Datakam AR-10 [2/4] Внешний вид назначение клавиш кнопок

12. Работа в режиме видеорегистратора

Устройство всегда включается в режиме видеорегистратора.

Назначение клавиш

[ON\OFF] – выключение устройства.

[MODE] – переключение в режим фотоаппарата/ регистратора/ воспроизведения

[MENU] – переход в меню настроек видеорегистратора (доступно изо всех режимов).

[REC|SNAP] – запись / остановка записи.

DOWN – цифровое увеличение (4-х кратный ZOOM IN)

UP – цифровое уменьшение (4-х кратный ZOOM-OUT)

Назначение клавиш в режиме фотоаппарата:

IO – выключение устройства.

MENU – меню настроек режима фотоаппарата / меню настроек видеорегистратора

(доступно изо всех режимов).

REC – сделать фотографию.

MODE – переход в папку хранения файлов

Назначение клавиш в режиме просмотра (фото и видео):

14. Подключение к внешнему экрану

Данная модель регистратора является дуплексной, т.е. позволяет одновременно записывать

и вести наблюдение (отображать записываемое на экране).

Устройство может выводить изображение либо на собственный экран, либо на внешний.

Для подключения внешнего экрана есть видео-выход HDMI

При подключении HDMI кабеля к видео-выходу, регистратор автоматически отключает собственный экран и начинает

выводить изображение на внешний, независимо от того, подключен ли он. И также автоматически переключается на

Инструкция по эксплуатации автомобильного регистратора DATAKAM AR-10 Стр.6

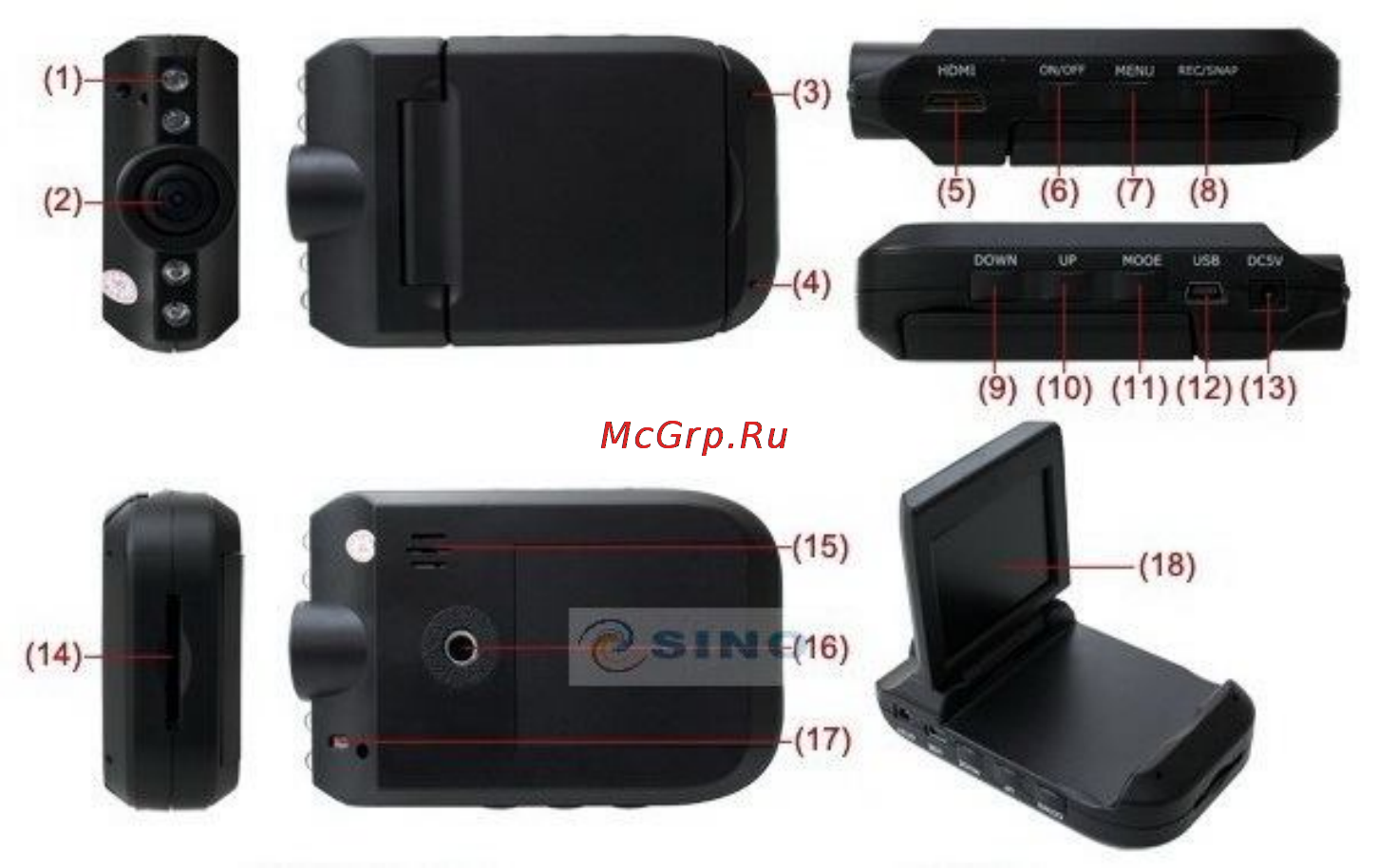

3. Внешний вид, назначение клавиш (кнопок)

1. ИК подсветка 4 светодиода

2. Объектив BT 3,3 мм

3. Светодиод: синий - включено, красный - заряжается

4. Микрофон с возможностью отключения записи звука

5. Порт HDMI

6. ON/OFF – кнопка включения/ выключения

13. Разъем питания 5В DC (Nokia-type jack)

14. Слот карты памяти SDHC (не ниже Class4 )

15. Динамик

16. Резьба крепления кронштейна

17. Сенсор включения ИК подсветки

18. Откидной дисплей 2.5”

4. Установка аккумулятора
