Kenwood KAC-8403 [4/8] Схемы соединений

Содержание

• Kenwood 1
• Для записей 1
• Инструкция по эксплуатации 1
• Кас 8403 1
• Замечание 2
• Меры безопасности 2
• Предостережение 2
• Предупреждение 2
• Принадлежности 3
• Процедура установки 3
• Установка 3
• Подключение к входам типа rca или входам с уровнем сигнала акустичес ких систем 4
• Схемы соединений 4
• Органы управления 5
• Примеры систем 6
• Возможные неисправности 7
• Иногда вам может показаться что усилитель работает неправильно но это может быть связано с неправиль ным выполнением какой либо операции перед тем как обратиться в сервисный центр проверьте следующее 7
• Нет звука нет звука в одном канале перегорает предохранитель 7
• Плохое качество звучания звук искажен 7
• Проблема возможная причина способ устранения 7
• Слишком мал или слишком велик выходной уровень сигнала 7
• Технические характеристики 7
• Технические характеристики могут быть изменены без предварительного уведомления 7

Похожие устройства

• Bravis ADL-010 Инструкция по эксплуатации
• Kenwood KAC-7252 Инструкция по эксплуатации
• Bravis ADL-011 Инструкция по эксплуатации
• Kenwood KAC-6403 Инструкция по эксплуатации
• Bravis ADL-012 Инструкция по эксплуатации
• Kenwood KAC-6203 Инструкция по эксплуатации
• Bravis HS-18 Инструкция по эксплуатации
• Kenwood KAC-5203 Инструкция по эксплуатации
• Bravis LS-001 Инструкция по эксплуатации
• Kenwood KAC-9105D Инструкция по эксплуатации
• Bravis LS-003A Инструкция по эксплуатации
• Kenwood KAC-8405 Инструкция по эксплуатации
• Bravis LS-005 Инструкция по эксплуатации
• Kenwood KAC-5204 Инструкция по эксплуатации
• Bravis LS-006 Инструкция по эксплуатации
• Kenwood KAC-6104D Инструкция по эксплуатации
• Bravis SM-106 Инструкция по эксплуатации
• Kenwood KAC-7405 Инструкция по эксплуатации
• Bravis SM-109 Инструкция по эксплуатации
• Kenwood KAC-6405 Инструкция по эксплуатации

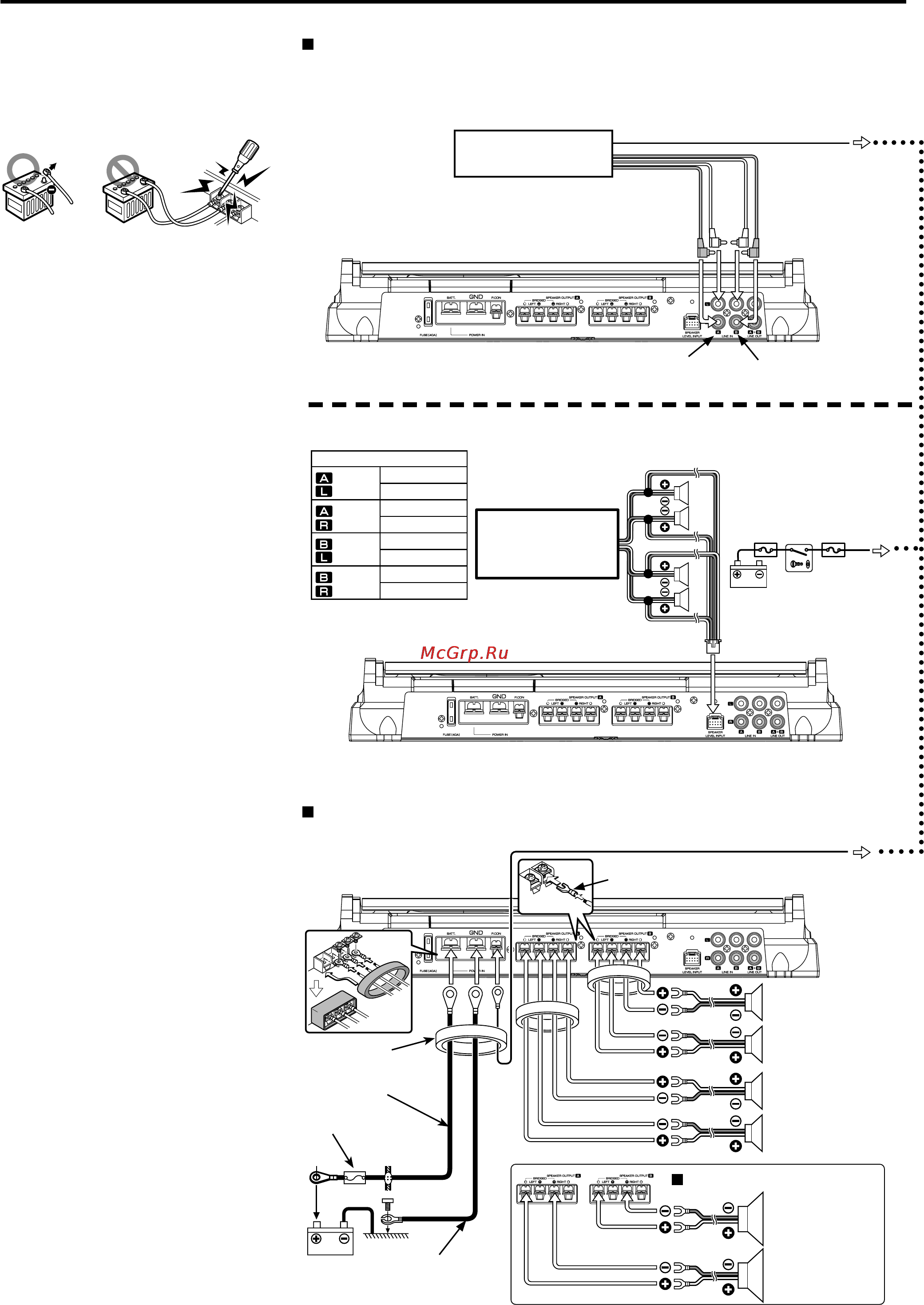

Схемы соединений Подключение к входам типа RCA или входам с уровнем сигнала акустичес ких систем ПРЕДУПРЕЖДЕНИЕ Чтобы предотвратить возникновение огня вызванного коротким замыканием в проводке подключите гибкую вставку или прерыватель вблизи положительной клеммы автомо бильного аккумулятора Подключение к входам типа RCA Провод управления питанием ГОЛОВНОЕ УСТРОЙСТВО СО ресивер и т д Кабель со штекерами типа RCA ПРЕДОСТЕРЕЖЕНИЯ Если звук не воспроизводится нормально немедленно выключите питание и проверьте подключения Перед изменением положения любого пере ключателя выключайте питание усилителя Если перегорел предохранитель проверьте провода на предмет короткого замыкания а затем замените предохранитель на новый с такими же параметрами Убедитесь в том что нет неподключенных проводов и разъемов прикасающихся к кор пусу автомобиля Чтобы предотвратить корот кое замыкание не снимайте изоляцию с кон чиков неподключенных кабелей или разъемов Подключите кабели акустических систем к соответствующим акустическим системам по отдельности Прикосновение провода отрица тельной полярности или провода заземле ния акустических систем к корпусу автомоби ля может привести к сбою в работе усилите ля После установки усилителя убедитесь в том что электрическое оборудование стоп сигна лы сигналы поворота и стеклоочистители функционирует нормально Подключение к гнездам с уровнем сигнала акустических систем Цвет провода на разъеме П Левый Д канал А Д Правый уд канал А Q Белый Q Белый черный Серый Q Серый черный о Левый щ канал В Q Зеленый уд канал В Q Фмолет черный Q Зеленый черн ый Фирменная автомагнитола KENWOOD Блок предохранителей Фиолетовый Аккумулятор ПРЕДУПРЕЖДЕНИЕ Не подключайте кабели и провода к входам РСАи линейным выходам одновременно т к это может привести к повреждению усилите ля Приобретаемые в магазинах принадлежности Подключение кабеля питания и кабелей акустических систем Провод управления питанием Клемма подключения о О Левая АС канала В Фиксатор проводов Провод аккумулятора Предохранитель Правая АС канала В о Правая АС канала А е о Левая АС канала А О Мостовое подключение Акустическая система канала В мостовое подключение о Аккумулятор мления 4 РУС О О Акустическая система канала А мостовое подключение
