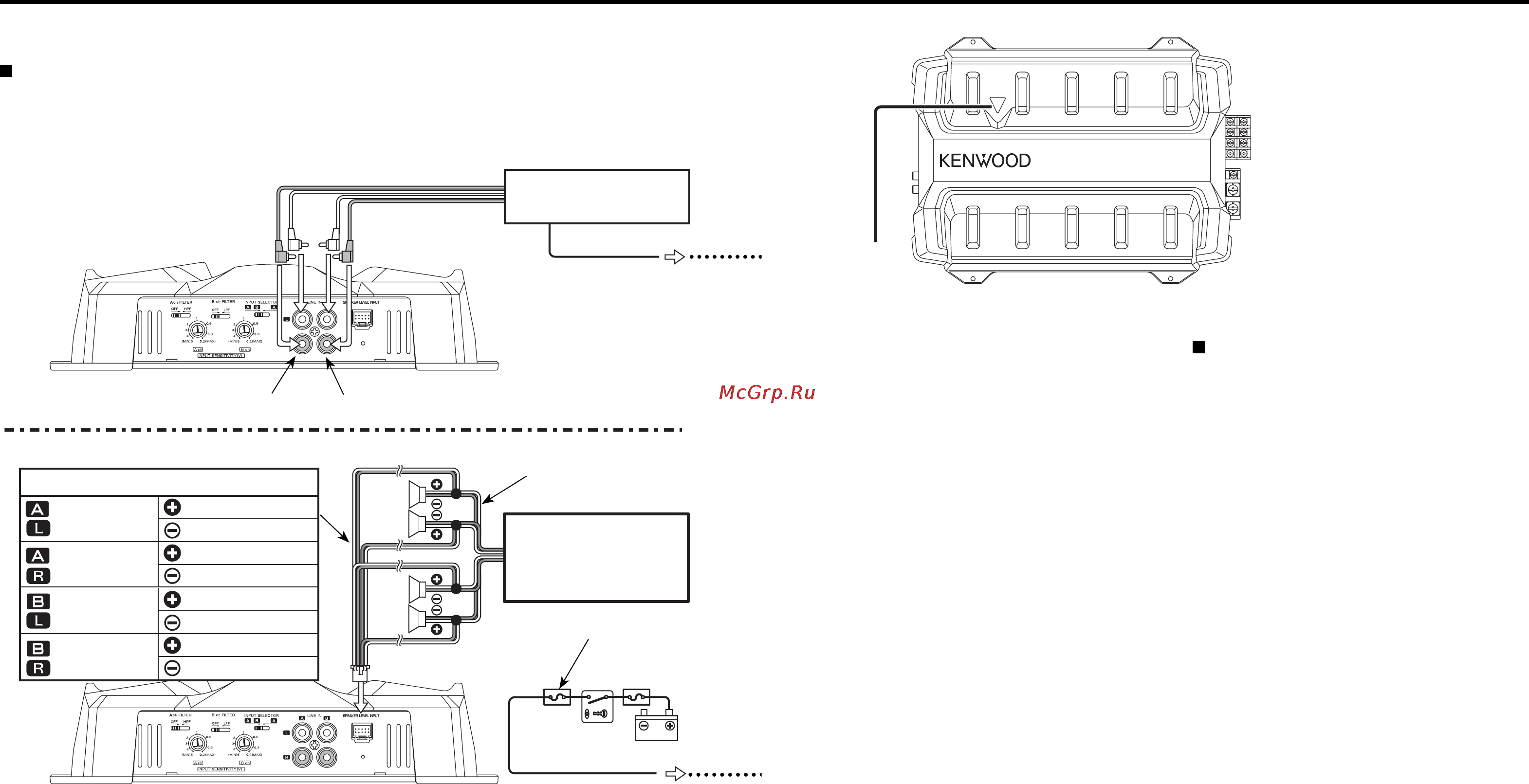

Схемы соединений Подключение к входам типа RCA или входам с уровнем сигнала акустических систем Подключение к входам типа RCA 5 Сетевой индикатор Когда включено питание усилителя светится сетевой индикатор Если сетевой индикатор не светится когда включено питание может сработать функция защиты Проверьте признаки возникновения неисправностей Подключение к гнездам с уровнем сигнала акустических систем Цвет провода на разъеме н о Левый канал А 0 Белый Белый черный И Правый 71 канал А Q Серый 1 1 Левый 0 Зеленый канал В Правый ш канал В а Серый черный Зеленый черный 0 Фиолетовый Кабель для подключения к входу с уровнем сигнала акустических систем ФИРМЕННАЯ АВТОМАГНИТОЛА головноеустройствобез линейного выхода и т д Блок предохранителей автомобиля Фиолетовый черный 41 Аккумулятор Функция защиты срабатываете следую щих ситуациях Этотусилительснабжен функцией за щиты для защиты усилителя и акустических систем от проблем и неисправностей которые могут воз никнуть Когда срабатывает функция защиты сетевой индикатор гаснет и усилитель прекращает ра боту Если возникло короткое замыкание провода акустических систем Если выход на акустические системы контак тирует с заземлением Если возник сбой в работе усилителя и сиг нал постоянного тока ОС был направлен на акустические системы Если внутренняя температура усилителя слишком высока и усилитель не может про должать нормальную работу Если провод заземления головного устрой ства магнитолы СО ресивера и т д или это го усилителя не подключен к металлической части являющейся проводником на отрица тельную клемму аккумулятора АСС 8 5
