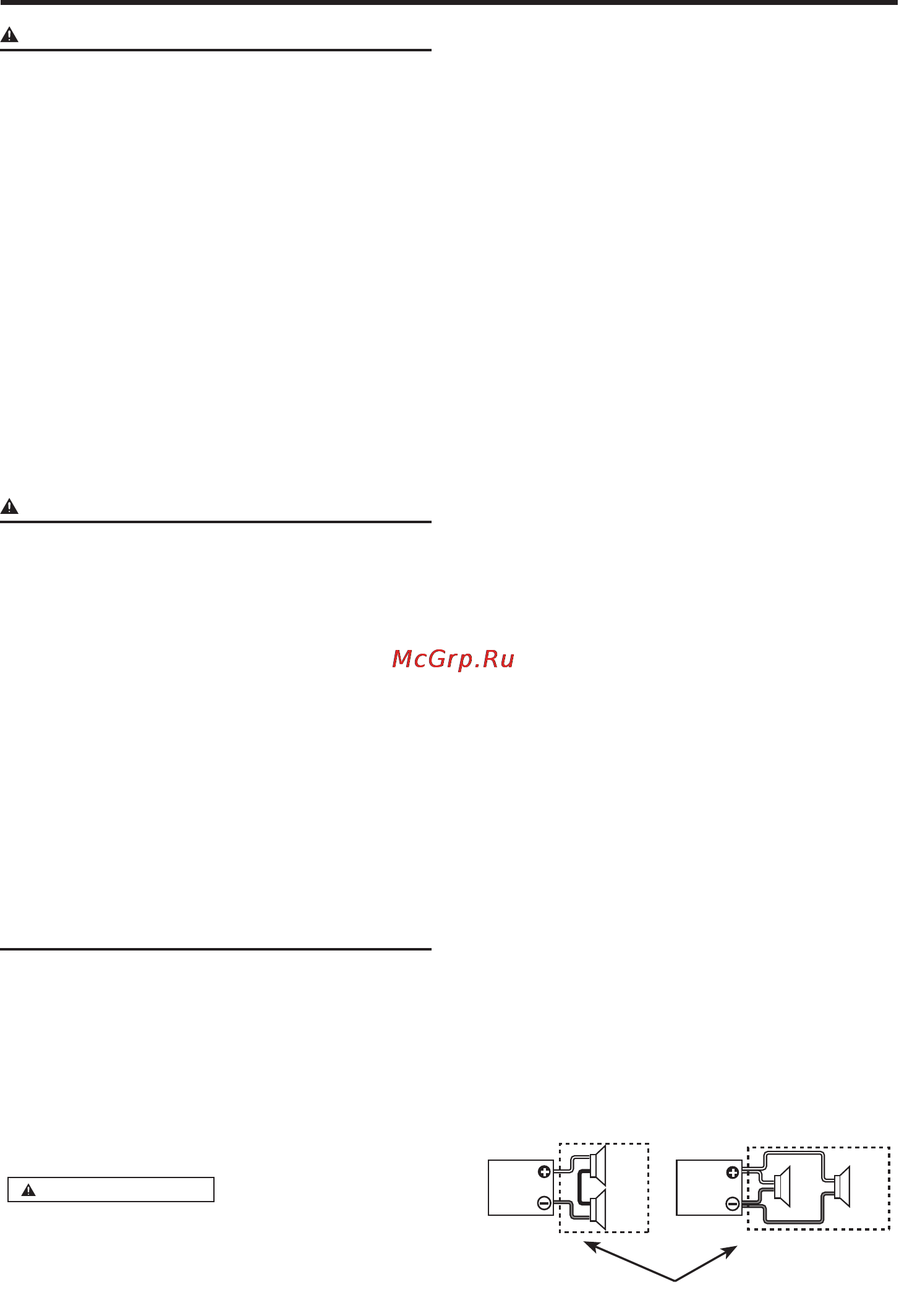

2 Русский
Меры предосторожности
ПРЕДУПРЕЖДЕНИЕ
Во избежание травмы или пожара, примите
следующие меры предосторожности:
•
Во время протягивания проводов зажигания,
аккумулятора или заземления, обязательно используйте
провода автомобильного типа или другие провода на
5 мм
2
(AWG 10) или более во избежание износа провода
или повреждения изоляционного покрытия провода.
•
Во избежание короткого замыкания, ни в коем случае не кладите
или оставляйте любые металлические предметы (например,
монеты или металлические инструменты) внутри аппарата.
•
Если из аппарата начинает исходить дым или странные запахи,
немедленно отключите питание и обратитесь к дилеру Kenwood.
•
Не прикасайтесь к аппарату во время использования,
так как поверхность аппарата нагревается и может
вызвать ожоги при прикосновении.
•
Монтаж и подключение данного изделия требует наличия
навыков и опыта. В целях безопасности, монтаж и
подключение должны производиться профессионалами.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки устройства, примите
следующие меры предосторожности:
•
Убедитесь, что аппарат подключен к источнику питания 12В
постоянного тока с заземлением отрицательного провода.
• Не открывайте нижние крышки аппарата.
•
Не устанавливайте аппарат в местах, подверженных
прямому попаданию солнечных лучей или
излишнему нагреванию или влажности. Тажке
избегайте установки в слишком пыльных местах
или где есть риск попадания водяных брызгов.
•
При замене предохранителя, используйте только новый
предохранитель с требуемым номинальным током.
Использование предохранителя с другим номинальным
током может привести к поломке аппарата.
•
Во избежание короткого замыкания при замене
предохранителя, сначала отсоедините жгут продовов.
ПРИМЕЧАНИЕ
• При возникновении проблем во время установки,
обратитесь к дилеру Kenwood.
• Если аппарат не работает соответствующим
образом, обратитесь к дилеру Kenwood или в
Авторизованный сервисный центр Kenwood.
Чистка аппарата
При загрязнении фронтальной панели, отключите питание и
протрите панель сухой силиконовой тканью или мягкой тканью.
ПРЕДОСТЕРЕЖЕНИЕ
Не протирайте панель жесткой тканью или тканью,
смоченной летучими разбавителями как разбавитель
краски или спирт. Они могут привести к появления царапин
на панели и/или вызвать отслаивание букв индикаторов.
Предотвращение истощения аккумулятора
Когда аппарат используется в позиции ACC ON без
включения двигателя на ON, это приводит к выработке
аккумулятора. Используйте его после включения двигателя.
Функция защиты
Данный аппарат содержит функцию защиты для защиты
аппарата и колонок от различных проблем. При
срабатывании защиты, индикатор сообщает о состоянии.
(Смотрите стр. 4)
7 Подключение проводов
• Проведите провод аккумулятора для данного
аппарата непосредственно от аккумулятора. При
подключении к жгуту проводов автомобиля, это
может вызвать перегорание предохранителей, др.
•
При возникновении гудения от колонок при работающем
двигателе, подключите фильтр линейного шума
(продается отдельно) к каждому проводу аккумулятора.
•
Не давайте проводу непосредственно соприкасаться с
кромкой листовой стали, используя изолирующие втулки.
•
Подключите провод заземления к металлической
части шасси автомобиля, действующей в качестве
электрического заземления, передающей электричество на
отрицательный терминал
· аккумулятора. Не включайте
питание, пока не подключен провод заземления.
•
Обязательно установите защитный предохранитель
в кабель питания возле аккумулятора. Защитный
предохранитель должен обладать таким-же номинальным
током, как и номинальный ток предохранителя аппарата,
или обладать большим номинальным током.
•
Для кабеля питания и заземления, используйте
кабель питания автомобильного типа (термостойкий)
с пропускной способностью по току, превышающей
номинальный ток предохранителя. (Используйте кабель
питания с диаметром 5 мм
2
(AWG 10) или больше.)
•
Если будет использоваться более одного усилителя
мощности, используйте провод питания и защитный
предохранитель с пропускной способностью,
превышающей общий максимальный электрический
ток, проводимый каждым усилителем.
7 Выбор колонок
•
Входная мощность подключаемых колонок должна
превышать выходную мощность (в Ваттах) усилителя.
Использование колонок с меньшей номинальной
входной мощностью, чем выходная мощность усилителя,
может вызвать появление дыма и привести к поломке.
•
Используйте колонки с импедансом 2Ω или более.
При использовании более чем одной акустической
системы, рассчитайте общий импеданс колонок и
затем подключите подходящие колонки к усилителю.
4Ω
4Ω
8Ω
2Ω
2Ω
4Ω
4Ω
4Ω
4Ω
4Ω
4Ω
4Ω
4Ω
4Ω
8Ω
4Ω
4Ω 4Ω
4Ω
4Ω
4Ω
4Ω
4Ω
4Ω
Общий импеданс
