23
Taблица функций разъёма
Номера
штырьков
разъемов ISO
Цвет кабеля Функции
Разъем для
внешнего
источника
питания
A-4 Желтый Аккумулятор
A-5 Синий/белый Управление питанием
A-7 Kрасный Зажигание (АCC)
A-8 Черный Заземляющее
соединение (земля)
Разъем для
акустической
системы
B-1 Фиолетовый Задний правый (+)
B-2 Фиолетовый/
чёрный
Задний правый (–)
B-3 Cерый Передний правый (+)
B-4 Серый/чёрный Передний правый (–)
B-5 Белый Передний левый (+)
B-6 Белый/чёрный Передний левый (–)
B-7 Зеленый Задний левый (+)
B-8 Зелёный/чёрный Задний левый (–)

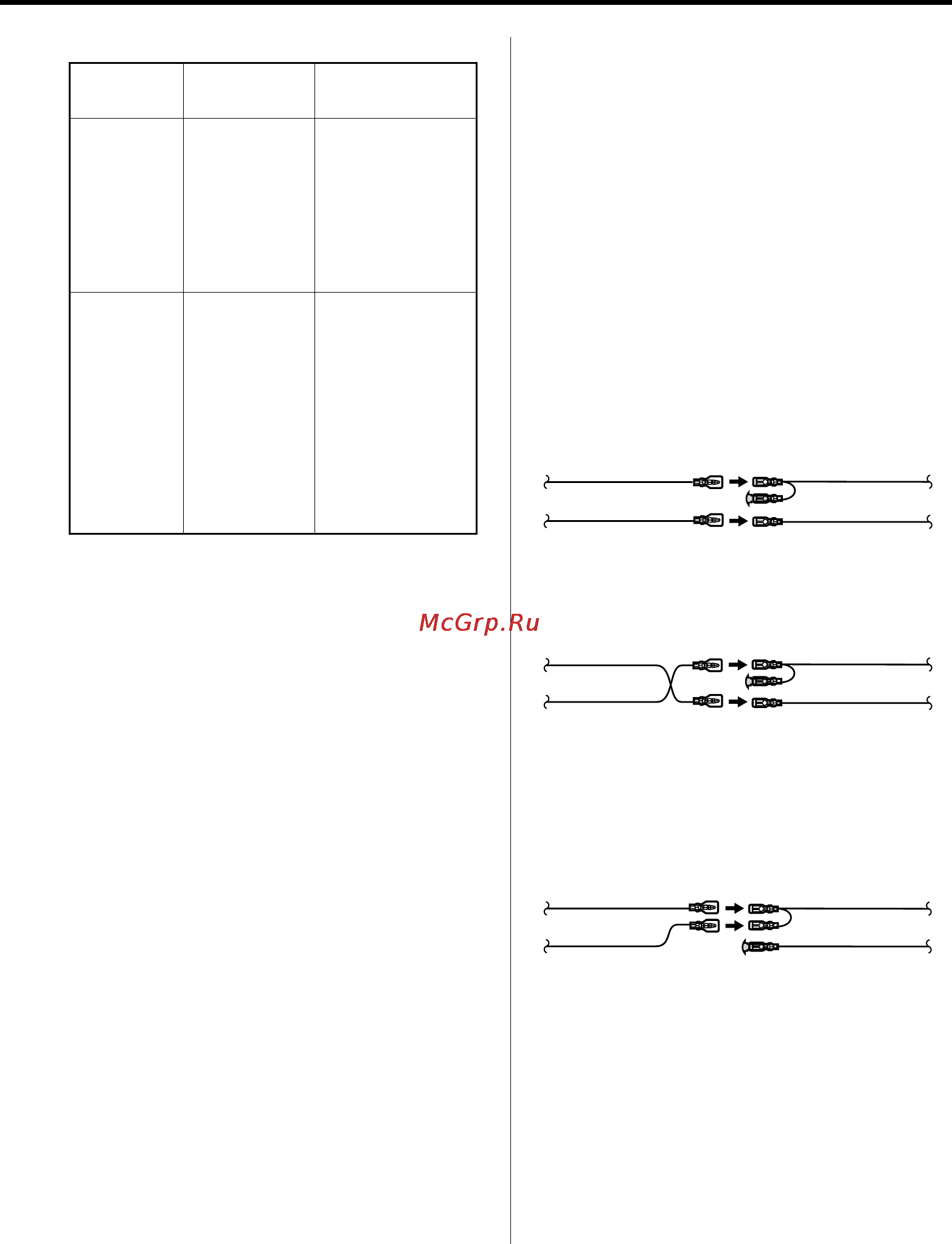

2ПРEДУПРEЖДEНИE
Подключение разъёма ISO
Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения устройства следите за правильностью
подключение.
Cтандартное подключение жгута проводов описано ниже
в пункте 1. Eсли штыри разъёма ISO расположены так, как
описано в пункте 2 или 3, подключение выполните в
соответствии с рисунком.
При установке этого устройства в автомобилях фирмы
Volkswagen и т.д. убедитесь в подключении кабеля, как
показано ниже на рис. 2.
1 (Стандартная настройка) Штекер А-7 (красный)
автомобильного разъёма ISO подключён к
зажиганию, а штекер А-4 (желтый) - к источнику
постоянного тока.
Устройство Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания (красный)
Kабель батареи (жёлтый)
2 Штекер А-7 (красный) автомобильного разъёма
ISO подключён к источнику постоянного тока, а
штекер А-4 (желтый) - к зажиганию.
Устройство Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания (красный)
Kабель батареи (жёлтый)
3 Штекер А-4 (желтый) автомобильного разъёма
ISO не подключён вообще, в то время как
штекер А-7 (красный) подключён к источнику
постоянного тока (или оба штекера А-7
(красный) и А-4 (желтый) подключены к
источнику постоянного тока).
Устройство Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания (красный)
Kабель батареи (жёлтый)
⁄
• Eсли подключение выполняется по описанному выше
варианту 3, питание устройства не связано с ключом
зажигания. Поэтому не забывайте каждый раз при
выключении зажигания выключать питание устройства.
Для подключения питания устройства к зажиганию
присоедините провод зажигания (АCC…красный)
к источнику питания, который может включаться и
выключаться от ключа зажигания.
