Kenwood KDC-W808 [41/48] Подсоединение кабелей к гнездам для подключения
![Kenwood KDC-W808 [41/48] Подсоединение кабелей к гнездам для подключения](/views2/1122913/page41/bg29.png)
Pyccкий
|
41

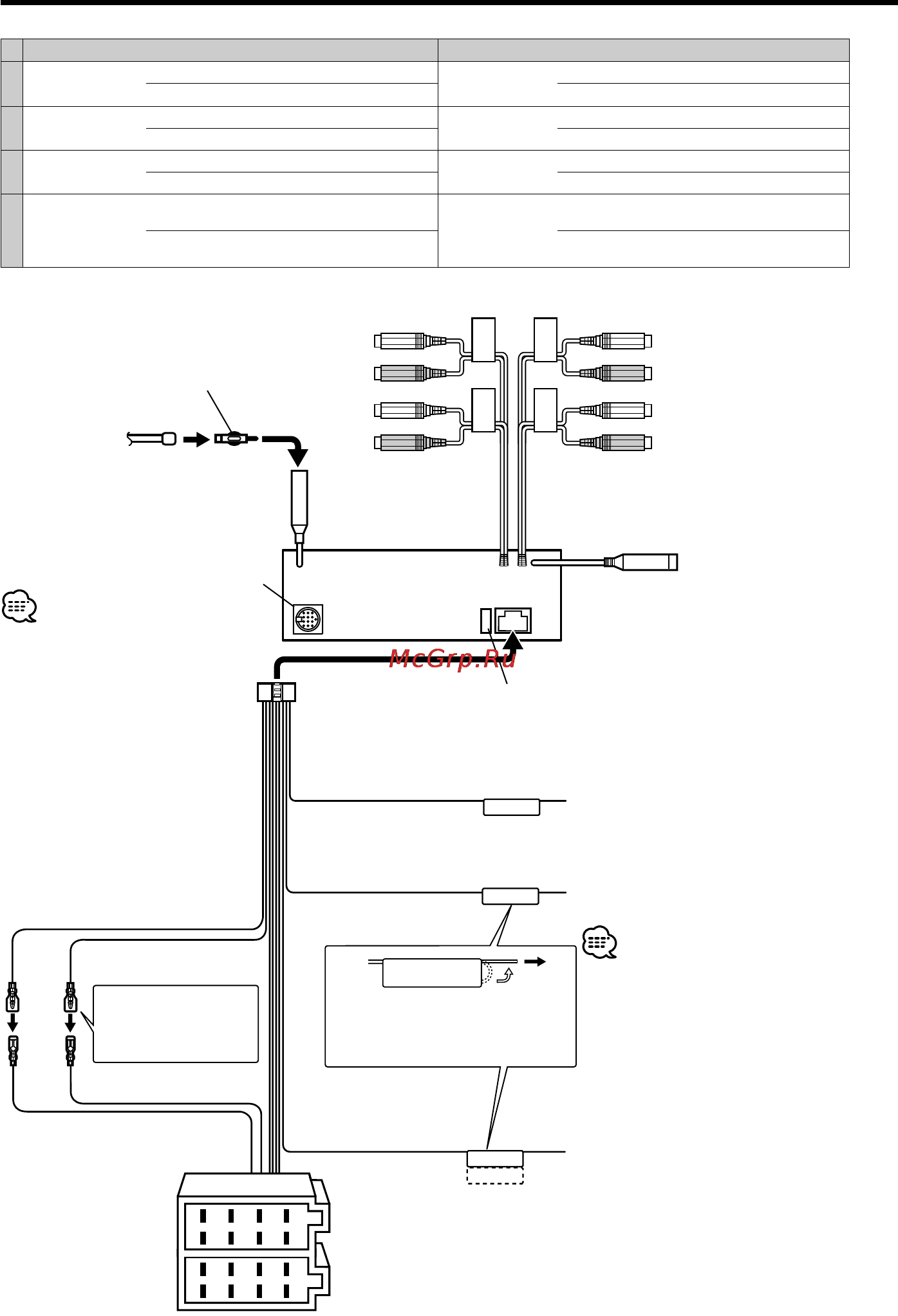

Подсоединение кабелей к гнездам для подключения
£
Ó
Î
{
x
È
Ç
n
£
Ó
Î
{
x
È
Ç
n
1/
*°" /
/°" /
8/°" /
Kабель батареи (Желтый)
Провод зажигания
(Kрасный)
Вход антенны FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность3)
Жгут проводов
(Принадлежность1)
Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
Управление питанием/
управляющий кабель
двигателя антенны
(Cиний/Белый)
Kабель пpиглyшeния TEL
(кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем
питания, который не входит в комплект
поставки, или к выводу управления
антенной в автомобиле.
Подсоедините к заземленному выводу,
когда зазвонит телефон или во время
разговора.
Штепсель А–7 (Kрасный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Предохранитель (10A)
К внешнему дисплею/
пульту дистанционного
управлния
Смотрите
следующую
страницу
Особенности подключения
системы слежения Kenwood
изложены в руководстве по ее
эксплуатации.
Провод управления внешнего
усилителя (Розовый/Черный)
К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего
управления.
Вход управления автоматическим
проигрывателем дисков Kenwood
Для подсоединения
автоматического
проигрывателя дисков
прочитайте инструкцию
по эксплуатации
автоматического
проигрывателя дисков.
A
B
C
D
KDC-W808 KDC-W707
A "FRONT"
Передний левый выход (Белый)
"FRONT"
Передний левый выход (Белый)
Передний правый выход (Kрасный) Передний правый выход (Kрасный)
B "REAR"
Задний левый вывод (Белый)
—
—
Задний правый вывод (Kрасный) —
C "SUB WOOFER"
Левый выход сабвуфера (Белый)
—
—
Правый выход сабвуфера (Kрасный) —
D "AUX IN"
Левый вход AUX (Белый)
"REAR"/
"SUB WOOFER"
Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый)
Правый вход AUX (Kрасный) Задний правый вывод (Kрасный)/
Правый выход сабвуфера (Kрасный)
