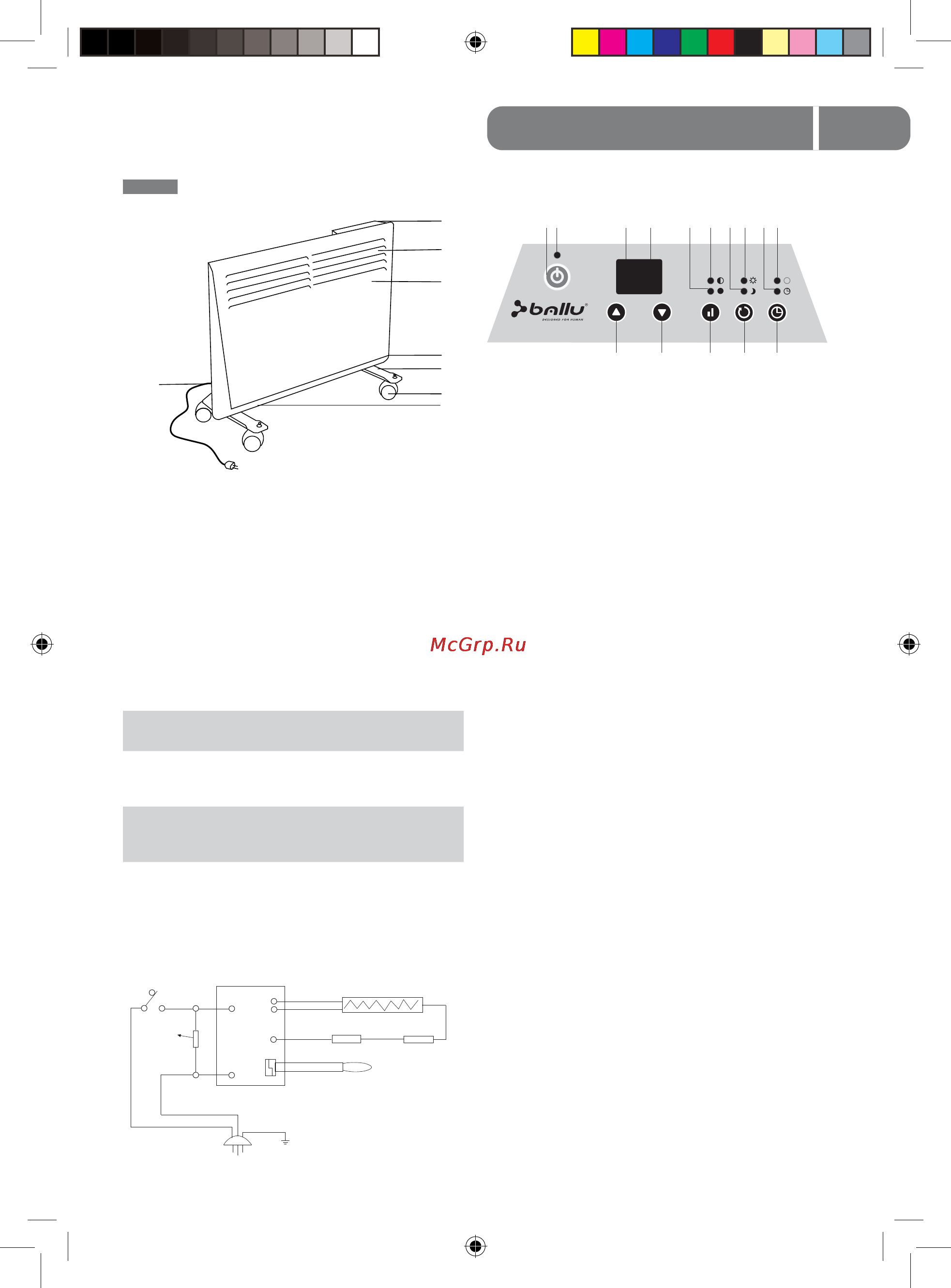

Ballu BEC/E-2000 [5/14] Устройство конвектора
![Ballu BEC/E-2000 [5/14] Устройство конвектора](/views2/1012293/page5/bg5.png)
5
Устройство конвектора
Устройство конвектора
1. Блок управления.
2. Воздуховыпускные решетки.
3. Конвекционная камера.
4. Датчик температуры.
5. Металлические ножки.
6. Ролики.
7. Воздухозаборная решетка.
8. Электрический шнур с вилкой.
Технические характеристики
Схема электрическая
Панель управления:
1. Кнопка включения / отключения электропита-
ния.
2. Индикатор электропитания.
3. Светодиодный дисплей.
4. Указатель заданной и существующей темпе-
ратуры.
5. Индикатор полной мощности.
6. Индикатор половинной мощности.
7. Индикатор «экономичного» режима, – когда
он горит, температура регулируется термо-
статом в режиме «Эконом».
8. Индикатор «комфортного» режима, – когда
он горит, температура регулируется термо-
статом в режиме «Комфорт».
9. Индикатор работы таймера.
10. Индикатор работы обогревателя.
11. Кнопка увеличения значения параметра тем-
пературы / времени (+).
12. Кнопка уменьшения значения параметра тем-
пературы / времени (–).
13. Кнопка выбора уровня мощности (половин-
ная/полная).
14. Кнопка выбора режимов работы «Комфорт-
ный» / «Экономичный».
15. Кнопка установки таймера.
Данный обогреватель обладает полезным для
здоровья человека устройством по ионизации
воздуха.
1
2
3
4
5
6
7
8
Параметр/
Модель
BEC/E-
1000
BEC/E-
1500
BEC/E-
2000
Номиналь-
ная мощ-
ность
500/1000
Вт
750/1500
Вт
1000/2000
Вт
Номиналь-
ное напря-
жение
220–240В~
50 Гц
220–240В~
50 Гц
220–240В~
50 Гц
Габарит-
ные раз-
меры
460х400х75
мм
595х400х75
мм
830х400х75
мм
Выключатель
Ионизатор
Плата управления
Нагревательный элемент
Датчик температуры
ТермопредохранительЗащитный термостат
KSD типа
2 3 4 5 6 7 8 9 101
11 12 13 14 15
