Vox VT20+ VALVETRONIX [21/40] Технология valve reactor
![Vox VT20+ VALVETRONIX [21/40] Технология valve reactor](/views2/1012298/page21/bg15.png)
21

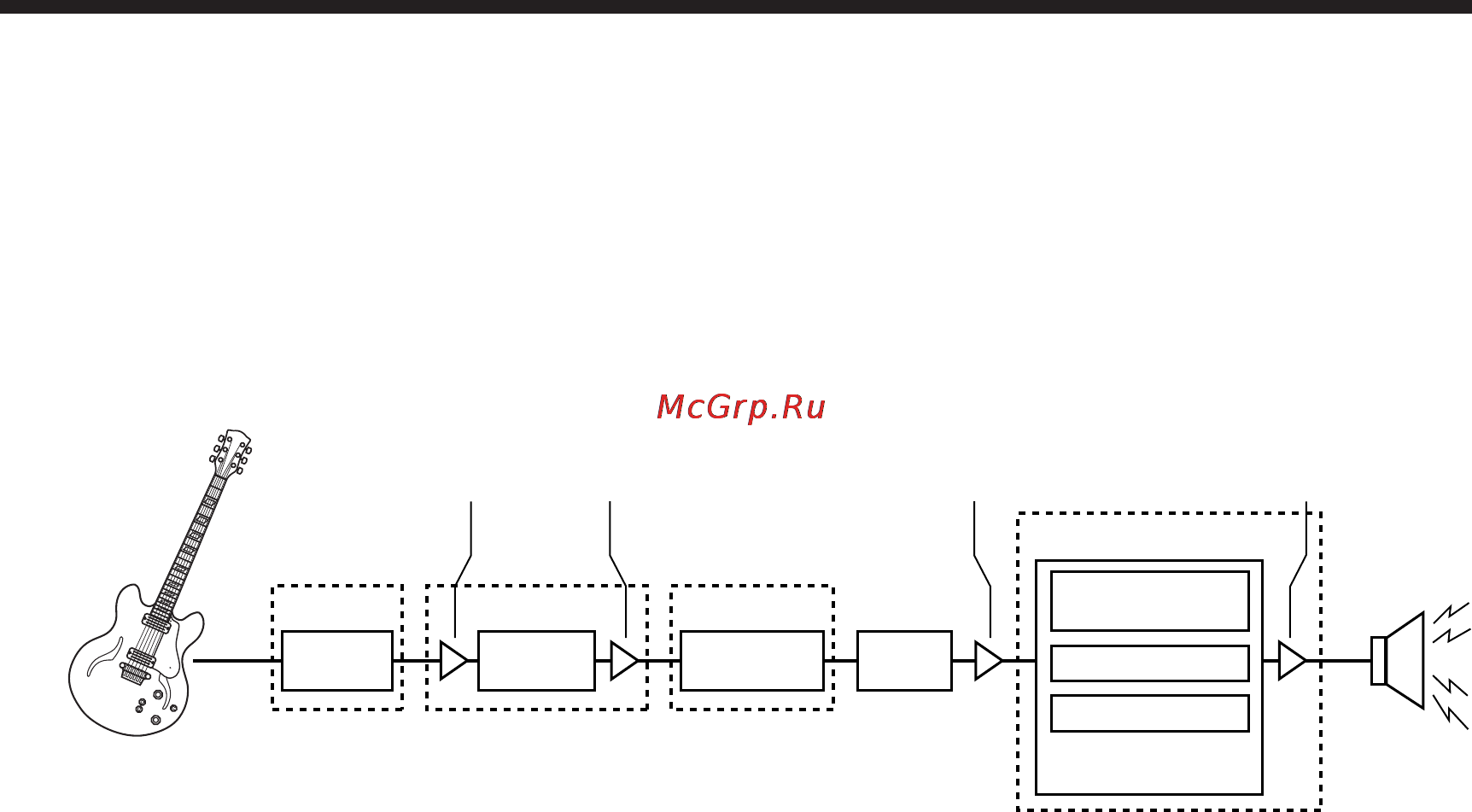

Цепь сигнала
Гитарный звук проходит через следующие секции.
Вместе с этой иллюстрацией обращайтесь к разделу «Верхняя и задняя
панели» (стр. 7)
Технология Valve Reactor
Схемотехника Valve Reactor, примененная в усилителе мощности VT20+/
VT40+ выполнена на базе новой технологии. Хотя основная часть создания
тембров и частотных огибающих осуществляется в цифровом домене комбо,
но его усилитель мощности Valvr Reactor является полностью аналоговым.
Прохождение обработанного гитарного сигнала через аналоговый оконечный
усилительный каскад играет основную роль в создании ощущения и тембра
звучания моделируемого оригинального усилителя.
Оконечный каскад Valve Reactor является уменьшенной версией лампового
двухтактного усилителя мощности. Он выполнен на лампе 12АХТ (сдвоенный
триод, другими словами - две лампы в одной) и аналогичен реальному
ламповому усилителю с выходным трансформатором. Оконечный каскад
подключен к специально разработанной силовой цепи VariAmp,. Это
позволяет обеспечить значительное увеличение эффективности работы
трансформаторного выхода на всем диапазоне выходной мощности
Силовая схема VariAmp абсолютно не «окрашивает» звук, что обеспечивает
чистое ламповое звучание комбо и широкий динамический диапазон
выходного сигнала, характерный для традиционных ламповых усилителей.
Такой динамический диапазон очень сложно получить от полупроводниковых
усилителей, и именно поэтому звук ламповых усилителей более мощный,
чем у полупроводниковых при одинаковых выходных характеристиках. Выход
каскада Valve Reactor разработан таким образом, что может отслеживать
постоянно изменяющуюся огибающую сопротивления акустической системы,
и передавать эту информацию назад на лампу. В ответ на эту информацию,
работа лампового каскада изменяется в соответствии с нагрузкой динамика
(сопротивление). Это также является очень важным элементом в звучании
лампового усилителя. Регулировка этих характеристик позволяет точно
воспроизвести каждый звук этой модели усилителя. Эта технология
усилителя мощности, за которую был получен патент – является уникальной
для усилителей VOX Valvetronix.
EFFECT
PRE AMP
GAIN
VOLUME
EFFECT
MASTER
POWER LEVEL
COMP
/OCTAVE
Select one
of 22
MODULATION
/DELAY
REVERB
VALVE REACTOR
CLASS A or AB
VALVE
ECC83 (12AX7)
FEEDBACK CIRCUIT
Circuit is determined
by Pre Amp selection
