Kenwood KDC-3047G [18/22] Подсоединение кабелей к гнездам для подключения
![Kenwood KDC-3047GY [18/22] Подсоединение кабелей к гнездам для подключения](/views2/1122999/page18/bg12.png)

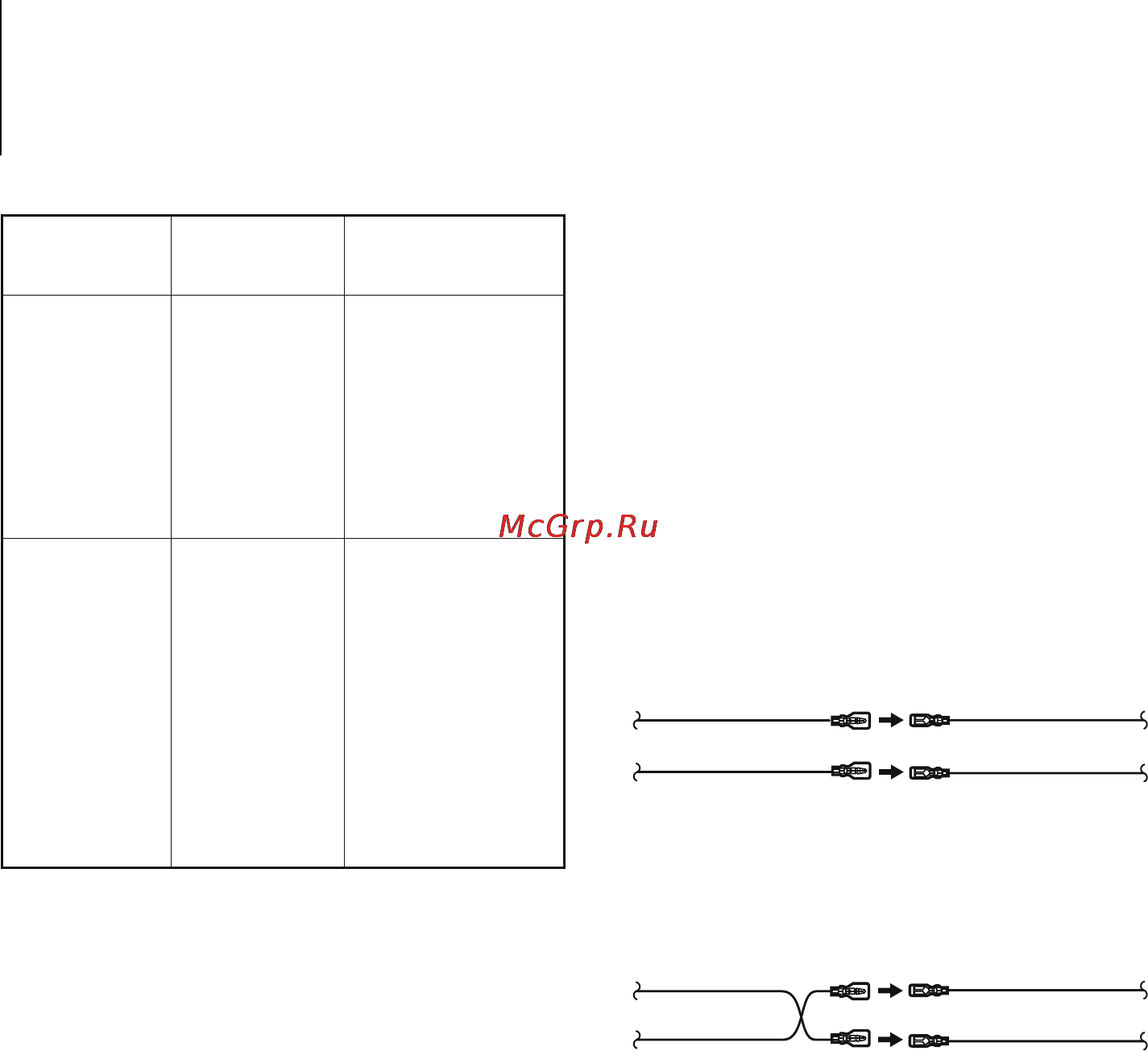

18
|
KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314
Taблица функций разъёма
Номера
штырьков
разъемов ISO
Цвет кабеля Функции
Разъем для
внешнего
источника
питания
A-4 Желтый Аккумулятор
A-5 Синий/белый Управление питанием
A-7 Kрасный Зажигание (АCC)
A-8 Черный Заземляющее
соединение (земля)
Разъем для
акустической
системы
B-1 Фиолетовый Задний правый (+)
B-2 Фиолетовый/
чёрный
Задний правый (–)
B-3 Cерый Передний правый (+)
B-4 Серый/чёрный Передний правый (–)
B-5 Белый Передний левый (+)
B-6 Белый/чёрный Передний левый (–)
B-7 Зеленый Задний левый (+)
B-8 Зелёный/чёрный Задний левый (–)
2 ПРЕДУПРЕЖДЕНИЕ
Подключение разъёма ISO
Расположение штырей у разъемов ISO зависит от типа
автомобиля, который вы водите. Во избежание повреждения
устройства следите за правильностью подключения.
Cтандартное подключение жгута кабелей описано ниже
в пункте 1. Eсли штыри разъёма ISO расположены так,
как описано в пункте 2, выполните подключение в
соответствии с рисунком.
При установке этого устройства в автомобилях фирмы
Volkswagen и т.д. убедитесь в подключении кабеля, как
показано ниже на рис.2.
1 (Стандартная настройка) Штекер А-7 (красный)
автомобильного разъёма ISO подключён к
зажиганию, а штекер А-4 (желтый) - к источнику
постоянного тока.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
2 Штекер А-7 (красный) автомобильного разъёма
ISO подключён к источнику постоянного тока, а
штекер А-4 (желтый) - к зажиганию.
Устройство Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
Подсоединение кабелей к гнездам для подключения
