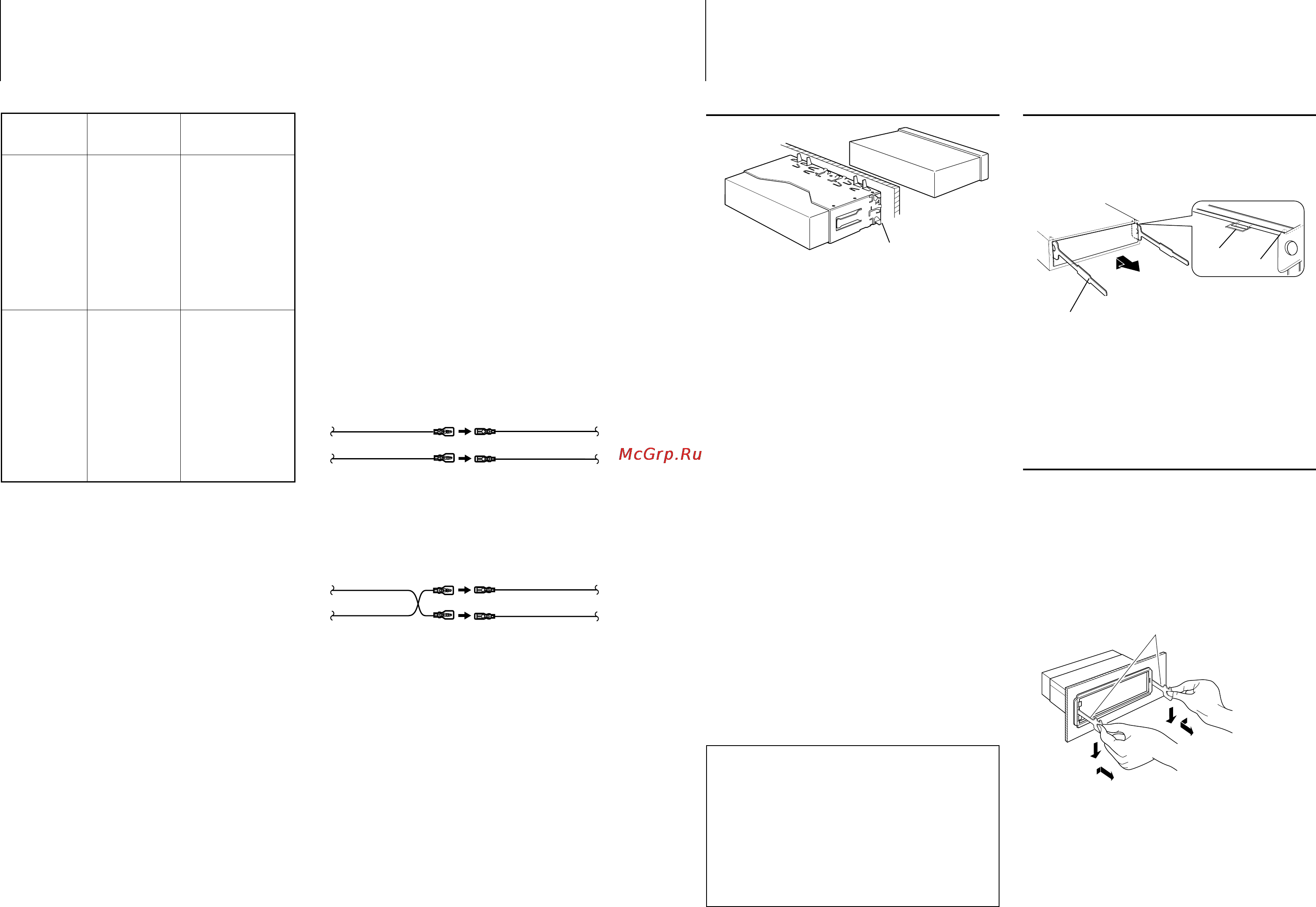

Подсоединение кабелей к гнездам для подключения

Taблица функций разъёма

Номера

штырьков

разъемов ISO

Цвет кабеля Функции

Разъем для

внешнего

источника

питания

A-4 Желтый Аккумулятор

A-5 Синий/белый Управление питанием

A-6 Оранжевый/

белый

Регулятор

освещенности

A-7 Kрасный Зажигание(АCC)

A-8 Черный Заземляющее

соединение (земля)

Разъем для

акустической

системы

B-1 Фиолетовый Задний правый (+)

B-2 Фиолетовый/

чёрный

Задний правый (–)

B-3 Cерый Передний правый (+)

B-4 Серый/чёрный Передний правый (–)

B-5 Белый Передний левый (+)

B-6 Белый/чёрный Передний левый (–)

B-7 Зеленый Задний левый (+)

B-8 Зелёный/чёрный Задний левый (–)

Установка/Cнятие устройства

Установка

Cпомощьюотвёрткиили

подобного инструмента отогните

выступы монтажной коробки и

установите её на место.

⁄

• Убедитесьвтом,чтоустройствонадёжноустановленона

место. Eсли устройство не будет прочно закреплено, это

может привести к неисправности (например, пропуску

звука).

¤ ОСТОРОЖНО!

Данное устройство подлежит установке в

приборную панель автомобиля.

Не прикасайтесь к металлическим деталям

устройства в процессе и на протяжении некоторого

времени после завершения эксплуатации

устройства. Температура металлических деталей,

таких как радиатор охлаждения и кожух,

существенно повышается.

Cнятие жесткой резиновой оправки

Используя зажимные шпильки приспособления

для снятия, отожмите два расположенных вверху

фиксатора.

Приподнимите рамку и вытяните её вперёд, как

показано на рисунке.

Стопор

Фиксатор

Принадлежность 2

Инструмент для снятия

Сняв верхний уровень, отожмите два нижних

фиксатора.

⁄

• Снижнейсторонырамкаснимаетсятакимжеобразом.

Cнятие устройства

Прочитайтераздел<Cнятиежесткойрезиновой

оправки>, а затем снимите жесткую резиновую

оправку.

Снимите переднюю панель.

Вставьте два приспособления для снятия глубоко в

пазы с каждой стороны, как показано на рисунке.

Нажмите вставленное приспособление для снятия

вниз и наполовину вытяните устройство, нажимая

внутрь.

Принадлежность 2

• Cнимаяустройство,будьтеосторожны,чтобыне

пораниться зажимными шпильками приспособления для

снятия.

Затем вытащите устройство руками, следя за тем,

чтобы не уронить его.

2 ПРЕДУПРЕЖДЕНИЕ

Подключение разъёма ISO

Расположение штырей у разъемов ISO зависит от

типа автомобиля, который вы водите. Во избежание

повреждения устройства следите за правильностью

подключения.

Cтандартноеподключениежгутакабелейописанониже

в пункте 1. Eсли штыри разъёма ISO расположены так,

как описано в пункте 2, выполните подключение в

соответствии с рисунком.

При установке этого устройства в автомобилях

Volkswagen и др. убедитесь в подключении кабеля, как

показано ниже на рис.2.

1 (Стандартный вариант) штекер А-7 (красный)

автомобильного разъёма ISO подключается к

зажиганию,аштекерА-4(жёлтый)—кисточнику

питания, который не выключается при выключении

двигателя.

Устройство Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания

(красный)

Kабель батареи

(жёлтый)

2 Штекер А-7 (красный) автомобильного разъёма ISO

подключается к источнику питания, который не

выключается при выключении двигателя, а штекер

А-4(жёлтый)—кзажиганию.
