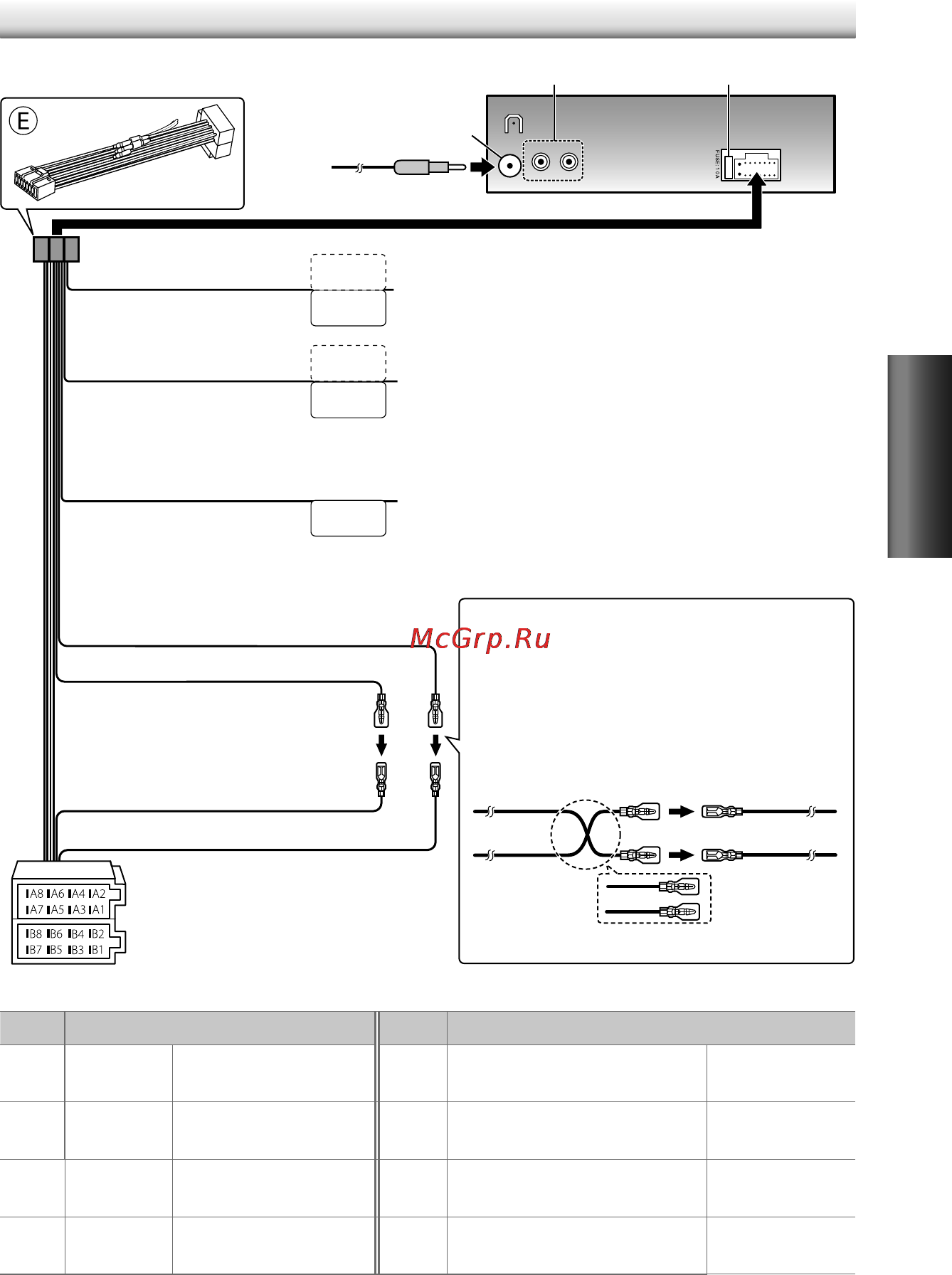

Подключение проводов
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT
RL
REAR/SW
Предохранитель (10 A)
Разъем антенны (JASO)
Лампа синяя/желтая
(Провод дистанционного
управления с руля)
К адаптеру дистанционного управления с руля
Синий/белый
(Провод управления
питанием / провод
управления антенной)
Коричневый
(Провод управления
отключением звука)
К гнезду управления питанием, если Вы используете
дополнительный усилитель мощности, или к гнезду
управления антенной в автомобиле.
К гнезду, которое заземлено, когда звонит телефон или во
время разговора. (Для подключения навигационной системы
Kenwood ознакомьтесь с прилагаемым к ней руководством
пользователя.)
Жёлтый (A4)
Kрасный (Kабель зажигания)
Kрасный (A7)
Жёлтый (кабель батареи)
Выходные разъемы задних динамиков/низкочастотного динамика
Контакт
Цвет и функция
Контакт
Цвет и функция
A4 Жёлтый Аккумулятор B1 / B2 Фиолетовый
ª
/ Фиолетовый/
чёрный
·
Задний динамик
(справа)
A5 Синий/белый Управление питанием B3 / B4 Cерый
ª
/ Серый/чёрный · Передний динамик
(справа)
A7 Kрасный Зажигание (АCC) B5 / B6 Белый
ª
/ Белый/чёрный · Передний динамик
(слева)
A8 Чёрный Заземляющее соединение
(земля)
B7 / B8 Зелёный
ª
/ Зелёный/чёрный · Задний динамик
(слева)
Разъемы ISO
Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений
для прилагаемого жгута проводов, как показано
на рисунке.
Устройство
Автомобиль
A7 (Красный)
Kабель
зажигания
(Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель
батареи
(жёлтый)
RU_KDC-U40R[E]1.indd 17RU_KDC-U40R[E]1.indd 17 9/9/11 11:31:35 AM9/9/11 11:31:35 AM
