berkut professionalberkut professional
36
воздушному фильтру. Удаленный фильтр располагайте в сухом месте с
достаточным объемом приточного воздуха, вдали от других потребителей
воздуха.
6. Если необходимо установить воздушный компрессор дальше от АКБ, например
в салоне автомобиля или в кузове пикапа, используйте для монтажа провода
сечением не менее 5-6 мм (10 AWG). (см рекомендации на стр. 6)
7. Не устанавливайте компрессор рядом с баком для горючего или
топливопроводом.
8. Используйте герметик для правильной установки фитингов. Применение
тефлоновых лент не рекомендуется. Рекомендуемые усилия затяжки составляют
1,5-2 кг∙м .
1. Держатель шланга - 1 шт.
2. Установочные болты - 4 шт.
3. Шайбы- 8 шт.
4. Шайбы гровер - 4 шт.
5. Гайки - 4 шт.

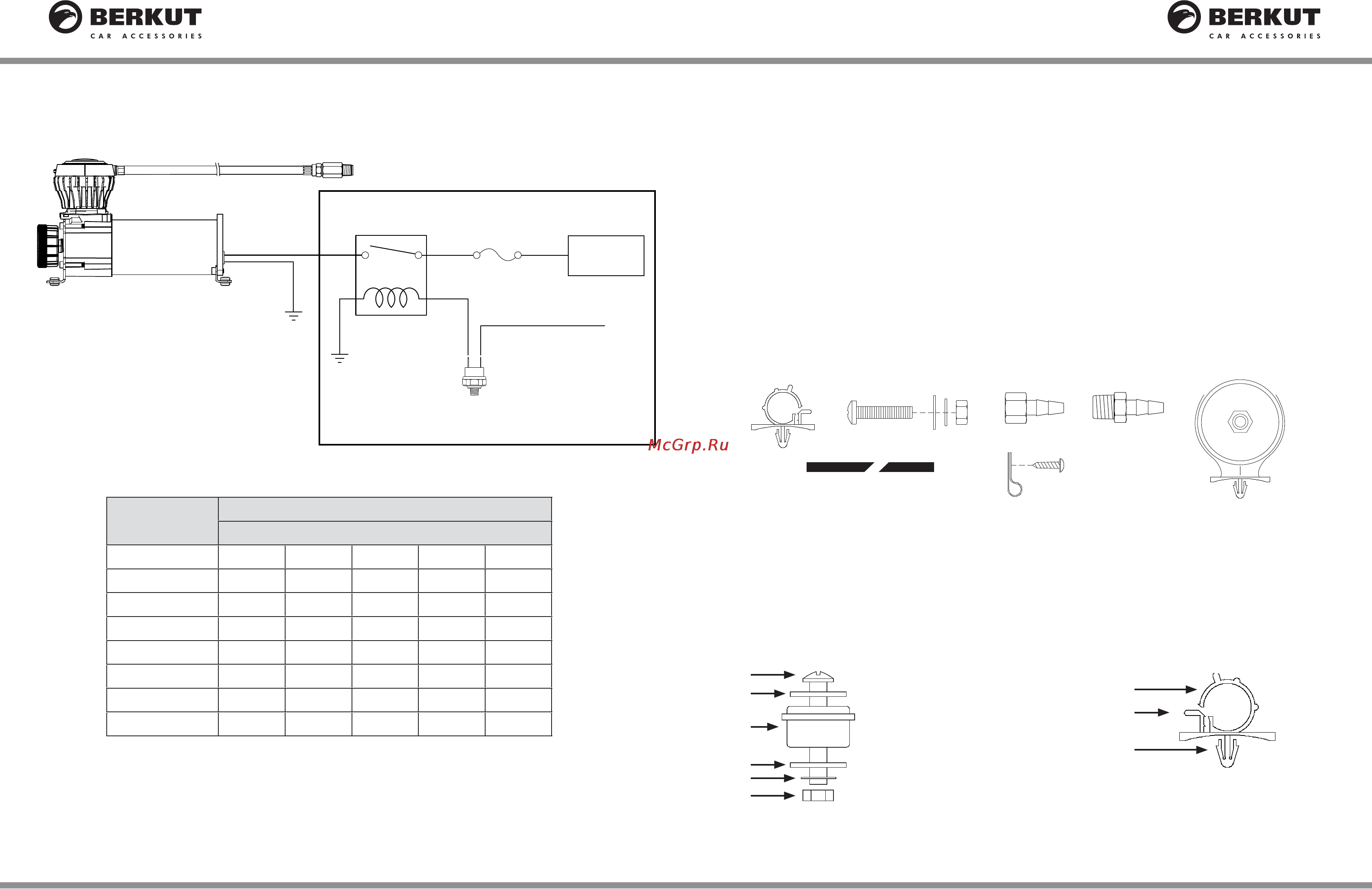

Рис . 3 Электрическая схема подключения компрессора
Таблица 1. Зависимость сечения проводов от длины проводки и потребляемого тока
ВНИМАНИЕ!
Значения даны в американской системе маркирования толщины
проводов (AWG от англ. American Wire Gauge). В этой системе меньшему
числовому значению соответствует более толстый провод.
2
2
21 3 4 5 6
7
10
9
11
8
2
3
3
4
5
12
13
14
15
6. Фитинг резьба 1/4” (мама) x 3/8” штуцер для шланга - 1 шт.
7. Фитинг резьба 1/4” (папа) x 3/8” штуцер для шланга - 1 шт.
8. Воздушная магистраль 3/8”
9. Саморезы для держателей - 3 шт.
10. Держатели воздушной магистрали - 3 шт.
11. Установочный кожух для воздушного фильтра - 1 шт.
12. Антивибрационная шайба
13. Хомут
14. Зажим фиксатор
15. Клипса-якорь
Рис . 1 Комплект для установки компрессора
Рис . 2 Монтаж компрессора и прокладка шланга
berkut pro
87
86
30
85
+
-
АКБ
Реле 40A
Предохранитель
Датчик давления
20A - для PRO-17
30A - для PRO-20
и PRO-24
+12В к замку зажигания
в комплект не входит
Ток
потребления, A
Длина проводов от компрессора до АКБ, метры
3 4,5 6 7,5 9
10 14 12 10 10 10
15 12 10 10 8 8
20 10 10 8 6 6
25 10 8 6 6 6
30 10 8 6 6 4
40 8 6 6 4 4
50 6 6 4 4 2
60 6 4 4 2 2
