Задняя панель

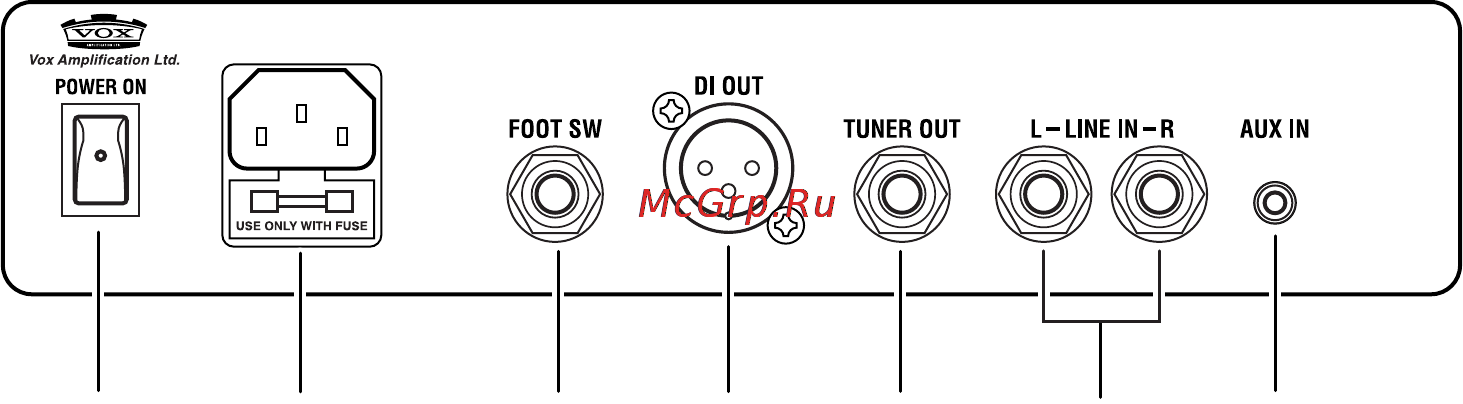

На рисунке показан AGA150.

1. Переключатель [POWER]

При включении питания индикатор [POWER[ на передней панели загорается.

2. Разъем сети переменного тока

Подключите прилагающийся сетевой кабель сюда.

3. Разъем [FOOT SW]

К этому разъему подключите опциональный напольный контроллер VFS2. Для подробной

информации по использованию напольного контроллера смотрите раздел «Управление

усилителем при помощи напольного контроллера VFS2» на стр.12.

4. Разъем [DI OUT]

Подключите громкоговоритель к выходному разъему XLR для прямого вывода звука

музыкального инструмента, подключенного к AGA70/150.

ПРИМЕЧАНИЕ: Переключатель [ALL MUTE] и ручка громкости [MASTER] не оказывают

влияния на звук, выводимый напрямую.
