Внутрішній бак
з емалевим покриттям
Трубка забору гарячої води
Магнієвий анод
Нагрівальний елемент
Трубка подачі холодної води
Терморегулятор
Шар пінополіуретану

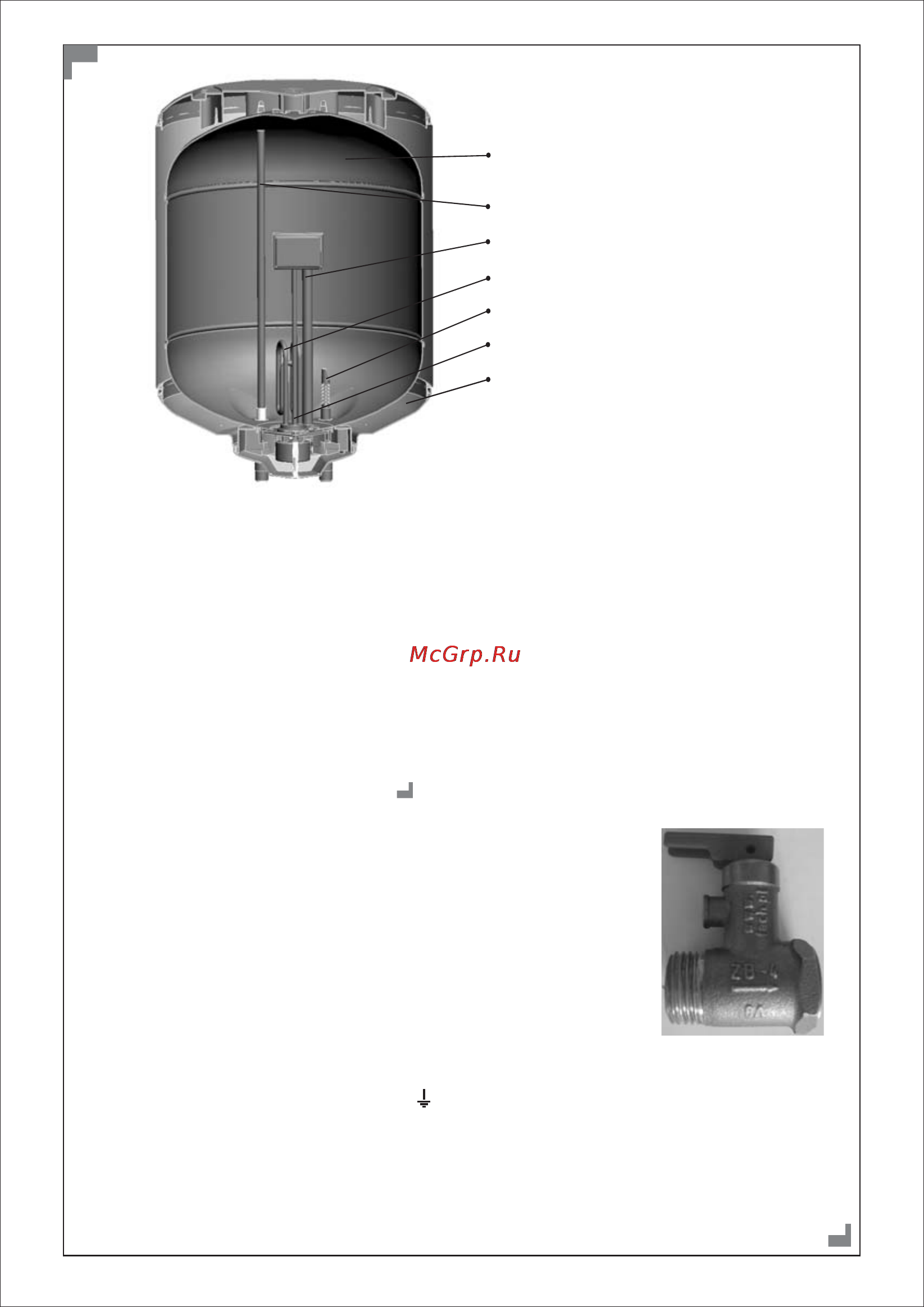

Рис. 1. ЕВАД в розрізі та його складові частиниDELFA
У процессі експлуатації ЕВАД на ТЕНі утворюється накип. При значному утворенні накипу відбува-
ється перегрів ТЕНа і спрацьовування теплового захисту в терморегуляторі. Даний випадок не вважа-
ється несправністю, а означає що, необхідно проводити чищення ТЕНа від накипу (див. п. 8 даного
керівніцтва).
Для тимчасового відновлення роботи ЕВАД необхідно:
- відключити ЕВАД від електромережі;
- викрутити кріпильний шуруп;
- зняти захисну кришку;
- Натиснути на кнопку теплового захисту, яка розташована в корпусі терморегулятора (рис. 3).
Після відновлення роботи терморегулятора встановіть на місце захисну кришку ЕВАД.
Постійне включення кнопки теплового захисту може призвести до виходу з ладу терморегулятора.
6. Кріплення, підключення, запуск
Увага! Для запобігання нещасних випадків усі роботи з встановлення, ремонту та обслуговуван-
ня ЕВАД мають виконуватися лише кваліфікованими спеціалістами.
Підключення ЕВАД до трубопроводів холодного і гарячого водопостачання
необхідно виконувати пластиковими або металопластиковими трубами. За-
боронено під’єднувати ЕВАД на гнучкі шланги у зв’язку з тим, що вони руй-
нуються від перепадів температури, недовговічні і можуть вийти з ладу (дати
течу, лопнути).
На трубопроводі холодної води необхідно встановлювати фільтр грубого
очищення (у комплект постачання не входить) для запобігання попадання
механічних домішок у запобіжний клапан (рис. 5). З’єднання з патрубками
повинні бути герметичні. Для герметизації використовуйте льон, клоччя або
стрічку-фум.
Підключення ЕВАД до електромережі повинно виконуватися трижильним
кабелем (фаза, нуль, заземлення).
Корпус ЕВАД повинен бути заземлений .
Перетин кабелю для індивідуального випадку - загальна потужність ЕВАД до 1,6 кВт - перетин кабе-
лю (мідь) - 1,5UAIмм , (алюміній) - 2,5 мм .
Кабель підключається до щитка електроживлення квартири, щоб не перевантажувати існуючу про-
водку.
У ланцюг електроживлення необхідно встановити автоматичний вимикач зі струмом відсічення 10А
(Для ТЕНів потужністю до 1,6 кВт).
Рис. 2. Зовнішній вигляд
запобіжного клапана.
4
Приєднувані до ЕВАД труби і з’єднання повинні витримувати тиск не мен-
ше 8 бар і температуру не нижче 100°С.
