Калибр Руководство по эксплуатации

www.kalibrcompany.ru 3

к электросети вилкой с заземляющим контактом. Розетка сети тоже должна

иметь заземляющий контакт.

1.2 Вид климатического исполнения данной модели УХЛ 4 по ГОСТ 15150-

69 (П 3.2), то есть предназначена для работы в условиях умеренного климата с

диапазоном рабочих температур от +1 до +35°C и относительной влажности не

более 80%. Питание от сети переменного тока напряжением 220 В, частотой

50 Гц. Допускаемые отклонения: напряжения +/- 10%, частоты +/- 5%.

1.3 Габаритные размеры и вес представлены в таблице:

Габаритные размеры в упаковке, мм

- длина 470

- ширина 350

- высота 240

Вес (брутто/нетто), кг 19,0/20,0

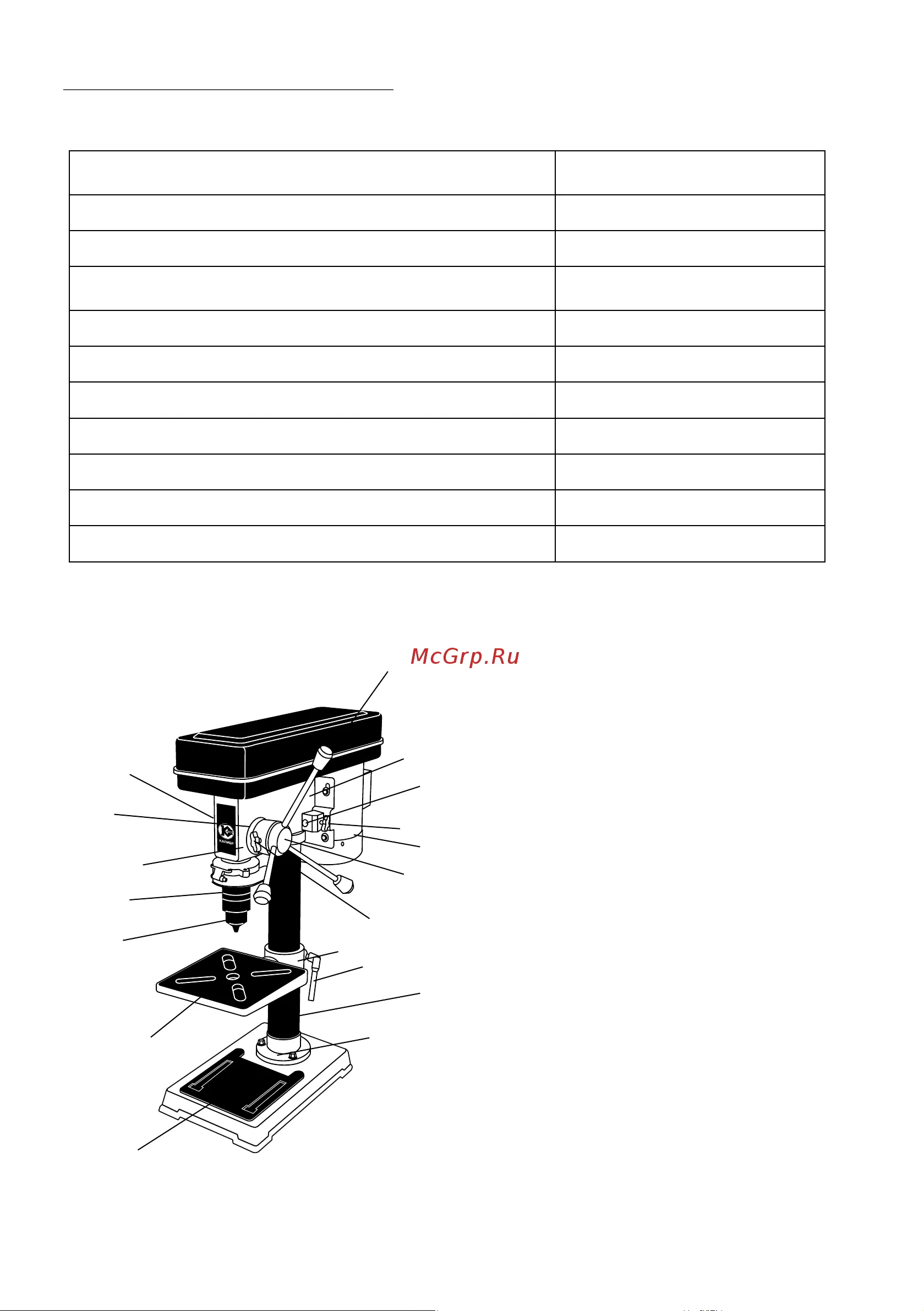

1.4 Основные технические характеристики представлены в таблице:

Номинальное напряжение, В 220

Частота, Гц 50

Мощность двигателя, Вт 550

Число оборотов на холостом ходу, об/мин 280-2350

Число скоростей 9

Диаметр колонны, мм 46

Максимальный ход шпинделя, мм 50

Максимальный диаметр сверла, мм 16

Угол наклона рабочего стола (влево/вправо),

градусы

0-45

Размер рабочего стола, мм 170х170

Электродвигатель асинхронный, однофазный

Конденсатор двигателя 12,5мкФх450В

Длина шнура питания, не менее, м 2

Расшифровка серийного номера на шильдике изделия:

S/N XX XXXXXXX/ XXXX

буквенно-цифровое обозначение / год и месяц изготовления
