Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

1.5 Станок поставляется в продажу в следующей комплектации*:

Суппорт (корпус) с двигателем и ремённой

передачей в сборе

Основание 1

Колонна с фланцем 1

Рабочий стол с хомутом крепления и затяжным

болтом в сборе

Тиски в сборе 1

Патрон сверлильный с ключом 1

Экран защитный 1

Рукоятка с набалдашником ворота 3

Монтажный комплект 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может меняться

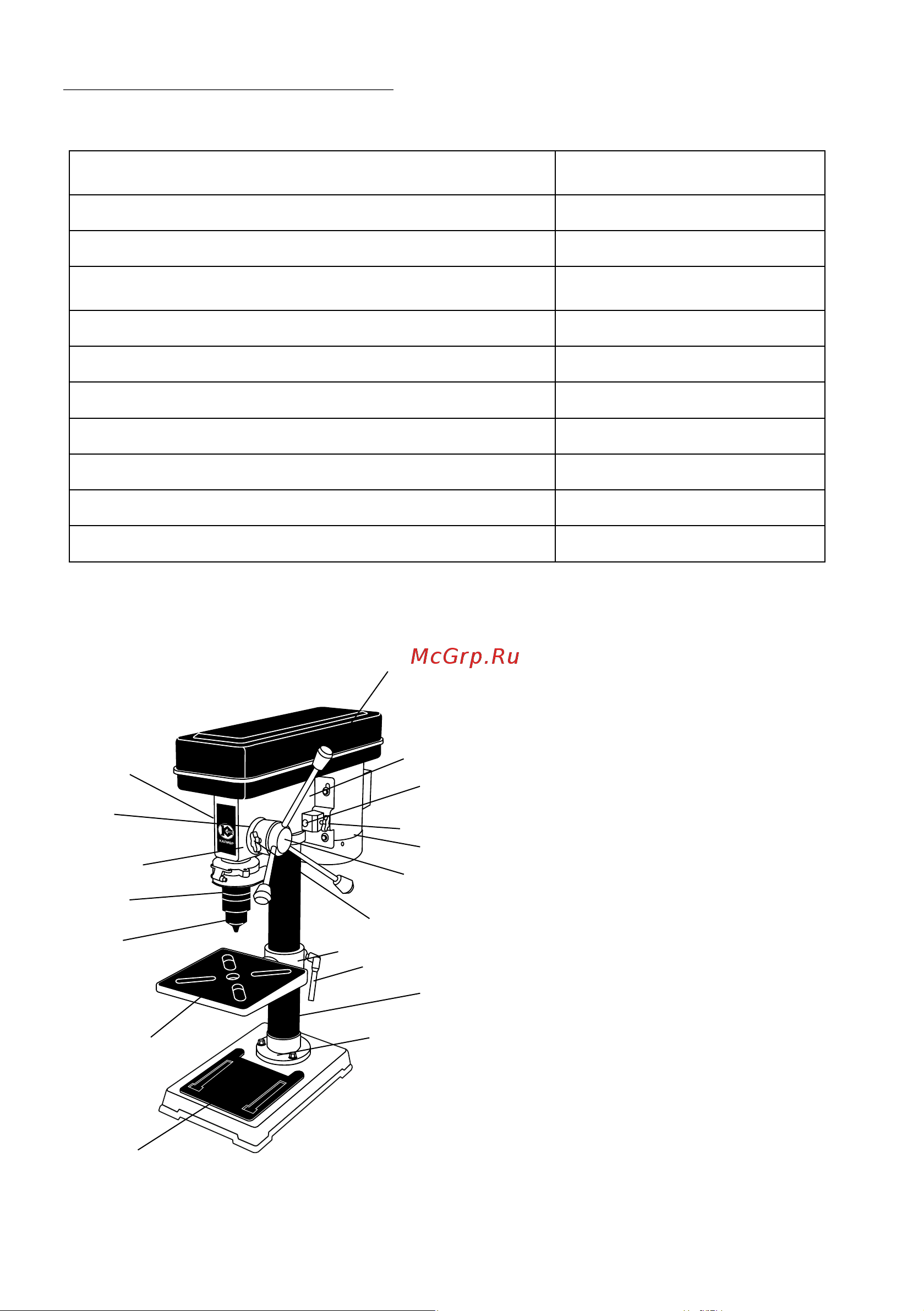

1.6 Общий вид и устройство станка схематично представлены на рис.1

1 – выключатель (на рис. не виден)

2 – патрон сверлильный

3 – стол рабочий

4 – основание станка

5 – защитный кожух ремней

6 – винт-фиксатор натяжения ремней

7 – двигатель

8 – колонна

9 – болт затяжной – фиксатор

рабочего стола

10 – фланец колонны

11 – хомут крепления рабочего стола

12 – головка ворота зубчатого

13 – винт-барашек контрящий кольцо

лимба

14 – суппорт (корпус) станка

15 - ось натяжителя ремней

16 - лимб (шкала) глубины сверления

17 - стрелка-указатель глубины

сверления

18* - экран защитный (на рис. не

установлен)

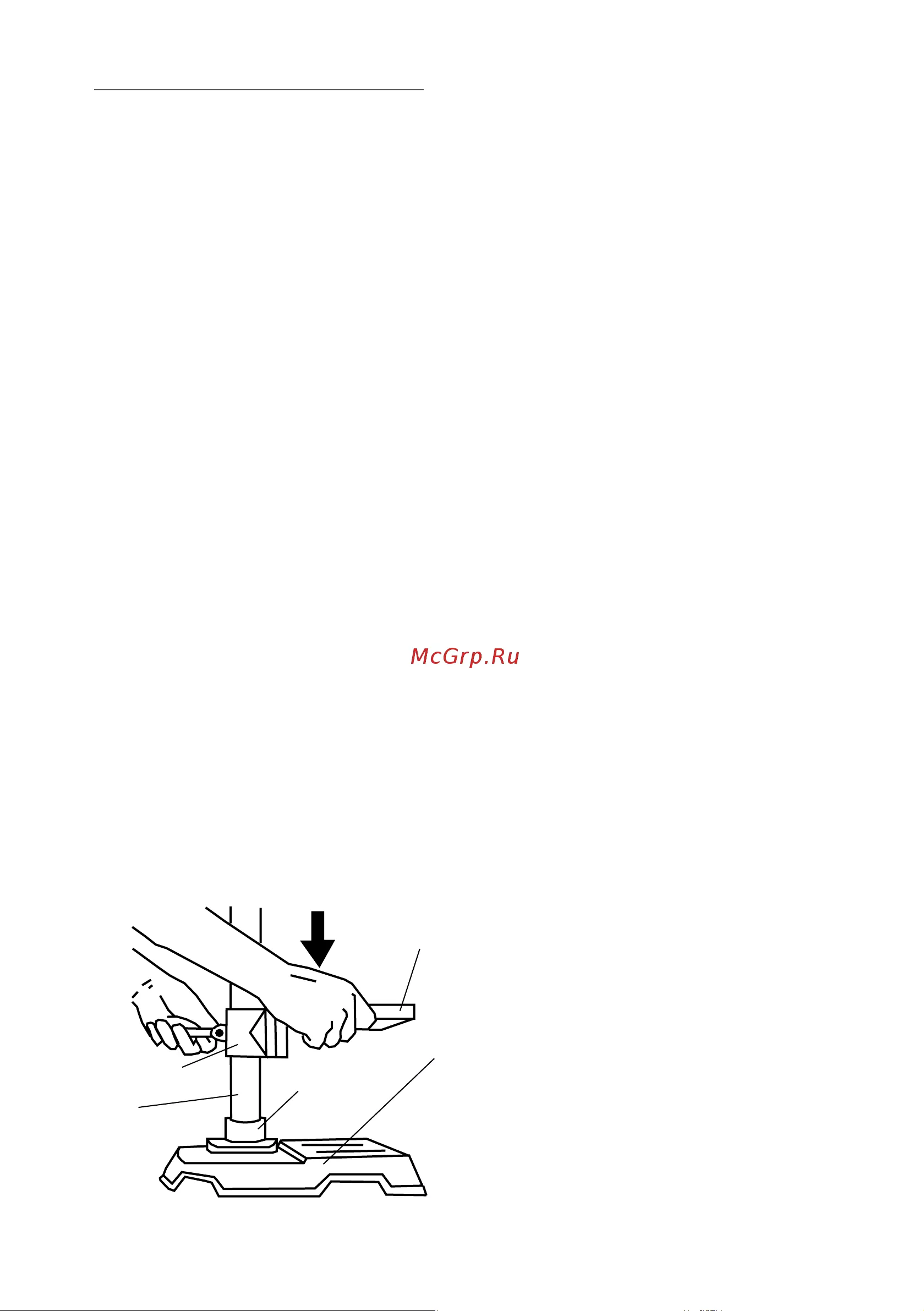

рис. 1

18*
