1.6 Общий вид дрели представлен на рис.1

1.7 Дрель состоит из коллекторного двигателя в пластиковом корпусе из 2-х

частей (левой и правой) и редуктора, расположенного в металлическом корпу-

се. Крутящий момент с якоря электродвигателя через шестерню, передаётся на

шпиндель, соосный с двигателем.

На резьбу (1/2“) шпинделя крепится сверлильный патрон (рис.1 поз.1).

1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней части руко-

ятки. В клавишу вмонтирован диск регулятора оборотов (рис.1 поз.4). С его по-

мощью можно изменять скорость вращения шпинделя в пределах интервала,

указанного для каждой модели. Это позволяет выбрать оптимальный режим ра-

боты, в зависимости от просверливаемого материала и установленного сверла.

Над клавишей выключателя находится рычажковый переключатель ревер-

са (рис.1 поз.3). В нейтральном положении он выполняет функцию блокиратора

клавиши от случайного включения. Символами R, L или стрелками указывается

направление вращения патрона.

Сверху на корпусе дрели расположен переключатель режимов (рис.1 поз.2).

Он фиксируется в одном из двух положений, отмеченных символами: «сверло»

- сверление, «сверло и молоток» - сверление с ударом на ручке переключателя.

1.9 Для снижения электромагнитных помех двигателя , в целях обеспечения

нормального функционирования находящихся рядом средств связи, в электриче-

скую цепь дрели вставлены конденсатор и индуктивность фильтра радиопомех.

2. Использование по назначению

2.1 Подготовка инструмента к использованию

2.1.1 Перед началом работы, при отключённой от сети дрели необходимо

проверить:

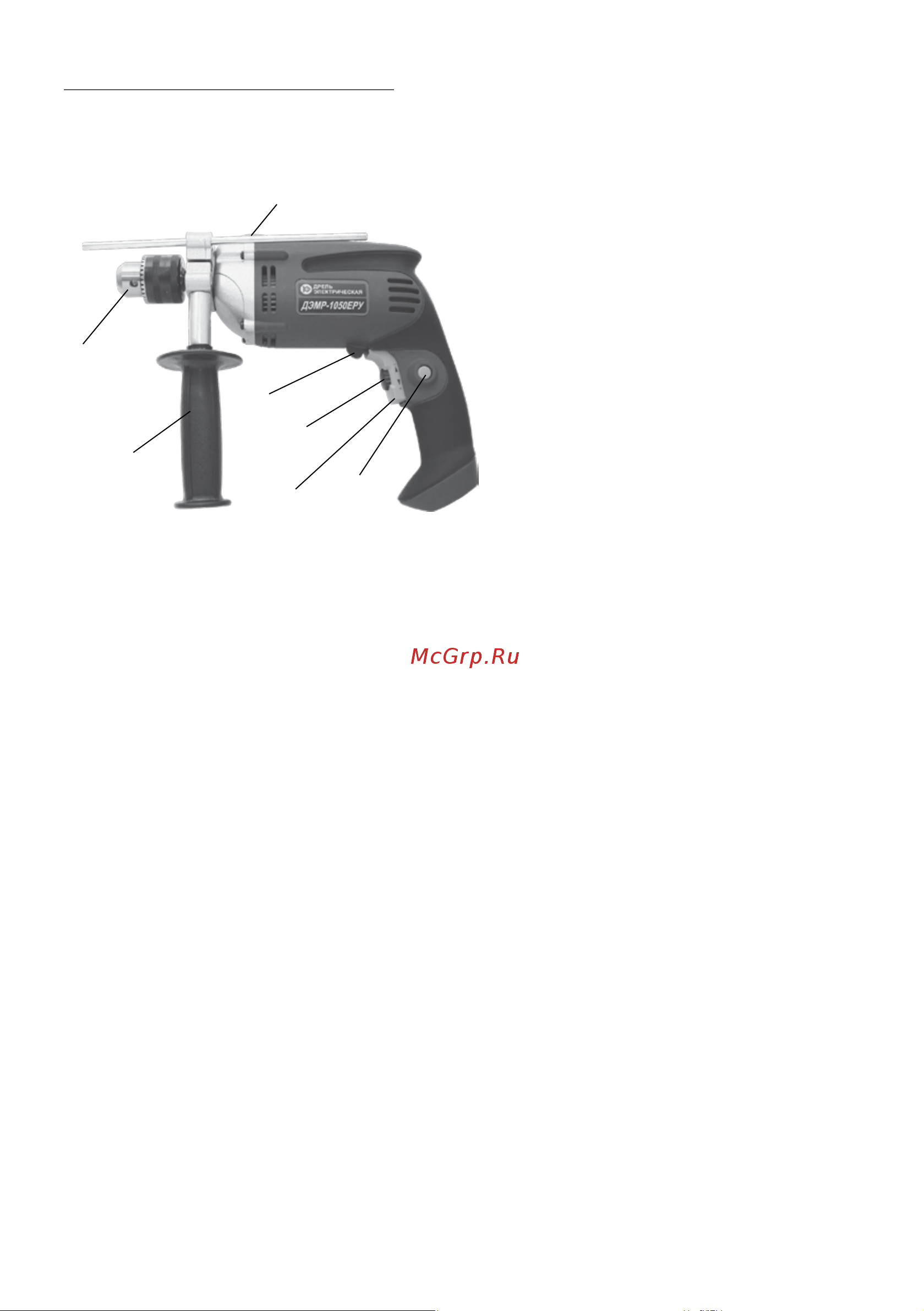

рис. 1

1 - ключевой патрон;

2 - переключатель режима

(сверление/ сверление с ударом);

3 - переключатель направления

вращения - реверс;

4 - регулятор оборотов;

5 - клавиша выключателя;

6 - кнопка фиксации клавиши

выключателя;

7 - дополнительная рукоятка
