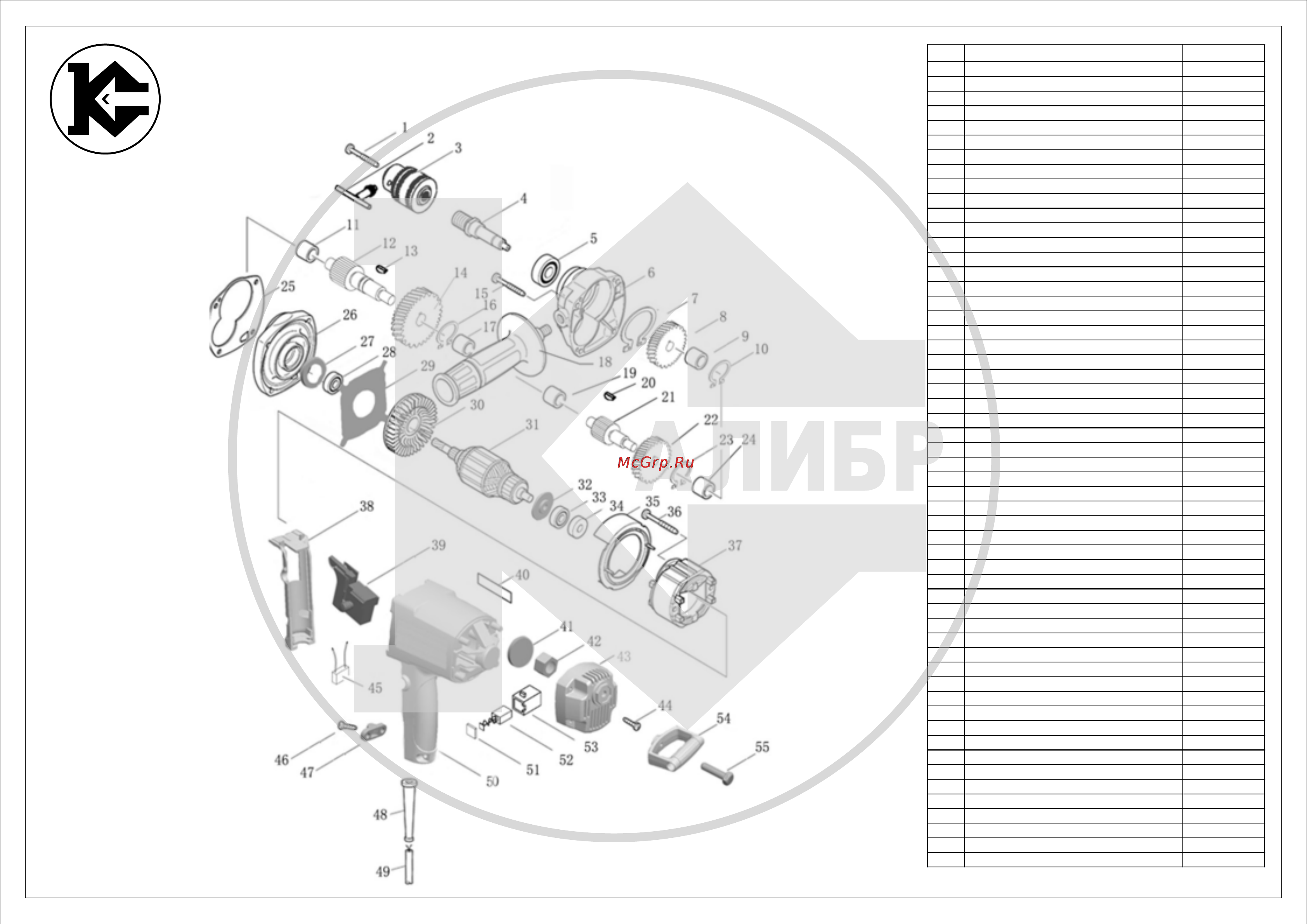

Калибр ДЭ-1100ЕМХ Сборочный чертёж онлайн

Калибр ДЭ-1100ЕМХ Сборочный чертёж онлайн
АЛИБР
ДЭ-1100 ЕМХ
(ДЭ-1050 ЕМХ)
56
Поз. Наименование Артикул
1 Винт М5×25 левый У01247
2 Ключ патронный ДЭ1050ЕМХ.02
3 Патрон ключевой ДЭ1050ЕМХ.03
4 Шпиндель ДЭ1050ЕМХ.04
5 Подшипник 6201 У00034
6 Корпус редуктора ДЭ1050ЕМХ.06
7 Кольцо стопорное 32 (внутр.) У00056
8 Шестерня 1 большая Z=38 ДЭ1050ЕМХ.08
9 Подшипник игольчатый НК1012 (10×14×12) У02557
10 Кольцо стопорное 15 (нар.) У00035
11 Подшипник игольчатый НК0810 (8×12×10) У01219
12 Вал-шестерня 1 большая Z=12 ДЭ1050ЕМХ.12
13 Шпонка сегментная 3×10 (3×3,7×10) У00069
14 Шестерня 2 средняя Z=37 ДЭ1050ЕМХ.14
15 Винт ST5х40 ДЭ1050ЕМХ.15
16 Кольцо стопорное 12 (нар.) У01585
17 Подшипник игольчатый НК0810 (8×12×10) У01219
18 Рукоятка дополнительная ДЭ1050ЕМХ.18
19 Подшипник игольчатый НК0810 (8×12×10) У01219
20 Шпонка сегментная 3×10 (3×3,7×10) У00069
21 Вал-шестерня 2 малая Z=13 ДЭ1050ЕМХ.21
22 Шестерня 3 малая Z=32 ДЭ1050ЕМХ.22
23 Кольцо стопорное 10 (нар.) У01247
24 Подшипник игольчатый НК1012 (10×14×12) У02557
25 Прокладка ДЭ1050ЕМХ.25
26 Крышка редуктора ДЭ1050ЕМХ.26
27 Сальник войлочный ДЭ1050ЕМХ.27
28 Подшипник 608 У00021
29 Крышка подшипника 608 ДЭ1050ЕМХ.29
30 Вентилятор ДЭ1050ЕМХ.30
31 Якорь ДЭ1050ЕМХ.31
32 Кольцо пылезащитное ДЭ1050ЕМХ.32
33 Подшипник 607 У01201
34 Втулка подшипника резиновая (608) ДЭ1050ЕМХ.34
35 Кольцо воздухонаправляющее ДЭ1050ЕМХ.35
36 Винт ST3,9×50 ДЭ1050ЕМХ.36
37 Статор ДЭ1050ЕМХ.37
38 Крышка рукоятки ДЭ1050ЕМХ.38
39 Выключатель ДЭ1050ЕМХ.39
40 Этикетка фирменная ДЭ1050ЕМХ.40
41 Крышка ДЭ1050ЕМХ.41
42 Гайка М8 ДЭ1050ЕМХ.42
43 Крышка задняя ДЭ1050ЕМХ.43
44 Винт ST3,9×16 ДЭ1050ЕМХ.44
45 Конденсатор фильтра р/помех 0,33мкФ У01242
46 Винт ST3,9×16 ДЭ1050ЕМХ.46
47 Прижим кабеля ДЭ1050ЕМХ.47
48 Бандаж кабеля резиновый ДЭ1050ЕМХ.48
49 Кабель питания 2×1,0мм² с вилкой У01533
50 Корпус ДЭ1050ЕМХ.50
51 Крышка щёткодержателя ДЭ1050ЕМХ.51
52 Щётка №44 ДЭ1050ЕМХ.52
53 Щёткодержатель ДЭ1050ЕМХ.53
54 Рукоятка задняя ДЭ1050ЕМХ.54
55 Винт зажимной М8×25 ДЭ1050ЕМХ.55
