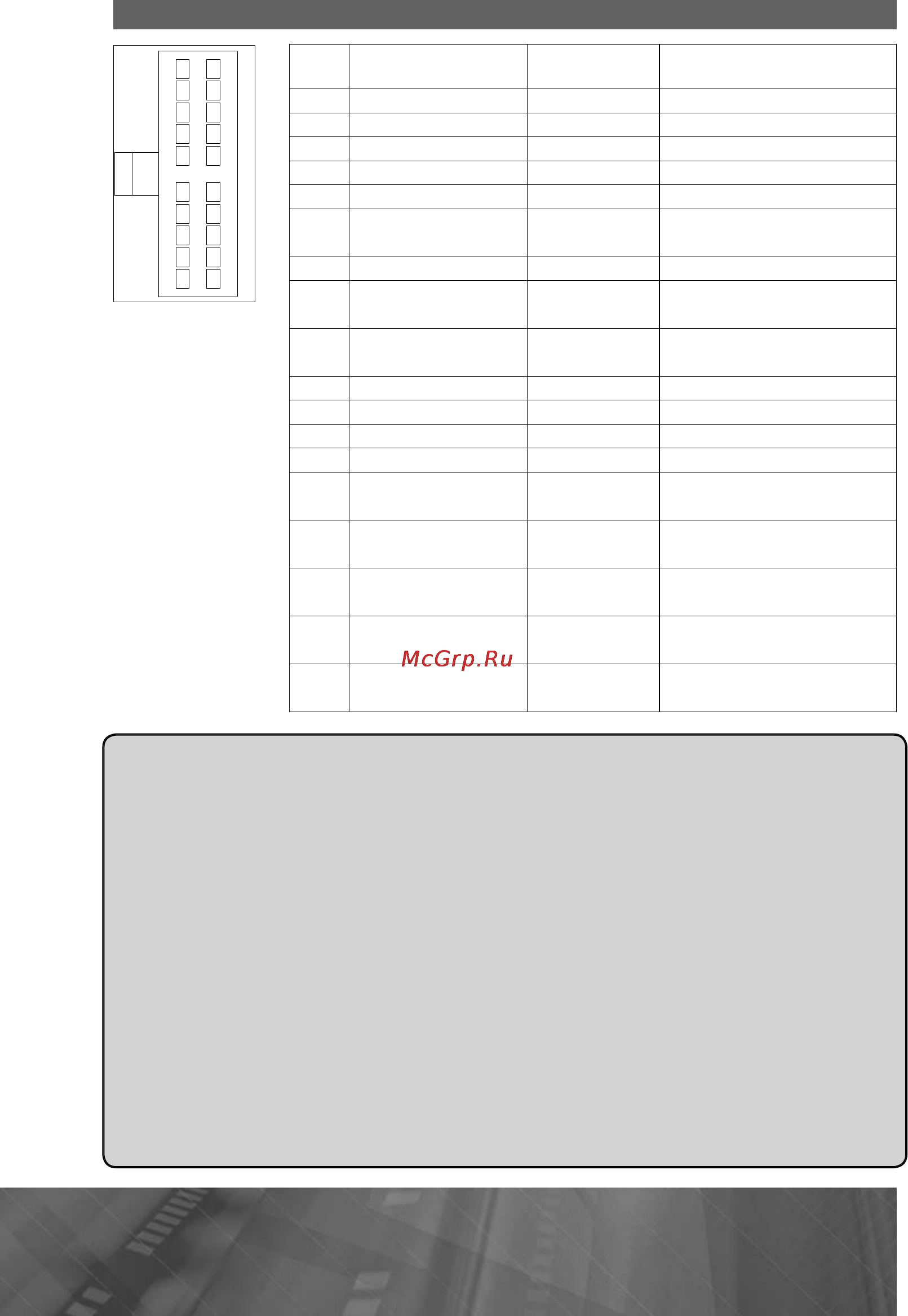

Назначение и расположение контактов 20 контактного разъема 1_ 1 3 4 5 7 9 11 6 8 Ё I Конт Цвет провода Название Назначение 1 Серый Черный FR Передний правый динамик 2 Белый FL Передний левый динамик 3 4 FR 5 Серый Белый черный Фиолетовый Передний правый динамик Передний левый динамик Задний правый динамик 6 Оранжевый ILLUMI К выключателю габаритных огней 7 Фиолетовый черный RR Задний правый динамик 8 Синий M ANT Выход 12 В на автоматическую антенну 9 Зеленый BRAKE 10 Желтый В 12 В постоянно 11 12 Зеленый Черный RL GND Задний левый динамик Масса 13 Зеленый черный RL Задний левый динамик 14 Розовый REVERSE Вход включения камеры заднего обзора 15 Красный АСС 1 2 В при включенном зажигании 18 Черный коричневый KEY GND Масса пульта ДУ рулевого управления 19 Оранжевый белый KEY А Подключение к кнопкам рулевого управления А 20 Коричневый белый KEY В Подключение к кнопкам рулевого управления В FLRR К выключателю ручного тормоза Внимание Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание В данном устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание про водов на массу автомобиля на провод питания 12 В или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во из бежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке Жёлтый провод устройства должен быть подключен к проводу с постоянным напряжением 12 В даже при выключенном зажигании Если Вы не нашли такого провода то подключитесь к плюсовой клемме аккумулятора после блока предохранителя Чёрный провод устройства должен быть подсоединён к заземлённой металлической части автомобиля Если Вы не смогли найти подходящий болт или винт то обратитесь за помощью к ближайшему дилеру Вашего автомобиля Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности с которыми соприкасается провод ____________________
