Руководство пользователя и инструкция по установке
H-SS31 Автомобильная охранная система
6
Функции диагностики
Память тревог.
В случае включения тревоги в период охраны, при снятии с охраны Вы услышите четыре дополнитель
ных коротких звуковых сигнала, и светодиод сериями вспышек сообщит о причине вызвавшей тревогу.
Светодиодная индикация продлится до момента включения зажигания.
Количество вспышек в серии Вид датчика
2 Салонный датчик
3 Концевик двери «» или «+»
4 Концевик багажника «»
5 Зажигание
20 секундный импульс запирания
Режим включается программированием при установке сигнализации и используется для автоматичес
кого закрытия стекол при постановке на охрану.
ВНИМАНИЕ! Программное включение режима допускается только при наличие заводского или установ
ке дополнительного блока центрального замка.
Если режим программно включен, при постановке на охрану с пульта или автопостановке датчик удара
или дополнительный датчик (если он установлен и включен соответствующий режим) будет включаться
через 10 секунд после окончания режима, чтобы не вызвать случайного включения тревоги при закрытии
стекол.
Примечание: Постановка (перепостановка) на охрану не отменяет светодиодную индикацию. Если Вы не
включали зажигание, старая индикация возобновится после снятия с охраны (если не было новой тревоги).
Ограничение числа тревог
Если датчик или какойлибо вход сигнализации вызвал включения тревоги восемь раз, он будет отклю
чен до конца цикла охраны, чтобы избежать ложных тревог. Все остальные контролируемые зоны и блоки
ровки останутся включенными
Специальные сервисные режимы
Дистанционное отпирание багажника
Если установлен электропривод багажника, Вы можете дистанционного открывать багажник, нажав на
три секунды кнопку 1 пульта независимо от режима сигнализации и положения ключа зажигания.
ENGLISH
User’s Guide and Installation manual
H-SS31 Car Alarm System
35
System Verification
1. Connect the Car Battery
2. Check the following functions and features:
Arm/Disarm
Silent Arm/Silent Disarm
Panic
Shock Sensor and Optional Sensor Sensitivity
Triggering the alarm by door, hood, and trunk open
NonTriggering due to shaking hood and trunk coils.
Override Switch operation
Central Door Lock operation
Auxiliary Outputs and Inputs performance
Auto Rearming, Passive Arming
Valet Mode
Engine Immobilisation
Transmitter/Pager Range

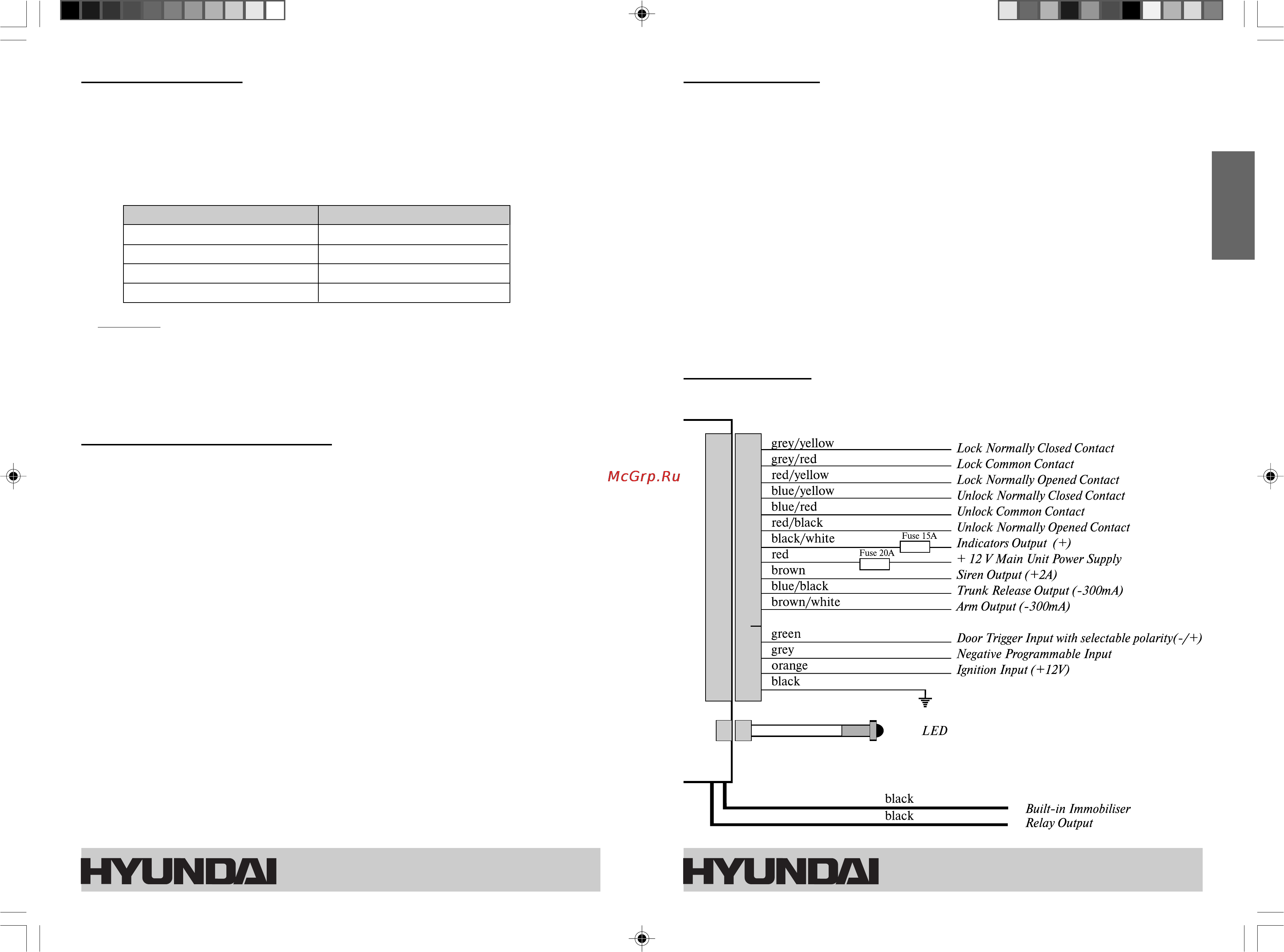

WIRING DIAGRAM
