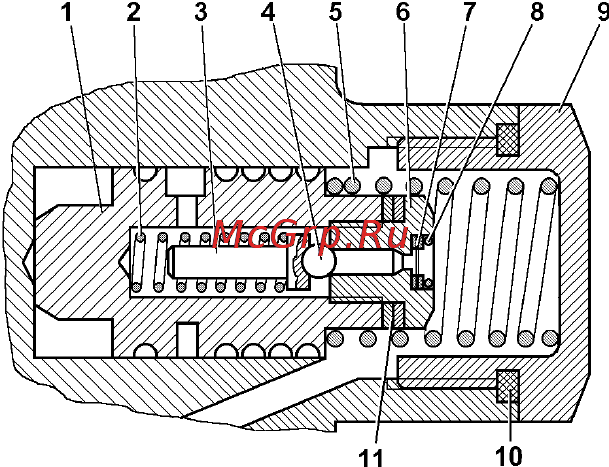

Рис 9 55 Расходный и предо хранительный клапаны насоса I золотник расходного клапана 2 пружина предохранительного клапана 3 направляющая пру жины предохранительного кла пана 4 шарик предохранитель ного клапана 5 пружина золот ника 6 седло предохранитель ного клапана 7 фильтр 8 кольцо 9 пробка заглушка 10 прокладка уплотнительная 11 прокладки регулировочные 3 Отверните седло 6 предохранительного клапана выньте шарик 4 направляющую 3 и пружину 2 Выньте кольцо 8 и фильтр 7 из седла предохранительного клапана 4 Промойте детали и продуйте сжатым воздухом 5 Сборку производите в обратном порядке При сборке соблюдайте чистоту При разборке и сборке чтобы не нарушить регулировку предохранительного клапана не изменяйте количество регулировочных прокладок 11 Тормозные системы Внимание На автомобиле УАЗ 315148 после длительной стоянки более 8 часов начинайте движение не ранее чем через 20 30 секунд после запуска двигателя чтобы вакуумный насос создал достаточное для комфортного торможения разрежение в вакуумном усилителе тормозов При частом нажатии на педаль ториоза после отпускания педали сразу же следует повторное нажатие имейте в виду что после 2 3 го нажатия возможно увеличение усилия на педали тормоза из за уменьшения разрежения в вакуумном усилителе При нажатии на педальтормоза автомобильстоит двигатель работает на холостом ходу возможен легкий шум от впуска воздуха в вакуумный усилитель Уровеньтормозной жидкости вбачке 3 рис 9 56 проверяется визуально по меткам нанесенным на корпусе бачка выполненного из полупрозрачной пластмассы При снятой крышке 2 и новых накладках тормозных механизмов уровень жидкости должен быть на метке МАХ Если гидропривод тормозов исправен понижение уровня жидкости в бачке 117
