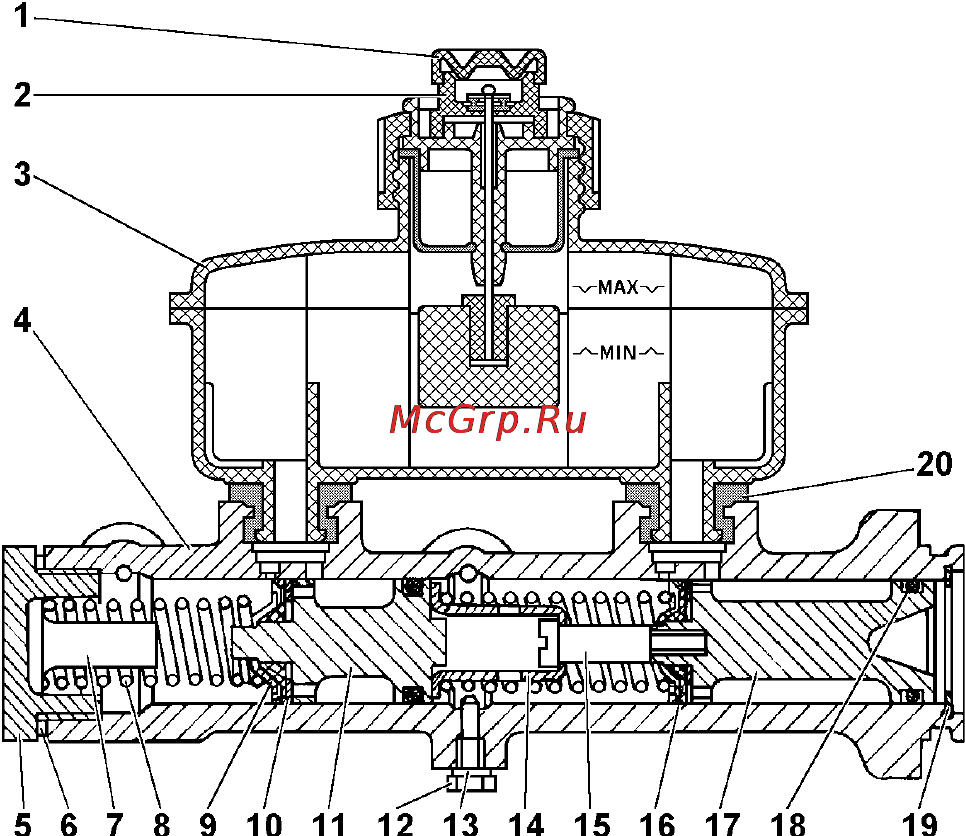

Рис 9 56 Главный тормозной цилиндр I защитный колпачок 2 крышка с датчиком аварийного уровня тормозной жидкости 3 бачок 4 картер главного тормозного цилиндра 5 пробка 6 13 прокладки 7 вкладыш пробки 8 пружина 9 седло пружины 10 шайбы 11 17 поршни 12 упорный болт 14 втулкаограничитель 15 винт упор 16 уплотнительная манжета 18 наружная манжета 19 стопорное кольцо 20 соединительная втулка связано с износом накладок колодок тормозных механизмов Понижение уровня жидкости до метки MIN косвенно свидетельствует об их предельном износе В этом случае необходимо вести непосредственный контроль за состоянием накладок а доливать жидкость в бачок нет необходимости т к при установке новых колодок уровень жидкости в бачке поднимается до нормального Сигнальная лампа аварийного уровня жидкости в бачке загорается когда уровень жидкости опустится ниже метки MIN что при частично изношенных или новых накладках колодок тормозных механизмов говорит о потере гер метичности системы и об утечке жидкости Доливку жид кости в этом случае производите только после восстановления герметичности системы Одновременно с проверкой уровня жидкости в бачке проверяйте исправность работы датчика аварийного уровня 118
