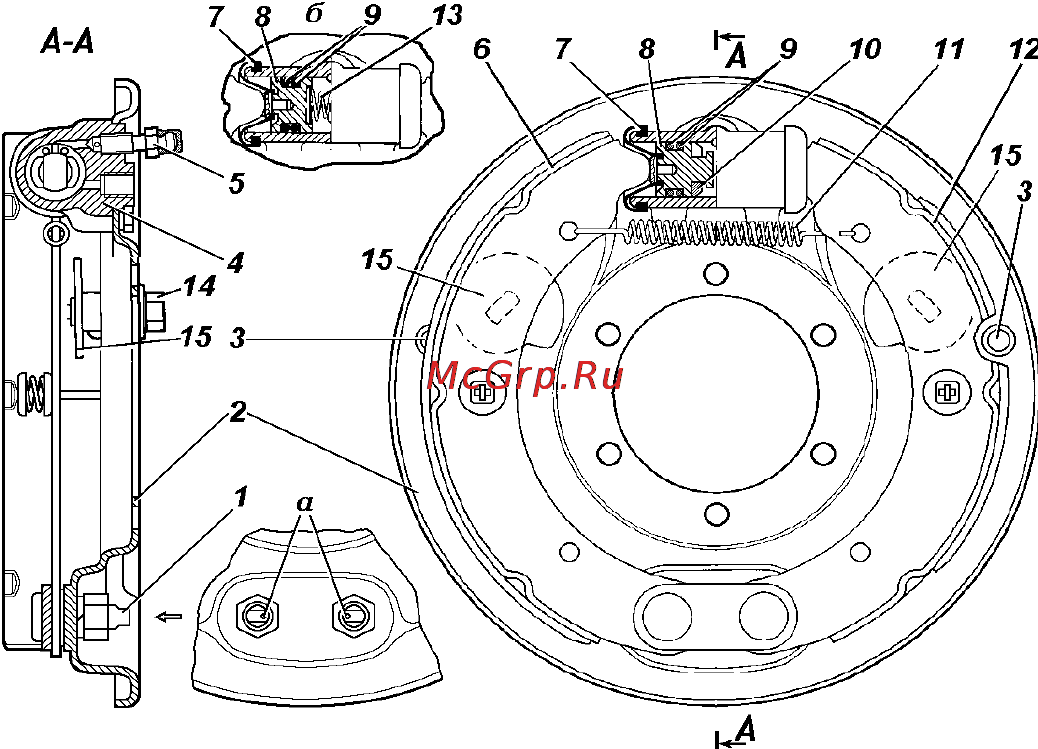

Рис 9 58 Тормоз заднего колеса а метки на опорных пальцах б колесный тормозной цилиндр для мостов приведенных на рис 9 46 I опорные пальцы 2 шит 3 отверстия для визуального контроля состояния тормозных накладок 4 колесный тормозной цилиндр 5 перепускной клапан 6 12 тормозные колодки 7 защитный колпак 8 поршень 9 уплотнительные кольца 10 упорное кольцо 11 стяжная пружина 13 пружина поршня 14 болт регулировочного эксцентрика 15 регулировочный эксцентрик Примечание Поз 13 14 15 только для мостов приведенных на рис 9 46 В случае большого износа накладок заклепки утопают менее 0 5 мм их необходимо заменить При замене изношенных колодок или накладок поршень вместе с упорным кольцом необходимо сдвинуть вглубь цилиндра для свободного надевания барабана на колодки После сборки необходимо нажать 2 3 раза на педаль тормоза для установки поршней в рабочее положение При каждом снятии барабана зачищайте буртик на краю рабочей поверхности образуючийся при износе барабана При снятых ступицах подтягивайте болты крепления тормозных щитов Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется так как это приводит к увеличению биения рабочих поверхностей барабана 121
