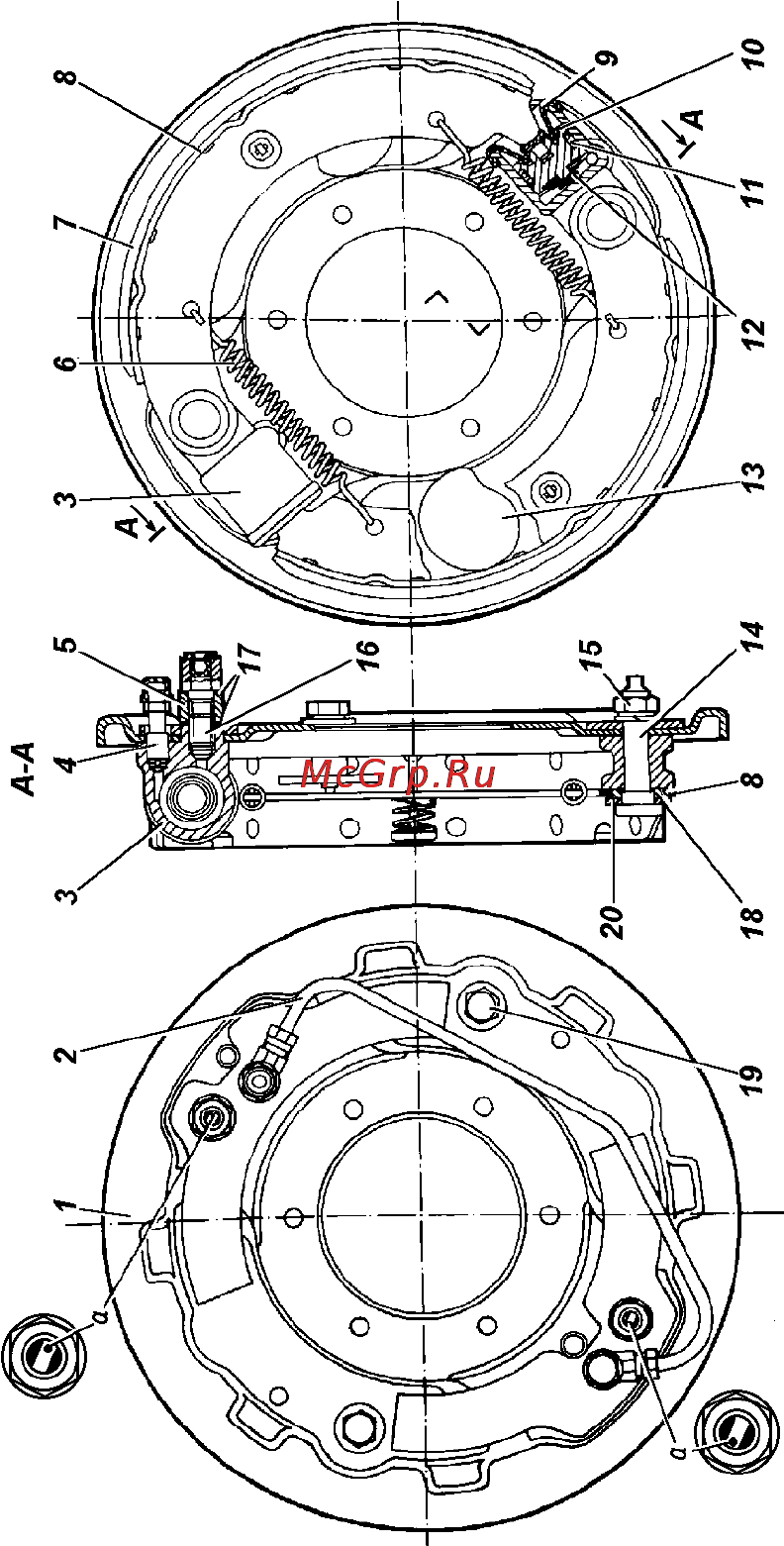

Рис 9 59 Тормоз переднего колеса для мостов приведенных на рис 9 46 а метки на пальцах I шит тормоза 2 задняя соединительная трубка 3 колесный цилиндр 4 перепускной клапан 5 соединительная муфта 6 стяжная пружина колодок 7 накладка колодки 8 колодка тормоза 9 защитный колпак 10 поршень II уплотнительные кольца 12 пружина поршня 13 регулировочный эксцентрик 14 опорный палец 15 гайка 16 болт соединительной муфты 17 прокладки 18 опорная втулка 19 болт регулировочного эксцентрика 20 шайба
