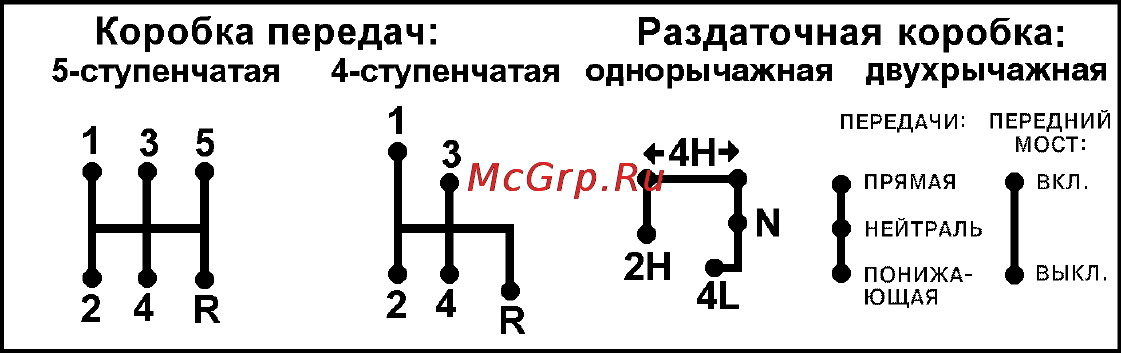

22 рычаг включения переднего моста и понижающей передачи На автомобиль возможна установка однорычажной или двухрычажной раздаточной коробки положения рычагов см на рис 3 3 23 выключатель противотуманных фар с встроенными лампами подсветки и контроля включения 24 рычаг переключения передач На автомобиль возможна установка коробок переключения передач с различными схемами переключения положения рычагов см на рукоятке рычага переключения передач и на рис 3 3 ВНИМАНИЕ При включении понижающей передачи однорычажной раздаточной коробки в конце хода рычагуправления раздаточной коробки должен самостоятельно под воздействием пружины несколько сдвинутся влево рукоятка смещается в сторну водителя Для выключения понижающей передачи водителю необходимо предварительно сдвинуть рычаг влево по ходу автомобиля до упора а затем рычаг переместить в нейтральное положение вперед по ходу движения автомобиля С целью исключения разрушения торцов зубьев шестерен раздаточной коробки включение и выключение прямой и понижающей передач производить только при остановках автомобиля 25 рычаг стояночного тормоза Для включения стояноч ного тормоза переместите рычаг вверх для выключения наж мите на кнопку на торце и переместите рычаг вниз до упора Коробка передач Раздаточная коробка 5 ступенчатая 4 ступенчатая однорычажная двухрычажная Рис 3 3 Положения рычагов коробки переключения передач и раздаточной коробки 1 5 передачи R задний ход 2Н прямая передача передний мост выключен 4Н прямая передача включен передний мост основное положение правое N нейтральное положение 41_ включен передний мост и понижающая передача 27
