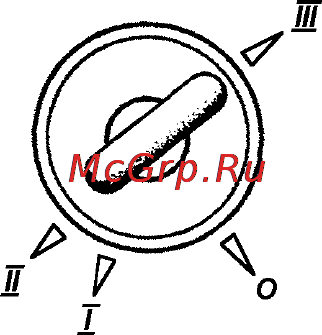

26 выключатель противотуманных задних огней с встроен ными лампами подсветки и контроля включения 27 трехпозиционный переключатель электродвигателя отопителя 28 выключатель наружного освещения 29 ручка управления воздушной заслонкой карбюратора УАЗ 31519 Ручка фиксируется поворотом на 90 в любую сторону 30 педаль акселератора 31 педаль тормоза 32 педаль выключения сцепления 33 рычаг привода замка капота 34 розетка переносной лампы 35 ручка управления жалюзи радиатора При вытягивании ручки створки жалюзи закрываются 36 выключатель зажигания УАЗ 315143 УАЗ 315148 выключатель пуска двигателя рис 3 4 Выключатель замка зажигания закреплен на рулевой колонке болтами с отрывной головкой для предотвращения демонтажа замка зажигания с противоугонным устройством обычными ключами На заводе головки болтов не отрываются с целью сохранения возможности снятия замка с рулевой колонки в предпродажный период Потребитель должен сам принять решение о необходимости отрыва головок болтов Выключатель замка зажигания имеет четыре положения 0 все выключено положение фиксированное I включено зажигание положение фиксированное 11 включен стартер нефиксированное положение III стоянка положение фиксированное Ключ вынимается из замка только в положении III при этом срабатываетмеханизм запорного устройства блокирующий вал рулевого управления Для блокировки рулевого управления на стоянке установите ключ в положение III выньте его и поверните рулевое колесо в любую сторону до щелчка щ означающего что язычок запорного устройства замка совпал с пазом стопорной ц втулки вала рулевого колеса II Лу П Рис 3 4 Положение ключа в выключателе зажигания наименование позиций см в тексте 28
