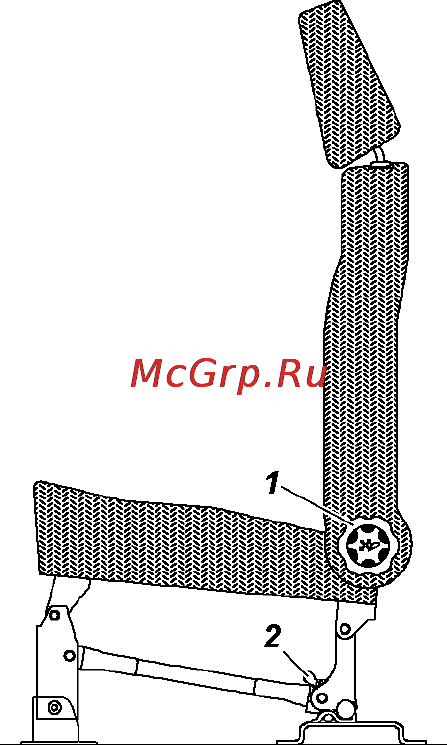

Трансформация сидений Образование спального места разложите откидные сиденья в рабочее положение вращением ручек 1 см рис 3 8 наклоните спинки заднего трехместного сиденья назад до упора в подушки откидных сидений Рис 3 8 Заднее трехместное сиденье I ручка регулировки наклона спинки сиденья кайпер 2 гайка барашек снимите подголовники с передних сидений переместите сиденья в крайнее переднее положение и вращением ручек регулировки наклона спинок сиденья наклоните их назад Образование грузовой площадки отстегните крепление ремней безопасности заднего трехместного сиденья снимите подголовники заднего сиденья вращением ручек 1 см рис 3 8 наклоните спинки заднего сиденья вперед до упора сложите вторую спинку отверните две гайки 2 и опрокиньте сиденье вперед при необходимости подвиньте передние сиденья вперед Для возврата сиденья в исходное положение опрокиньте сиденье назад заверните гайки поднимите спинки вращение ручек 1 и пристегните крепление ремней безопасности Откидные сиденья имеют раздельные подушку и спинку Спинка закреплена неподвижно на боковине кузова подушка может на петлях откидываться вверх и закрепляться ремнем В рабочем положении подушки одноместных сидений фиксируются штырями в резиновых гнездах 37
