Ульяновский Автомобильный Завод UAZ Hunter УАЗ Хантер (2009) Инструкция по эксплуатации онлайн [38/157] 11757

Ульяновский Автомобильный Завод UAZ Hunter УАЗ Хантер (2009) Инструкция по эксплуатации онлайн [38/157] 11757
38
Çàëèâíûå ãîðëîâèíû òîïëèâíûõ áàêîâ
 öåíòðàëüíûõ ñòîéêàõ êóçîâà èìåþòñÿ ëþêè ñ
îòêðûâàþùèìèñÿ êðûøêàìè 1 (ðèñ. 3.9) äëÿ ðàçìåùåíèÿ
çàëèâíûõ ãîðëîâèí òîïëèâíûõ áàêîâ. Â çàêðûòîì è
îòêðûòîì ïîëîæåíèÿõ êðûøêè óäåðæèâàþòñÿ ïðóæèíàìè.
Íà êðûøêàõ ëþêîâ ìîãóò óñòàíàâëèâàòüñÿ çàïèðàþùèåñÿ íà
êëþ÷ çàìêè 2.
Êàïîò
Äëÿ òîãî ÷òîáû îòêðûòü êàïîò, ïî òÿíèòå çà ðû÷àã 33 (ðèñ.
3.1), ÷åðåç îáðàçîâàâøóþñÿ ùåëü ìåæäó êàïîòîì è îáëèöîâêîé
ðàäèàòîðà íàæìèòå íà ðû÷àã 4 (ðèñ. 3.10) ïðåäîõðàíèòåëÿ 3
îòêðûâàíèÿ êàïîòà è ïîäíèìèòå êàïîò. Íà àâòîìîìèëÿõ ìîãóò
óñòàíàâëèâàòüñÿ ãàçîíàïîëíåííûå óïîðû 2. Äëÿ îñâåùåíèÿ
ïîäêàïîòíîãî ïðîñòðàíñòâà óñòàíîâëåíà ïîäêàïîòíàÿ ëàìïà ñ
âûêëþ÷àòåëåì.
Ðèñ. 3.10. Êàïîò:
1 -êàïîò; 2 -ãàçîíàïîëíåííûé óïîð; 3 -ïðåäîõðàíèòåëü îòêðûâàíèÿ
êàïîòà; 4 -ðû÷àã ïðåäîõðàíèòåëÿ; 5 -óïîð êàïîòà (âàðèàíòíîå èñïîëíåíèå)
Ðèñ. 3.9. Ðàçìåùåíèå çàëèâíîé ãîðëîâèíû òîïëèâíîãî áàêà:
1 -êðûøêà ëþêà; 2 -çàìîê êðûøêè ëþêà

Содержание

Похожие устройства

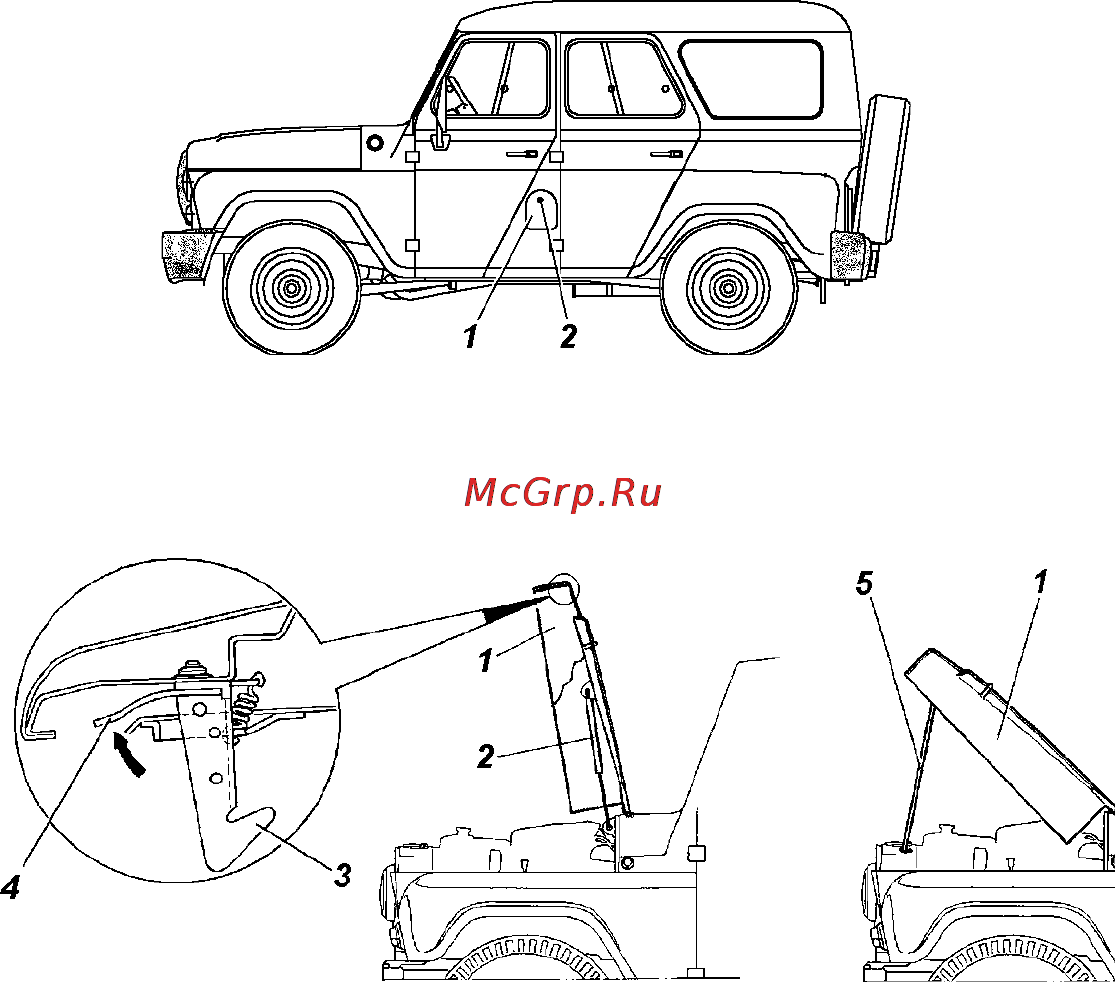

Заливные горловины топливных баков В центральных стойках кузова имеются люки с открывающимися крышками 1 рис 3 9 для размещения заливных горловин топливных баков В закрытом и открытом положениях крышки удерживаются пружинами На крышкахлюков могут устанавливаться запирающиеся на ключ замки 2 Капот Для того чтобы открыть капот по тяните за рычаг 33 рис 3 1 через образовавшуюся щель между капотом и облицовкой радиатора нажмите на рычаг 4 рис 3 10 предохранителя 3 открывания капота и поднимите капот На автомомилях могут устанавливаться газонаполненные упоры 2 Для освещения подкапотного пространства установлена подкапотная лампа с выключателем Рис 3 9 Размещение заливной горловины топливного бака I крышка люка 2 замок крышки люка Рис 3 10 Капот I капот 2 газонаполненный упор 3 предохранитель открывания капота 4 рычаг предохранителя 5 упор капота вариантное исполнение 38
