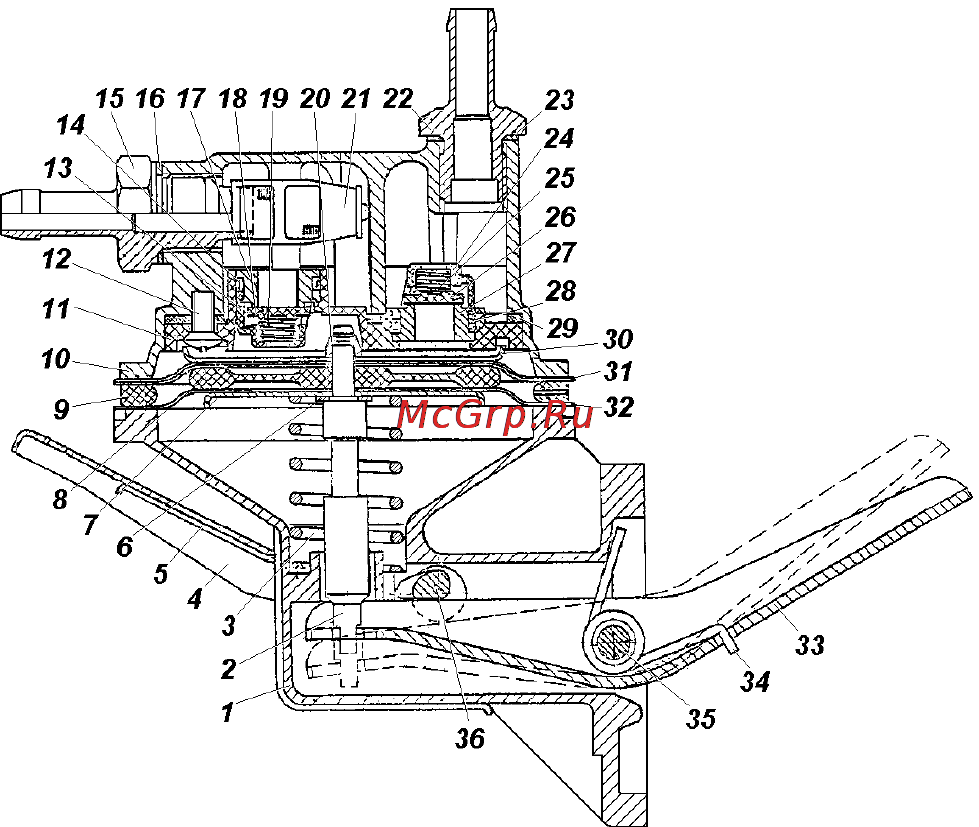

Рис 9 8 Топливный насос I корпус нижний 2 шток 3 пружина центральная 4 рычаг ручной подкачки 5 25 34 пружины 6 шайба уплотнительная 7 чашка нижняя 8 прокладка дистанционная внутренняя 9 прокладка дистанционная 10 крышка II вставка 12 винт 13 корпус клапана 14 кольцо 15 штуцер всасывающий 16 28 прокладки 17 седло клапана 18 пластина клапана 19 пружина 20 фиксатор 21 фильтр 22 штуцер нагнетательный 23 прокладка 24 корпус клапана 26 пластина клапана 27 седло клапана 29 кольцо 30 чашка верхняя 31 32 мембраны 33 рычаг привода 35 палец 36 эксцентрик Фильтр тонкой очистки топлива выполнен в виде одноразового неразборного фильтр патрона При засорении фильтра его необходимо заменить Топливный насос рис 9 8 периодически проверяйте на отсутствие подтекания топлива через контрольное отверстие Подгеканиесвидетельствуетонеисправностидиафрагмы В этом случае замените диафрагму Во время сборки насоса затягивайте винты крепления головки при отжатой диафрагме в крайнее нижнее положение рычагом ручной подкачки Периодически проверяйте крепление насоса к двигателю и герметичность соединений топливопроводов Промывайте сетчатый фильтр и удаляйте грязь из головки насоса 61
