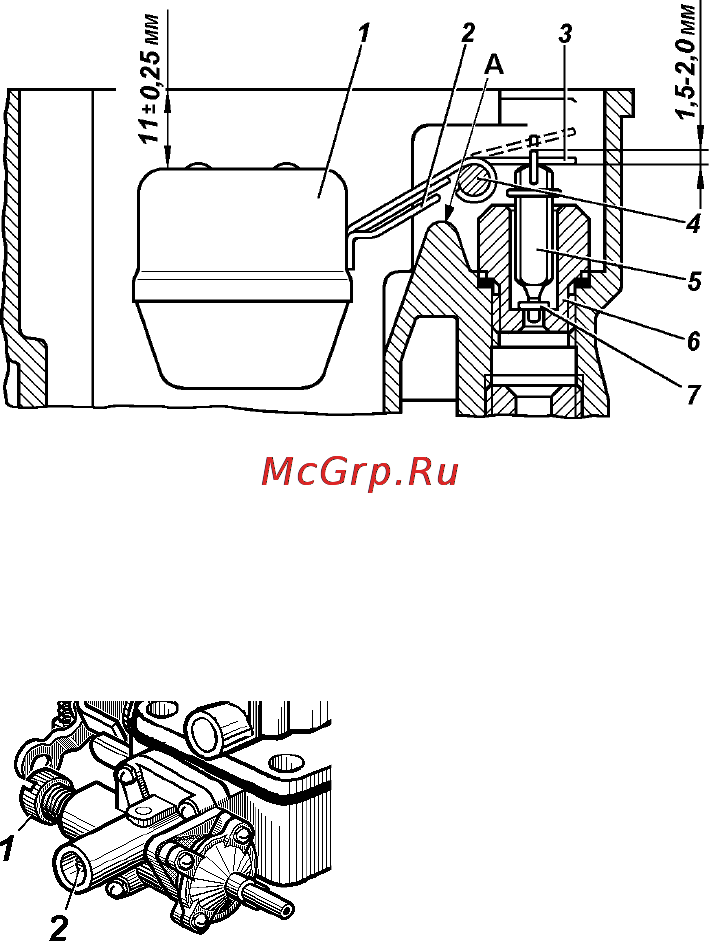

Рис 9 9 Поплавок карбюратора и его регулировка А упор I поплавок 2 язычок регулировки хода топ ливного клапана 3 язы чок регулировки уровня топлива 4 ось 5 игла клапана 6 корпус кла пана 7 шайба клапана Регулировка минимальной частоты вращения коленча того вала 700 750 мин 1 в режиме холостого хода производится на прогретом двигателе винтом 1 рис 9 10 а содержание окиси углерода регулируется винтом 2 Рис 9 10 Корпус смесительных камер карбюратора фрагмент I винт эксплуатационной регулировки холостого хода 2 винт регулировки состава смеси Полную регулировку холостого хода с применением газоанализирующей аппаратуры производите в следующей последовательности также на прогретом двигателе 1 Предварительно винтом 1 установите частоту вращения коленчатого вала на холостом ходу 700 750 мин 2 Установите винт 2 в положение обеспечивающее содержание СО в отработавших газах в пределах 0 5 1 0 предварительно удалив ограничительный колпачок 3 Окончательно установите винтом 1 малую частоту вращения на холостом ходу 4 Проверьте содержание СО и СН которые должны быть не более 1 5 и 1200 млн 1 соответственно При необходимости повторите регулировку 5 Установите на шлицы винта 2 новый ограничитель ный колпачок Привод педали акселератора в процессе эксплуатации может потребовать регулировки натяжения троса Для натя жения троса отверните гайку 3 рис 9 11 и затяните гайку 4 63
