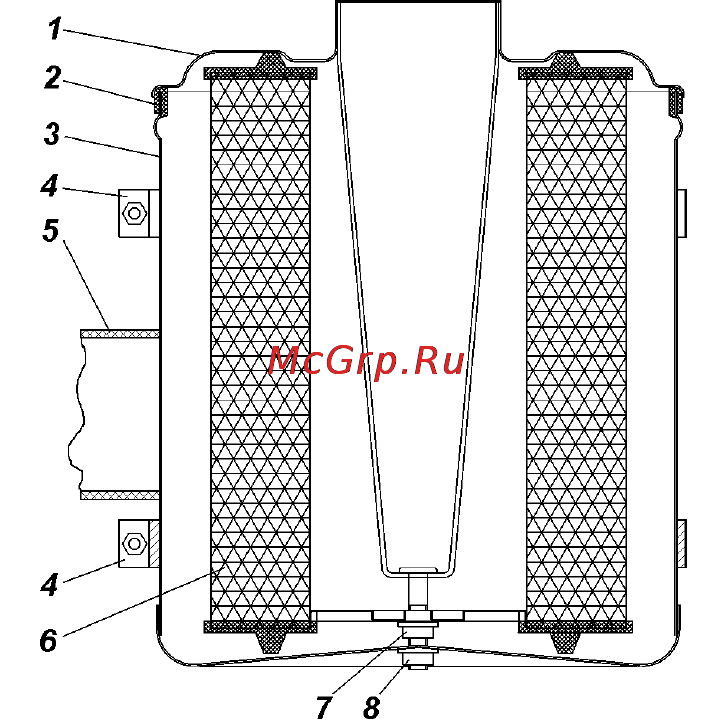

78 Рис 9 13 Воздушный фильтр I крышка воздушного фильтра 2 уплотнительная прокладка 3 корпус фильтра 4 хомут крепления фильтра 5 шланг резонаторный 6 фильтрующий элемент 7 гайка 8 гайка Замену фильтрующего элемента производите в следующем порядке ослабьте хомут и снимите гофрированный шланг с воздушного фильтра отверните гайки хомутов 4 снимите хомуты и воздушный фильтр отверните гайку 8 и выньте из корпуса фильтра крышку 1 с фильтрующим элементом 6 отверните гайку 7 и снимите фильтрующий элемент установите новый фильтрующий элемент соберите и установите воздушный фильтр Не допускайте эксплуатации фильтра с поврежденной уплотнительной прокладкой 2 Обслуживание системы выпуска газов Периодически проверяйте надежность соединения выпускного коллектора приемной трубы глушителя резонатора выпускной трубы и нейтрализатора Пропуск выпускаемых газов в соединениях с прокладками не допускается и должен устраняться при первом появлении Прикипевшие гайки подтягивайте предварительно смочив резьбовые соединения керосином Обслуживание системы охлаждения двигателя 65
