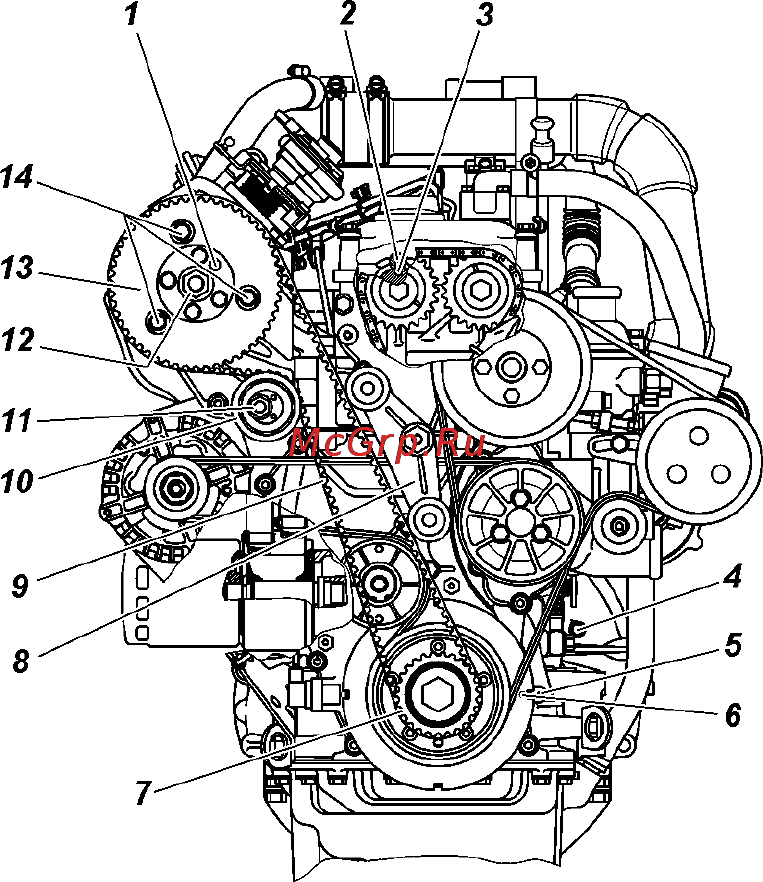

Регулировка натяжения и замена ремня привода ТНВД 1 Снять кожухи ремня привода ТНВД и вынуть заглушку отверстия 4 рис 9 36 блока цилиндров 2 Установить коленчатый вал в положение соответствующее ВМТ такта сжатия первого цилиндра и зафиксировать положение коленчатого вала штифтом Для этого нужно повернуть коленчатый вал до совпадения метки 6 на роторе датчика положения коленчатого вала с указателем ВМТ 5 на крышке цепи и зафиксировать его положение с помощью штифта ЗМ 7820 4582 установив его в отверстие 4 блока цилиндров при этом штифт должен зайти Рис 9 36 Расположение меток и отверстий под штифты для замены ремня привода ТНВД I отверстие на шкиве ТНВД под штифт центратор 2 отверстие в передней крышке распределительных валов 3 отверстие в первой опорной шейке впускного распределительного вала 4 отверстие в блоке под установочный штифт 5 указатель ВМТ на крышке цепи 6 установочная метка ротора датчика положения коленчатого вала 7 шкив демпфер коленчатого вала 8 коромысло с успокоительными роликами 9 зубчатый ремень привода ТНВД 10 натяжной ролик II гайка крепления натяжного ролика 12 гайка крепления ступицы шкива ТНВД на валу ТНВД 13 шкив ТНВД 14 болты крепления ТНВД к передней опоре 96
