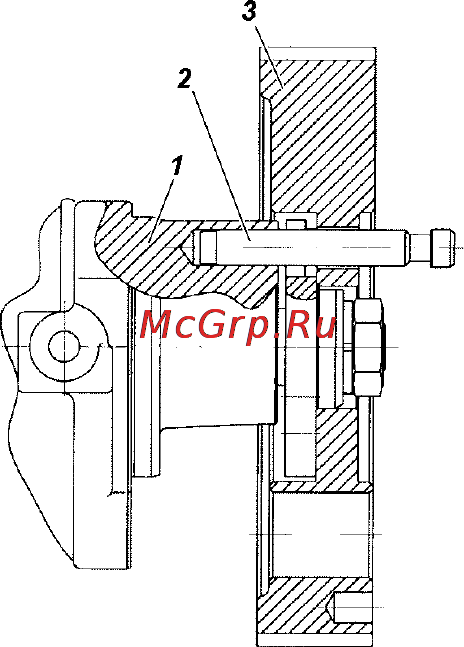

в паз маховика Убедиться в совпадении отверстия 3 в первой шейке впускного распределительного вала и отверстия 2 в передней крышке распределительных валов смотреть через маслозаливную горловину крышки клапанов В случае несовпадения отверстий вынуть штифт повернуть коленчатый вал на один оборот 360 до совпадения отверстий и зафикси ровать это положение штифтом что будет соответствовать положению поршня первого цилиндра в В МТ такта сжатия 3 Ослабить гайку 11 крепления натяжного ролика зубчатого ремня 4 При необходимости замены ремня снять ремень 5 Ослабить крепление ТНВД к задней опоре и болты 14 крепления ТНВД к переднему кронштейну 6 Зафиксировать шкив ТНВД с помощью штифтацентратора ТНВД ЗМ 6999 4119 как показано на рис 9 37 при необходимости совместив отверстие в корпусе ТН ВД с пазом ступицы шкива ТНВД 7 Проверить подвижность коромысла с успокоительными роликами на оси при необходимости нанести на ось смазку ЦИАТИМ 221 ГОСТ 9433 80 или ВНИИ НП 279 ГОСТ 14296 78 8 При замене ремня привода ТНВД установить новый зубчатый ремень привода ТНВД зубьями во впадины шкива коленчатого вала 7 и шкива ТН ВД следить чтобы слабина ведущей ветви ремня была минимальной и могла быть выбрана при незначительном повороте корпуса ТН ВД а ступица ТНВД надежно заштифтована с отверстием в корпусе ТНВД и поворотом ТНВД рукой выбрать слабину ремня 9 Ослабить гайку 11 крепления натяжного эксцентрикового ролика 10 и произвести натяжение ремня повернув ролик специальным Рис 9 37 Фиксация шкива ТНВД штифтом I корпус ТНВД 2 штифт центратор ТНВД 3 шкив ТНВД 97
