Компоненты системной платы

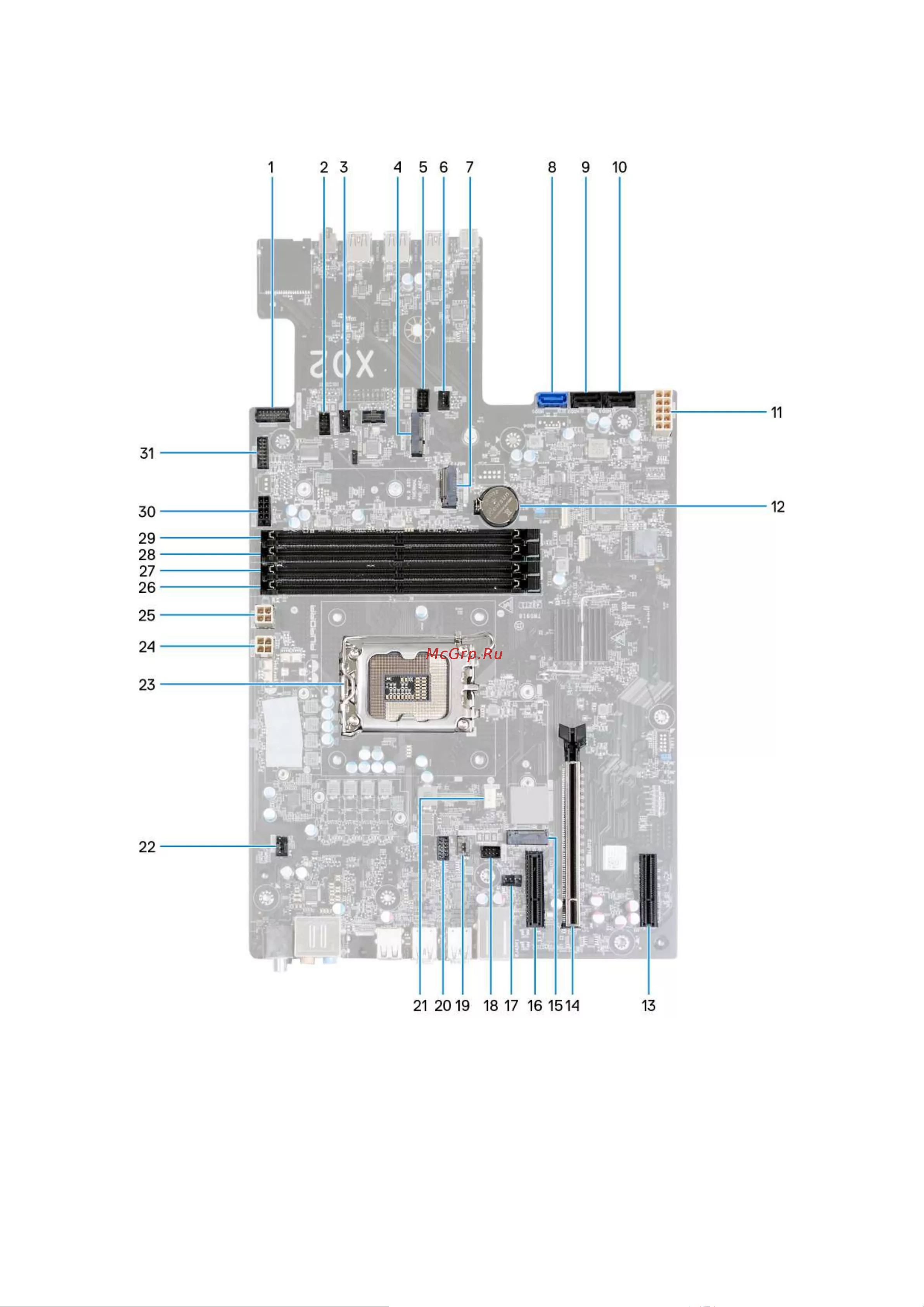

1. Разъем кнопки питания внешней кольцевой подсветки 2. Разъем индикатора (FAN_SYS3)

3. Разъем переднего вентилятора корпуса (FAN_SYS3) 4. Разъем платы беспроводной сети (M.2 WLAN)

5. Разъем индикатора (FAN_SYS2) 6. Разъем переднего вентилятора корпуса (FAN_SYS2)

7. Разъем твердотельного накопителя (M.2 PCIe SSD1) 8. Разъем накопителя SATA 6 Гбит/с (SATA0)

9. разъем диска SATA 6 Гбит/с (SATA1) 10. разъем диска SATA 6 Гбит/с (SATA2)

11. Разъем блока питания (ATX SYS) 12. Батарейка типа «таблетка»

13. Разъем PCI Express x4 (SLOT4) 14. Разъем PCI Express Gen 5 x16 механический/x16

электрический (SLOT2)
