15. Разъем твердотельного накопителя (M.2 PCIe SSD0) 16. Разъем PCI Express x4 (SLOT1)

17. Разъем заднего вентилятора корпуса (FAN_SYS1) 18. Разъем индикатора (FAN_SYS1)

19. Разъем нагнетателя вентилятора (FAN PUMP) 20.Разъем индикатора нагнетателя (FAN PUMP LED)

21. Разъем вентилятора ЦП 22.Разъем верхнего вентилятора корпуса (FAN_SYS4)

23. Гнездо ЦП 24.Разъем блока питания (ATX2)

25.Разъем блока питания (ATX3) 26.Разъем модуля памяти, DIMM3

27. Разъем модуля памяти, DIMM1 28.Разъем модуля памяти, DIMM4

29.Разъем модуля памяти, DIMM2 30.разъем электропитания SATA

31. Разъем боковой подсветки

Рекомендуемые инструменты

Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:

● Крестовая отвертка № 1

● Плоская отвертка

● Пластмассовая палочка

Список винтов

ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество винтов,

затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене компонента было

установлено правильное количество винтов надлежащего типа.

ПРИМЕЧАНИЕ: На некоторых компьютерах имеются намагниченные поверхности. При замене компонента следите за

тем, чтобы не остались винты, примагниченные к таким поверхностям.

ПРИМЕЧАНИЕ: Цвет винта определяется заказанной конфигурацией.

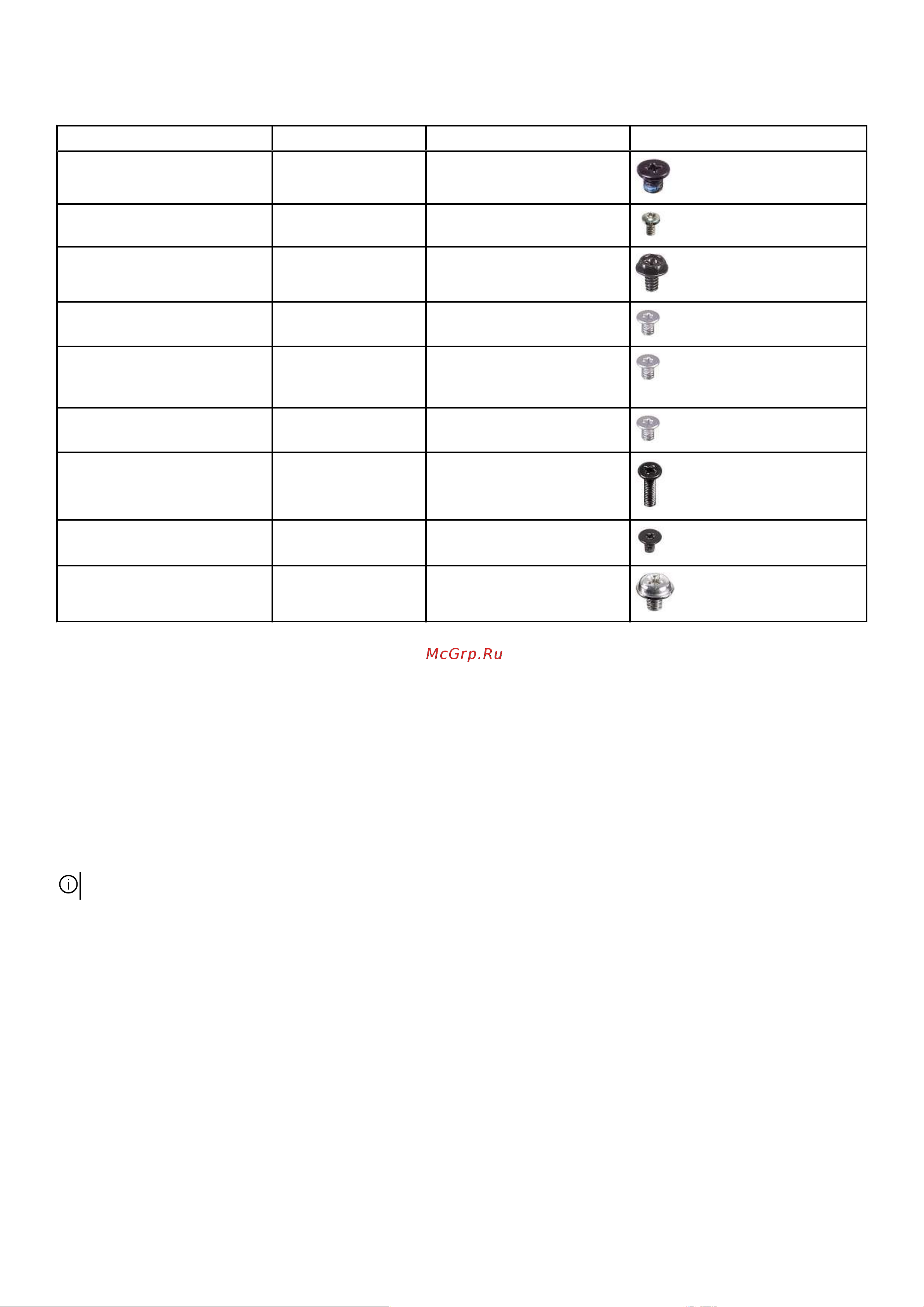

Таблица 1. Список винтов

Компонент Тип винта Количество Изображение винта

Кронштейн блока питания 6-32x1/4" 2

Скоба блока питания (для

компьютеров, поставляемых

с прозрачной левой боковой

крышкой)

6-32x1/4" 2

Блок питания 6-32x1/4" 4

Блок питания (для

компьютеров, поставляемых

с прозрачной левой боковой

крышкой)

6-32x1/4" 4

Боковая подсветка (для

компьютеров, поставляемых

с прозрачной левой боковой

крышкой)

M3x5 2

Радиатор и вентилятор в

сборе

M3x5 1
