StarLine B94 2CAN

BMW X1 2013-14 м.г.

Авторские права защищены

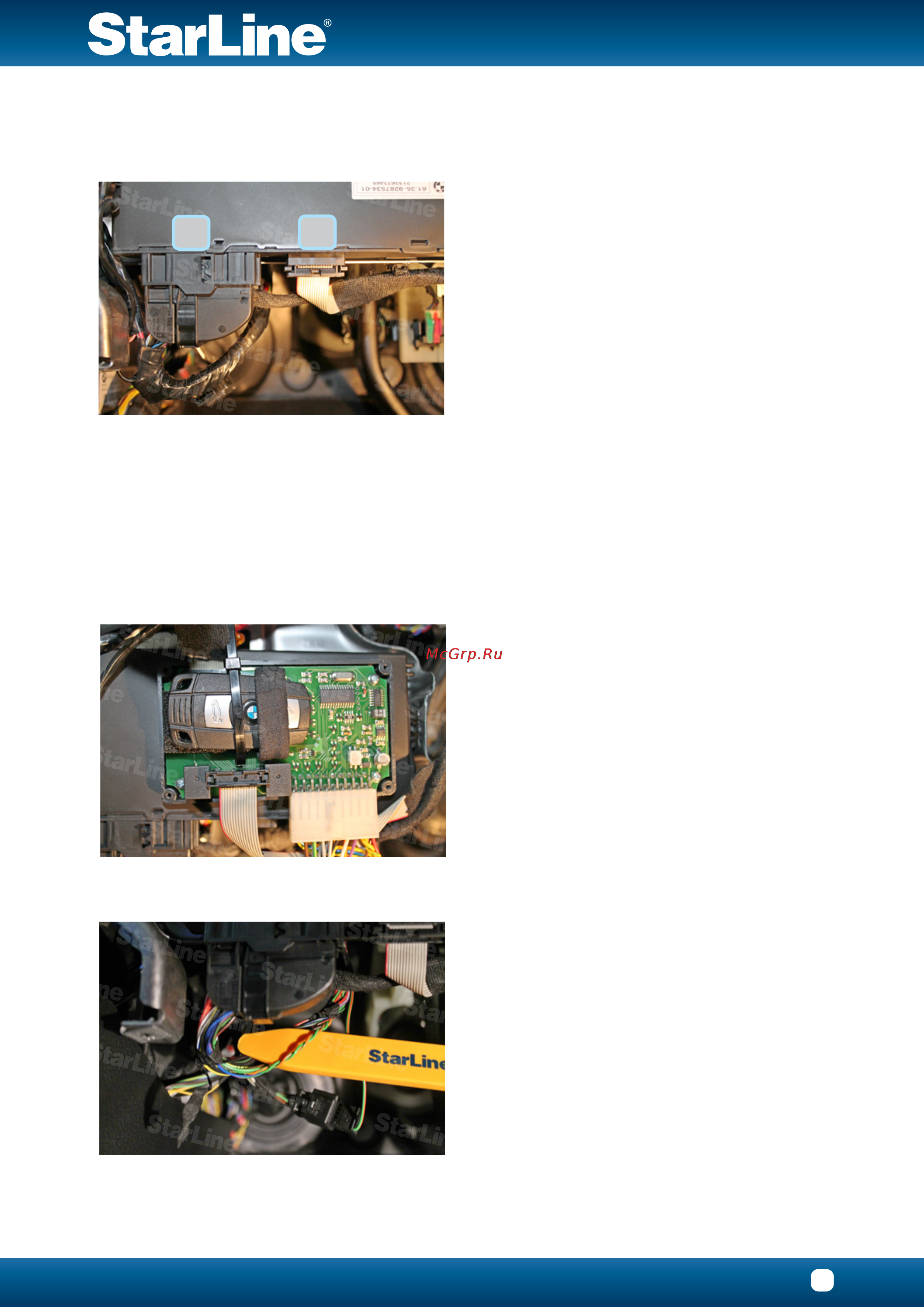

Фото 8. CAN - шина (CAN-L зелёный, pin 26; CAN-H

оранжево-зелёный, pin 35)

Фото 6. Обозначение разъёмов блока CAS

6. Основные подключения осуществляем в жгуте разъёма А на блоке CAS. Обозначение

разъемов блока приведено на фото ниже.

В разъеме A блока CAS подключаем CAN-шину сигнализации и модуля запуска CAN-ASB.

Фото 7. Ключ в модуле запуска CAN-ASB

7. Для реализации режима автозапуска используем модуль запуска CAN-ASB

производства компании INTRO для автомобилей BMW или любой другой с аналогичным

функционалом. Отсоединяем шлейф от разъёма В блока CAS и подсоединяем

его к соответствующему разъёму модуля дистанционного запуска CAN-ASB.

Аналогичный разъём на шлейфе, выходящем из модуля, подсоединяем к разъёму В

блока CAS. Для обхода штатного иммобилайзера помещаем ключ в модуль запуска.
