Asko DC7583 S [16/32] Установка встроенного шкафа
![Asko DC7583 S [16/32] Установка встроенного шкафа](/views2/1124741/page16/bg10.png)
DC7573
1500-1525
DC7583
1640-1665
A=B-600
B
2
1

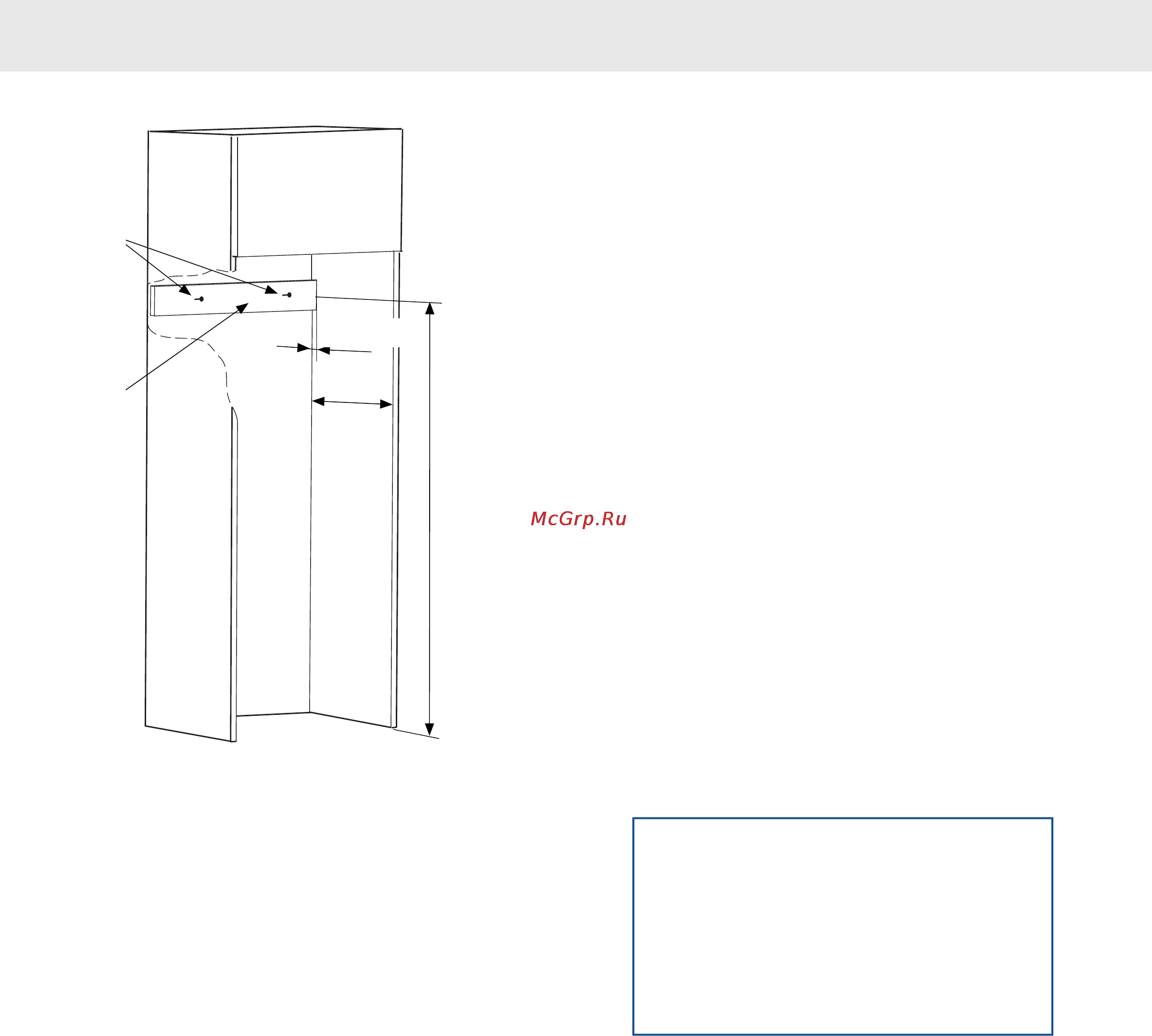

Рисунок 1
Глубина сушильного шкафа составляет600MM.
Используйте винты и, возможно, вставки
подходящей длины, которые соответствуют
материалу задней стены встроенного шкафа.
1.
Измерьте глубину сборки “B”, где будет
установлен сушильный шкаф (см. рисунок
1).
2.
Если глубина сборки “B” превышает600MM,
необходимо вырезать деревянный брусок
(2) толщиной "А". Деревянный брусок не
поставляется в комплекте.
3.
Задвиньте сушильный шкаф на место так,
чтобы его передняя часть была соотнесена
со встроенным шкафом. Держите дверцу
закрытой.
4.
Над сушильным шкафом должно оставаться
свободное пространство высотой не ме-
нее10MM(см. рисунок 2) для обеспечения
оптимальной работы сушильного шкафа.
5.
Откройте дверцу. Выровняйте сушильный
шкаф по горизонтали в соответствии с
указаниями, приведенными в разделе
"Установка уровня".
6.
Вытяните верхнюю секцию вешалок и от-
метьте ручкой положение отверстия на
стене позади сушильного шкафа.
7.
Задвиньте секцию вешалок, закройте
дверцу и снова вытяните сушильный шкаф.
Если глубина сборки “B” равна глубине су-
шильного шкафа, перейдите к пункту 10
ниже.
8.
Вырежьте деревянный брусок (2) толщиной
"А" и длиной500-575mm. Толщина бруска
должна быть равной разнице между глуби-
ной сборки "В" и600MM. Если глубина
сборки "В" равна620MM, то толщина бруска
"А" должна составлять20MM.
9.
Закрепите деревянный брусок в требуемом
положении двумя винтами (1) на стене по-
зади сушильного шкафа так, чтобы он нахо-
дился на той же высоте, что и отмеченные
отверстия, как описано в пункте 6.
Внимание!
Не располагайте винты для деревянного
бруска в тех же местах, что и отверстия
крепления, отмеченные на стене для су-
шильного шкафа. Убедитесь в том, что
деревянный брусок надежно прикреплен
к стене.
10.
Подсоедините соединительный кабель к
розетке питания и убедитесь, что кабель
не пережат и его можно легко вытянуть.
11.
Задвиньте сушильный шкаф во встроенный
шкаф. Убедитесь, что задняя панель сушиль-
ного шкафа прилегает к стене встроенного
шкафа или деревянному бруску (2). Также
проверьте, что передняя часть сушильного
шкафа соотнесена со встроенным шкафом.
12.
Вытяните верхнюю секцию вешалок и при-
винтите шкаф на место, используя постав-
16
Установка встроенного шкафа
