Ульяновский Автомобильный Завод UAZ PICKUP УАЗ Пикап (2009) Инструкция по эксплуатации онлайн [105/182] 11781

Содержание

• Внимание 2
• Глава 1 общие сведения 3
• Идентификационный номер двигателя fia iveco выбит на 5
• Площадке расположенной елевой стороны блока цилиндров рис 1 5
• Глава 2 требования безопасности 22
• И предупреждения 22
• Автомобиля 27
• Глава 3 органы управления 27
• Оборудование салона и кузова 27
• Водителя наименование позиций см в тексте 28
• Глава 4 подготовка автомобиля к 76
• Глава 5 обкатка нового автомобиля 76
• Работе после получения его с завода 76
• Глава 6 пуск и остановка двигателя 77
• Автомобиля в различных дорожных 80
• Глава 7 особенности вождения 80
• Метеорологических и климатических 80
• Условиях 80
• Глава 8 буксирование автомобиля 84
• Автомобиля 85
• Глава 9 техническое обслуживание 85
• Max указателя 8 рис 9 4 уровня масла масло доливайте через маслоналивную горловину закрываемую крышкой 9 108
• В противном случае масло через систему вентиляции будет попадать в камеру сгорания уровень масла ниже метки min приведет к выходу из строя двигателя 108
• Применяйте только рекомендованные масла запрещается смешивание моторных масел различных 108
• Торговых марок и различных фирм 108
• Уровень масла должен находиться между метками min и 108
• Уровень масла не должен превышать метки max указателя 108
• Вентиляции и не допускайте работу двигателя при открытой маслозаливной горловине это вызывает повышенный унос масла с картерными газами и загрязнение окружающей среды 110
• Внимание охлаждающая жидкость ядовита храните 110
• Жидкость в плотно закрытой таре при работе с охлаждающей жидкостью соблюдайте следующие правила 110
• Жидкость может попасть в полость рта 110
• Избегайте любых операций в результате которых эта 110
• Не давайте высохнуть жидкости попавшей на кожу а 110
• При эксплуатации не нарушайте герметичность системы 110
• Система вентиляции картера двигателя 110
• Система охлаждения двигателя 110
• Сразу же смойте теплой водой с мылом 110
• Цепи защищаемые плавкими предохранителями 150
• Жгута проводов колодку 5 отверните винты 4 и снимите заднюю крышку фары 155
• Касаясь колбы лампы при наличии на колбе жировых следов 155
• Установку галогенных ламп производите в перчатках не 155
• Глава 10 инструмент и 162
• Принадлежности 162
• Глава 11 консервация 165
• Глава 12 транспортирование 168
• Глава 13 утилизация 168
• Лампы применяемые на автомобиле 169
• Лампы тип лампы мощность вт 169
• Моменты затяжки основных резьбовых 170
• Соединений кгс м 170
• Смазочные материалы и специальные жидкости 172
• О содержании драгоценных металлов в изделиях 176
• Сведения 176
• Электрооборудования автомобиля 176
• Содержание 177

Похожие устройства

• Samsung HT-DS400 Инструкция по эксплуатации
• D-Link DIR-320/RU Инструкция по эксплуатации
• Maxwell MW-1102 Инструкция по эксплуатации
• Yamaha FG-700MS Инструкция по эксплуатации
• Haier AFL634CS Инструкция по эксплуатации
• Viking MB 3 RT 63610113410 Инструкция по эксплуатации
• Sony XNV-L77BT Инструкция по эксплуатации
• Samsung HT-DS1100 Инструкция по эксплуатации
• Yamaha FG-700S Инструкция по эксплуатации
• D-Link DWA-131 Инструкция по эксплуатации
• Kenwood JE 850 Инструкция по эксплуатации
• Haier AFD634CX Инструкция по эксплуатации
• Partner P53-625D 3 в 1 Инструкция по эксплуатации
• Sony XNV-L66BT Инструкция по эксплуатации
• Samsung HT-DS1000 Инструкция по эксплуатации
• Yamaha FG-720S BL Инструкция по эксплуатации
• Tefal ZN 350 Инструкция по эксплуатации
• D-Link DIR-615 Инструкция по эксплуатации
• MTD SPB 53 HW Инструкция по эксплуатации
• Haier CFE629CW Инструкция по эксплуатации

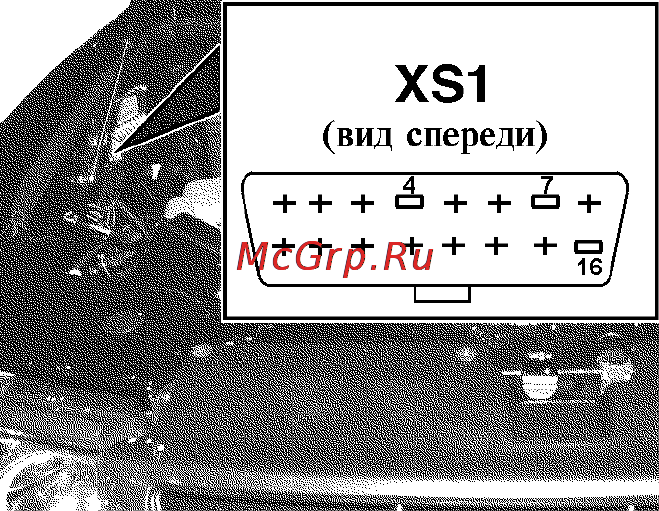

Рис 9 13 Диагностический разъем Х81 4 масса 7 К линия 16 12В Диагностика Работоспособность системы управления двигателем и системы впрыска зависит от исправности механических и гидромеханических систем Ряд отклонений вызывающих неисправности ошибочно могут быть приняты за неис правности электронной части системы управления это низкая компрессия отклонение фаз газораспределения вызванное непра вильной сборкой узлов двигателя подсос воздуха во впускной трубопровод плохое качество топлива несоблюдение сроков проведения технического обслуживания Блок управления способен осуществлять в определенном объеме диагностику элементов системы управления двигателем При обнаружении неисправности блок управления включает диагностическую лампу неисправностей на панели приборов автомобиля и в его память заносится код отражающий данную неисправность Включение лампы неисправности двигателя не означает что двигатель должен быть немедленно остановлен так как блок управления имеет резервные режимы позволяющие двигателю работать в условиях близких к нормальным Тем не менее при неисправности вызванной пропусками зажигания сигнализатор 19 см рис 3 3 неисправности двигателя начинает мигать с целью исключения выхода из строя нейтрализатора отработавших газов необходимо снизить частоту вращения коленчатого вала 105
