0478 111 9908 A - RU
7
ENFR
NL
IT
NO
SV
FIDARU
DE
Вставка троса
стартера
5
УКАЗАНИЕ
Проточки в резьбах
предохраняют от полного
самоотворачивания
поворотных ручек с
винтов. (Нарушение
безопасности)
УКАЗАНИЕ
При переустановке
регулирующего "пальца"
O следить за положением
переднего колеса
(см. рисунок).
A= Бугель остановки
двигателя нажать и
удерживать в нажатом
положении, чтобы
отпустить тормоз
двигателя.
B= Медленно потянуть
трос стартера и
вставить его в
5= направляющую троса.
Установка зажима
кабеля
4
Закрепить кабель
4= зажимом на
E= нижней части ведущей
ручки в месте,
указанном на рисунке.
Настройки на
переднем колесе
6
Переднее колесо
можно переустанавли-
вать, используя
O= регулирующий "палец"
следующим образом.
• Привести переднее
колесо в такое же
положение, как при
передвижении косилки
вперед. Колесо должно
быть направлено к
корпусу (см. рисунок).
O= Регулирующий "палец"
вдавить в положение,
изображенное на рису-
нке, чтобы переднее
колесо зафиксирова-
лось. При этом сле-
дить, чтобы регулиру-
ющий "палец" полнос-
тью защелкнулся.
На
K= регулирующем
элементе переднего
колеса можно выбрать
3 различные
настройки.
Переднее колесо можно
фиксировать для лучшего
выполнения косилкой линии
при продолжительной
косьбе прямых полос и для
скашивания на склонах.
Переднее
колесо
зафиксировано

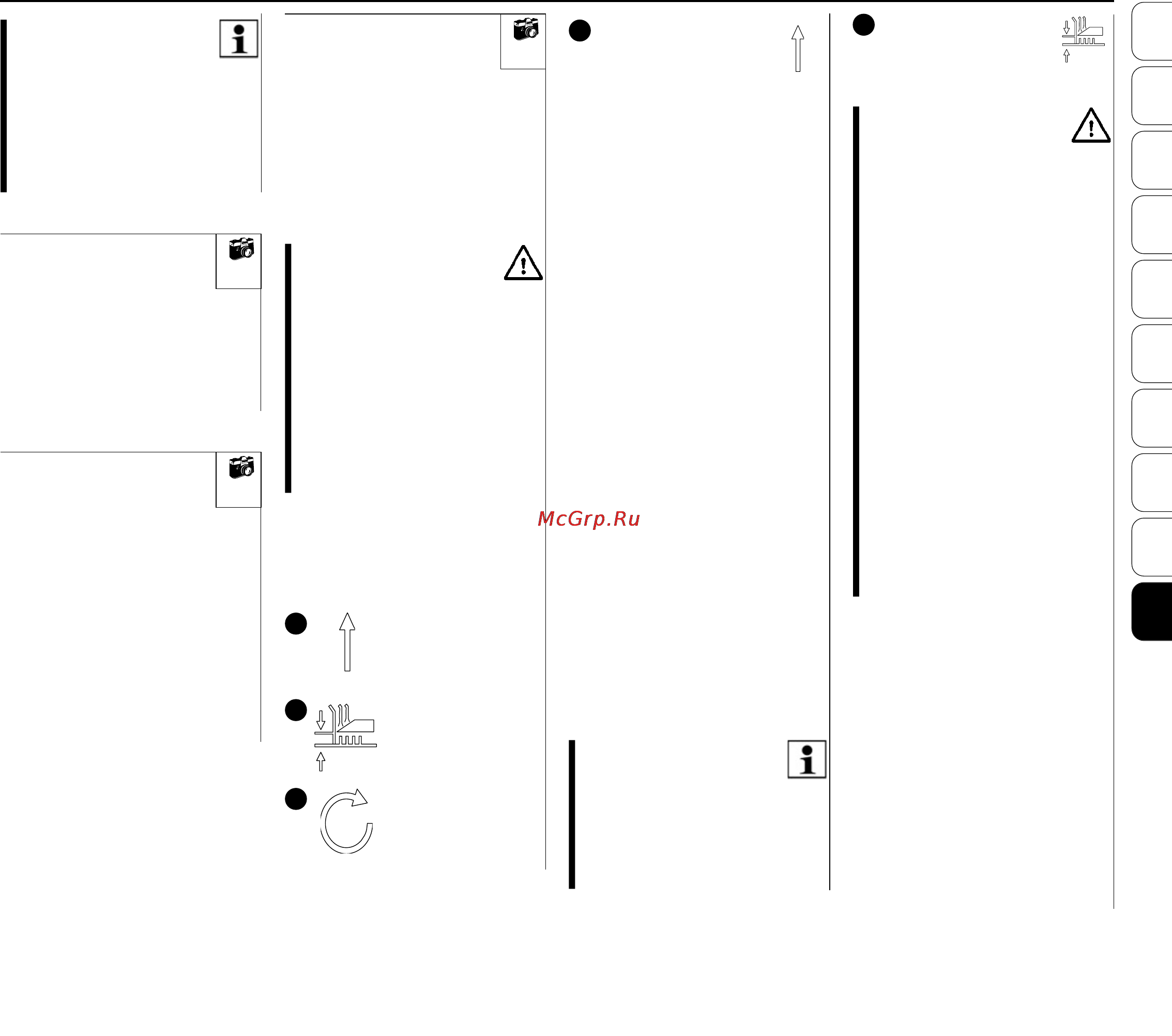

Описание символов на
регулирующем элементе
переднего колеса:
1
1
2
3
Переднее колесо
зафиксировано
Регулировка
высоты
срезания
Возможность
поворота
переднего
колеса на 360°
O= Регулирующий "палец"
вдавить в положение в
соответствии с
рисунком (=среднее
положение). Таким
образом, переднее
колесо можно
переустанавливать по
высоте (описание
действия, см. в главе
"Регулировка высоты
срезания на переднем
колесе", стр. 8).
2
Переустановка
высоты
срезания
ВНИМАНИЕ!
Опасность травматизма!
Перед переустановкой
высоты срезания
переднее колесо
приводится в среднее
положение, при этом
необходимо следить,
чтобы ничто (нога, рука и
т.д.) не находилось между
почвой и корпусом или
между передним колесом
и регулирующим
элементом переднего
колеса, так как косилка
вследствие своего
собственного веса может
непроизвольно
опуститься на самый
низкий уровень высоты
срезания.
ВНИМАНИЕ!
Опасность
возгорания!
При взятии устройства
за вилку колеса
соблюдать осторож-
ность, так как после
продолжительной
работы двигатель и
выхлопная труба
нагреваются.
