Buderus LOGANO G124 WS [3/4] Инструкция по монтажу прибора контроля давления газа 1

Инструкция по монтажу прибора контроля давления газа 1

Оставляем за собой прав о на изменения!

Инструкция по монтажу. Прибор контроля давления газа для Logano G124-G334 • Издание 09/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

 Место установки прибора контроля давления

газа (поз. 2) показано для различных котлов на

рис.2 - рис.5. Соблюдайте указанно е место

установки прибора!



Проверить герметичность газопровода . Давление

газа на входе в арматуру газовой горелки при ис-

пытании должно составлять максимум 150 мбар.

 Соединительный кабель (поз.3) прокладывать в

соответствии с рис.2 - рис.5, подключения в сис-

теме управления (поз. 1) выполнить в соответ-

ствии с электрической схемой.

 Проверить установку регулятора на контрольную

метку (Рис. 1, поз.5, на стр.2).

Природный газ: 10 мбар

Сжиженный газ: 25 мбар

 Для изменения установки регулятора нужно от-

крутить винты и снять крышку прибора контроля

давления газа. После корректировки вновь уста-

новить крышку на место.

 Включить отопительный котел в соответствии с

инструкцией по эксплуатации.

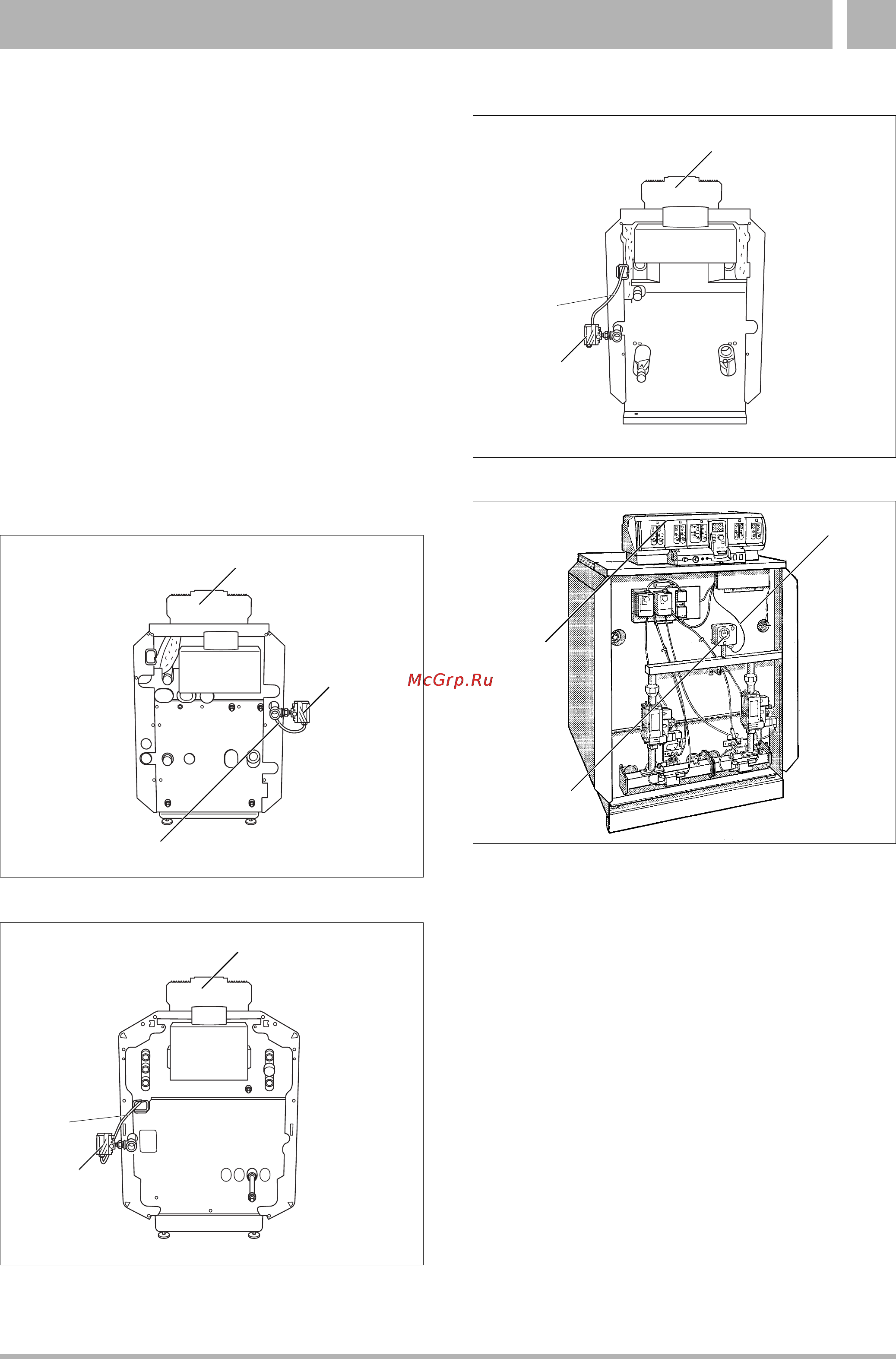

Рис. 2 Место установки прибора контроля давления

газа для G124

Рис. 3 Место установки прибора контроля давления

газа для G134

Рис. 4 Место установки прибора контроля давления

газа для G234

Рис. 5 Место установки прибора контроля давления

газа для G334

Экспликация к рис.2, рис.3, рис.4 и рис.5

поз. 1: Система управления

поз. 2: Прибор контроля давления газа

поз. 3: Соединительный кабель
