10

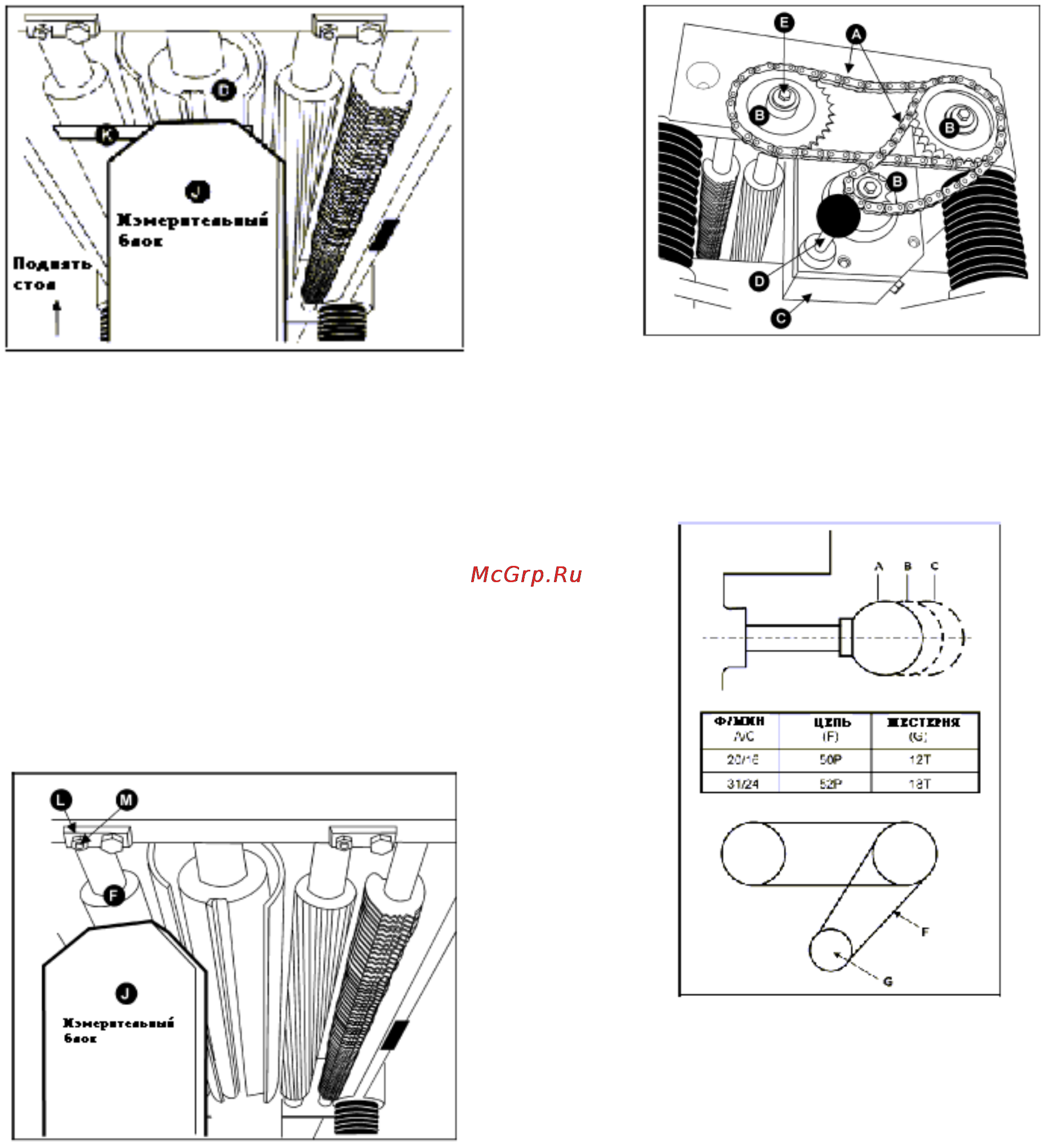

Рис. 26
Сдвиньте измерительный блок (J, Рис.27)
под один конец вала разгрузки (F, Рис.27).
Нижняя часть вала разгрузки должна только
касаться вершина измерительного блока.
Если необходима регулировка вала
разгрузки, ослабьте стопорную гайку (L,
Рис.27) и поверните винта (М, Рис.27), пока
вал разгрузки не коснется измерительного
блока. Затем затяните стопорную гайку (L,
Рис.27).
Проверьте и отрегулируйте
противоположный конец вала разгрузки
таким же образом.
Рис.27
Контроль скорости подачи
Ваш станок оборудован рифленым валом
подачи и цельным валом разгрузки. Когда
включается станок, вращаются валы для
движения материала. Вал подачи
автоматически замедляется, когда мотор
сильно загружен для лучшего строгания. Вал
подачи приводятся в действие цепью (А,
Рис.28) и звездочками (В, Рис.28), которые
приводятся в движение от
строгального вала
через редуктор с масляной ванной (С,
Рис.28).
Рис.28
Редуктор имеет две скорости подачи. Они
устанавливаются вытягиванием или
нажатием ручки переключения (D, Рис.28)
во время работы станка. Диапазон скоростей
подачи показан на Рис.29.
Рис. 29
Замена аксессуаров для самой низкой
скорости подачи
Самую низкую скорость подачи для
вашего продольно-строгального станка (5
метров в мин. и 6.3 метра в мин.) может быть
получена путем замены нижней звездочки
(коробки скоростей) и цепи. См. Рис.29.
Чтобы сменить звездочку и цепь на вашем
станке, следуйте следующим указаниям:
Отключите станок
от источника питания.
Открутите три болта, снимите шайбы (Е,
Рис.28).
Снимите три звездочки (В, Рис.28) с вала
подачи, вала разгрузки и вала коробки
скоростей одновременно.
Когда звездочки (В, Рис.28) сняты,
замените нижнюю звездочку, которая будет
устанавливаться на вал коробки.
Наденьте три звездочки и цепи на оси,
поставьте шайбы, затяните болты (
Е,
Рис.28).
