9

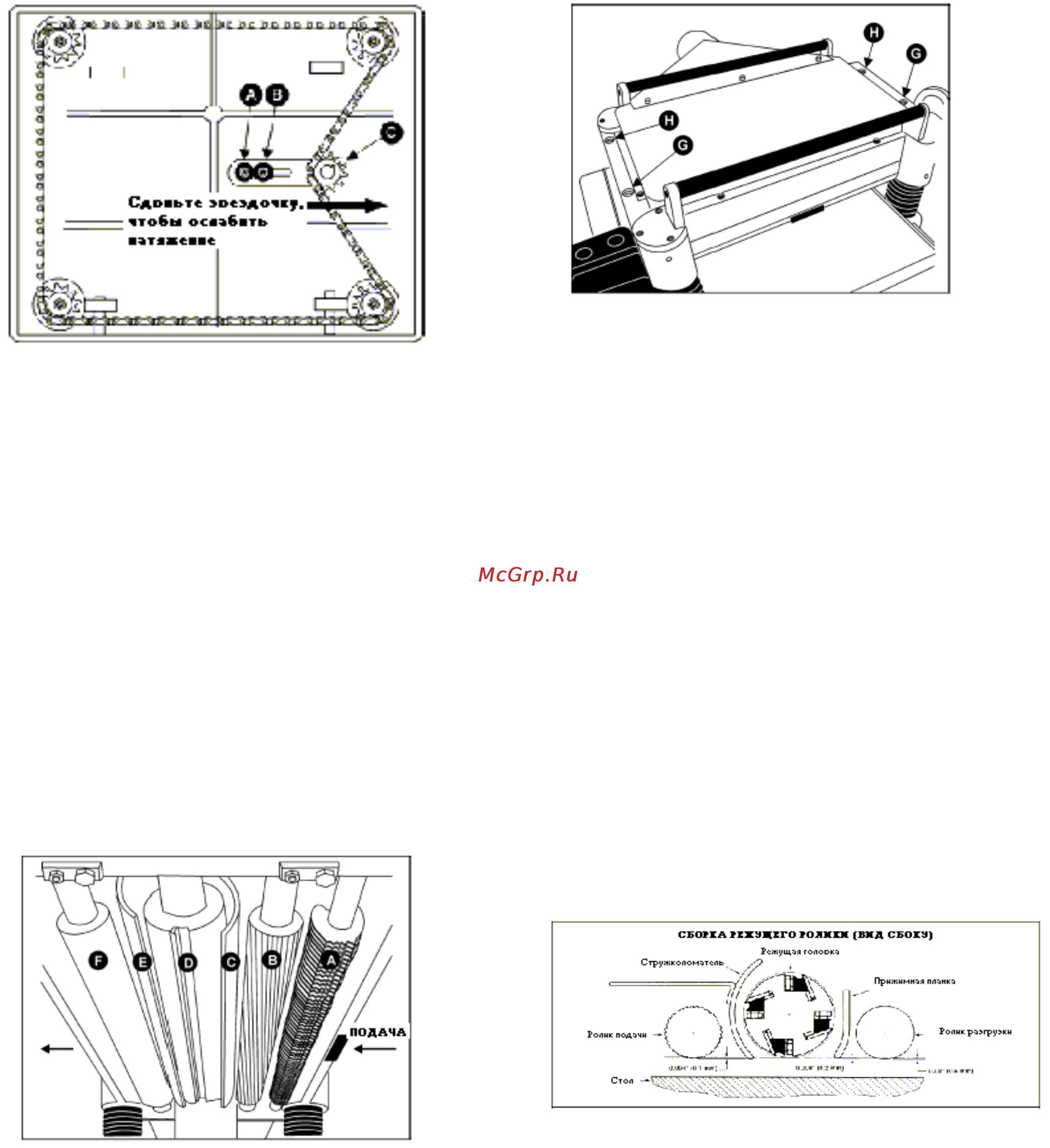

Рис.22
Строгальная голова с валами вашего
продольно-строгального станка
А ......... Гасящие отдачу планки
В ......... Вал подачи (рябуха)
С ......... Стружколоматель
D ......... Строгальный вал
Е ......... Ограничительная планка
F ......... Вал разгрузки
Вал подачи (В, Рис.23) и Вал разгрузки (F,
Рис.23) – это те детали строгального станка,
которые двигают материал, при строгании.
Вал подачи и разгрузки вращаются
цепью, и
её натяжение должно быть достаточным,
чтобы равномерно подавать материал в
станок без проскальзываний, но и не
слишком плотно, чтобы не повредить
заготовку. Натяжение должно быть равным с
обеих сторон каждого вала.
Рис.23
Регулировка натяжения пружины валов
подачи и разгрузки
Чтобы отрегулировать давление пружины
валов подачи и разгрузки, поверните винты
(G и Н, Рис.24) при помощи шестигранного
ключа. Таким же образом поверните винты с
противоположной стороны валов подачи и
разгрузки.
Рис.24
Гасящие отдачу планки
Гасящие отдачу планки (А, Рис.23)
помогают предотвратить отдачу материала.
Они работают при помощи силы тяжести, и
их необходимо периодически проверять,
чтобы они были свободны от смолы и клея, а
также, чтобы они могли свободно двигаться
и правильно работать.
Высота вала подачи, стружколоматель,
ограничительная планка, вал разгрузки
Вал подачи, стружколоматель,
ограничительная планка и вал разгрузки
регулируются на заводе. Вал подачи и
стружколоматель должны быть установлены
на 0.004” (0.1 мм) ниже режущего круга; а
вал разгрузки должен быть установлен на
0.02” (0.5 мм) ниже режущего круга. См.
Рис.25.
Если необходима регулировка Вала
подачи, стружколомателя, ограничительной
планки или вала разгрузки, используйте
следующие шаги,
в качестве примера:
Рис. 25
Отключите станок от источника питания.
Убедитесь, что ножи правильно
отрегулированы, как это ранее описано в
«Проверке и регулировке ножей».
Поместите измерительный блок (J, Рис.26)
на стол прямо под строгальный вал (D,
Рис.26). Используя грань толщиномера 0.02”
(0.5 мм) (K, Рис.26), расположенную в
верхней части измерительного блока,
поднимите рабочий стол, пока нож не
коснется толщиномера, когда
нож находится
в самом нижнем положении. Не двигайте
рабочий стол дальше, пока не отрегулируете
вал разгрузки.
