винты, если резьба покажется вам
изношенной или нарушенной, или если
головки будут сточены, то замените их.
Проверьте режущий край ножей на
предмет зазубрин и других дефектов.
Немного поправьте ножи, используя
точильный камень, или если ножи
необходимо заточить, то соблюдайте угол
заточки 35 градусов.
Вставьте пружины, ножи и прижимную
планку в паз
ножевого вала. Закрутите
стопорные винты так, чтобы ножи держались
в валу.
Поместите на нож шаблон (С, Рис.19).
Придерживая шаблон на ноже, ослабьте
все шесть стопорных винтов (F) поворачивая
их на прижимной планке (Е), пока режущий
край не коснется выступа (D) на шаблоне.
Верните в зажатое состояние прижимную
планку, завернув обратно шесть стопорных
винтов
в пазу.
ПРИМЕЧАНИЕ: В данный момент затяните
нож в пазу так, чтобы он оставался на месте.
Замените или переустановите три
оставшихся ножа таким же образом.
После того, как все четыре ножа
закреплены винтами, поставьте на место и
закрутите шесть стопорных винтов (F) в
пазу, начиная с винтов по краям, затем
центральные
винты, пока нож не будет
надежно закреплен в валу. Таким же
образом затяните три оставшихся ножа.
Проверка параллельности рабочего
стола по отношению к строгальному
валу
Рабочий стол устанавливается
параллельно строгальному валу еще на
заводе, и дальнейшая регулировка не
требуется. Если ваш станок стал на выходе
придавать материалам коническую форму, то
сначала
нужно проверить, правильно ли
установлены ножи в строгальном валу. Затем
проверьте параллельность рабочего стола по
отношению к валу. Это делается следующим
образом:
Отсоедините станок от источника питания.
Поместите шаблон (А, Рис.21) на рабочий
стол прямо под один из краёв вала (В,
Рис.21). Добейтесь легкого
соприкосновения, приподняв стол.
Передвиньте шаблон на
противоположный
край рабочего стола.
ПРИМЕЧАНИЕ: Расстояние между рабочим
столом и краями ножей вала должно быть
одинаковым.
Проверьте заднюю часть стола таким же
образом.

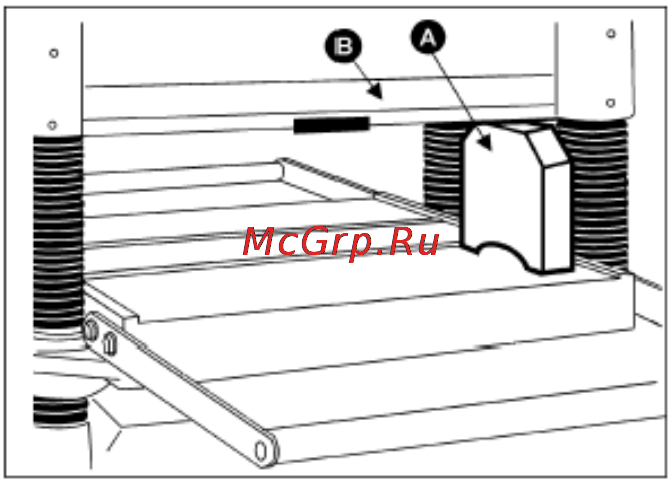

Рис. 21
Регулировка параллельности рабочего
стола по отношению к строгальному
валу
Если рабочий стол не параллелен
строгальному валу, проведите следующие
операции:
Отключите станок от источника питания.
Наклоните станок на бок, чтобы было
видно дно основания, как показано на Рис.
22.
Открутите болт (А, Рис.22) и ослабьте
болт (В, Рис.22), которые позволят вам
переместить регулируемую звездочку (С,
Рис. 22) достаточно, чтобы ослабить
натяжение цепи.
Снимите цепь с конкретной звездочки с
того угла основания, который должен быть
отрегулирован.
Поверните звездочку руками, чтобы
согласовать данный угол с тремя остальными
углами.
ПРИМЕЧАНИЕ: Поворачивая звездочку по
часовой стрелке, вы увеличите расстояние
между рабочим столом и углом вала; против
часовой стрелки – уменьшите это
расстояние. Эта регулировка очень
чувствительна, и обычно нет необходимости
поворачивать звездочку более чем на один-
два зуба.
Когда все регулировки выставлены
правильно, поместите цепь обратно на
угловые звездочки, переместите звездочку
(С, Рис.22) обратно, чтобы натянуть цепь,
затяните болт (В, Рис.22), а также вкрутите и
затяните болт (
А, Рис.22).
