7

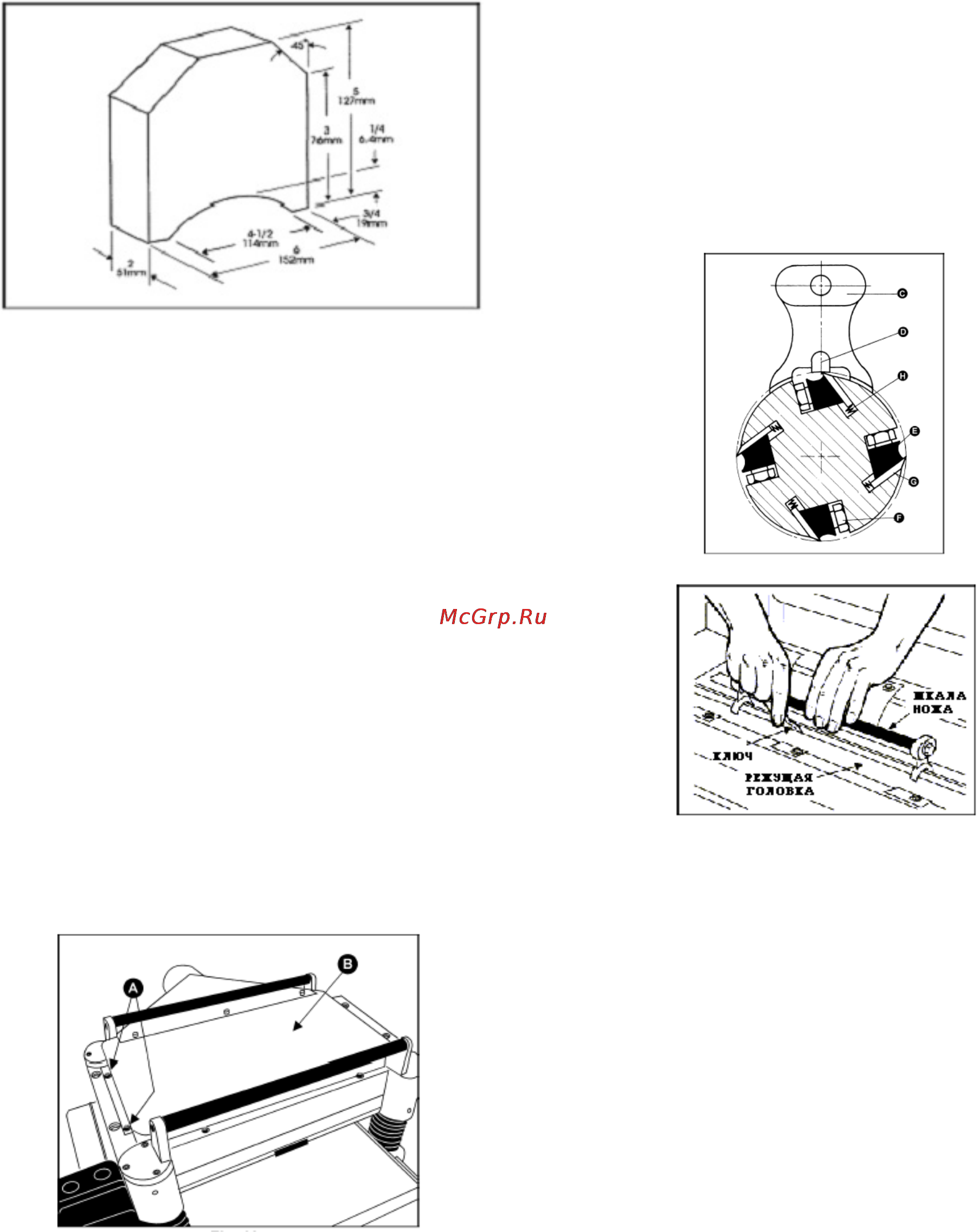

Чтобы проверить регулировки, вам
понадобится поверочная линейка,
толщиномер, а также замерный блок из
твердого дерева собственного изготовления.
Этот замерный блок может сделать по
следующим размерам, показанным на Рис.
17.
Рис. 17
Установка строгальных ножей
Для проверки и регулировки ножей
строгального вала следуйте следующим
указаниям:
Отключите станок от электропитания.
Снимите шесть винтов (А, Рис. 18) и
снимите верхнюю крышку (В, Рис. 18).
Для проверки и регулировки ножей
используйте шаблон(Рис. 19 и 20) и
проверьте все четыре ножа. Ножи должны
касаться нижнего края центрального
выступа (D,
Рис. 19) шаблона.
Если требуется регулировка одного или
более ножей, немного ослабьте прижимную
планку ножа (Е, Рис. 19), повернув шесть
стопорных винтов (F, Рис. 19) на прижимной
планке. Поверните винты так, чтобы только
ослабить прижим ножей в посадочном пазу
вала, не нарушая установку и положение
самих ножей. Сделайте это для всех четырех
ножей одновременно.
Рис.18
Поместите шаблон на нож (G, Рис.19),
продолжайте ослаблять стопорные винты (F,
Рис.19) пока пружины (Н, Рис.19) не начнут
поднимать нож. Когда нож коснется
центрального выступа (D, Рис. 19) шаблона,
приведите в начальное положение
прижимную планку, немного закрутив
обратно шесть стопорных винтов (F, Рис. 19)
в пазу. ПРИМЕЧАНИЕ: В данный момент
только затяните нож в пазу
так, чтобы он
оставался на месте.
Если необходимо отрегулировать еще
ножи, то повторите шаг 4.
После того, как все четыре ножа
закреплены винтами, поставьте на место и
закрутите шесть стопорных винтов (F, Рис.19
и 20) против прорези, начиная с винтов по
краям, затем центральные винты, пока нож
не будет надежно закреплен в строгальном
валу
. Таким же образом затяните три
оставшихся ножа.
Важно: Проверьте дважды затяжку всех
винтов.
Рис. 19
Рис. 20
Замена и переустановка ножей
Если ножи были сняты для заточки,
необходимо при их обратной установке и
регулировке выполнить следующие
действия:
Отключить станок от электропитания.
Выкрутить шесть винтов и снять верхнюю
крышку(см.Рис.18).
Чтобы снять нож, ослабьте прижимную
планку (Е, Рис. 19) повернув шесть
стопорных винтов (F, Рис. 19) на прижимной
планке
. Снимите прижимную планку (Е, Рис.
19), нож (G, Рис. 19) и пружины (Н, Рис. 19).
ПРИМЕЧАНИЕ: Две внутренние пружины
могут выскочить, когда нож и прижимная
планка удалены.
Снимите три оставшихся ножа таким же
образом.
Тщательно очистите посадочные места
ножей, прижимные планки, пружины и
стопорные винты. Проверьте стопорные
