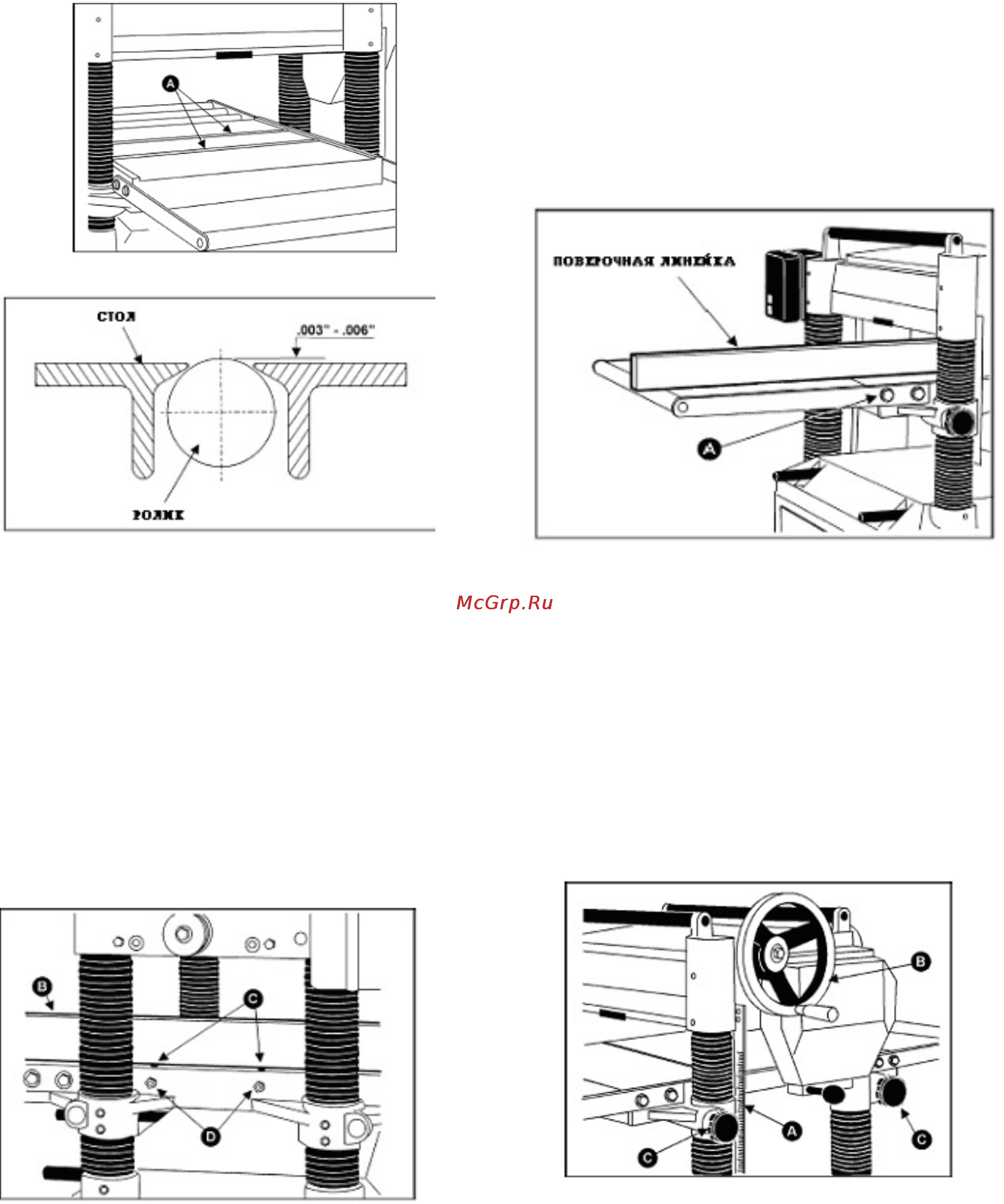

Рис.12
Рис. 13
Если вы хотите сделать их выше или
ниже, то надо выполнить следующее:
Отключите станок от источника питания.
Приложите поверочную линейку (В, Рис.
14) через оба ролика.
На одной стороне стола ослабьте винты
(С, Рис. 14) при помощи шестигранного
ключа и поверните валы эксцентрика (D,
Рис. 14), чтобы поднять или опустить
ролики.
Когда
вы добьетесь нужной высоты,
затяните винты (С, Рис. 14).
Таким же образом отрегулируйте ролики с
противоположной стороны стола.
Рис. 14
ВАЖНО: Убедитесь, что высота переднего
и заднего роликов одинаковая. Ролики стола
всегда должны быть параллельны к его
поверхности.
Регулировка роликов раздвижного
стола
Приложите поверочную линейку к
раздвижному ролику и к столу, как показано
на Рис. 15, чтобы убедиться, что раздвижной
ролик и стол находятся на одной высоте.
Если необходимо, отрегулируйте
ролики
раздвижного стола следующим образом:
Ослабьте винты и шайбы (А, Рис. 15),
чтобы передвинуть раздвижной ролик в
нужное положение, затем затяните винты.
Отрегулируйте передний и задний
раздвижные ролики.
Рис.15
Регулировка глубины строгания
Шкала глубины сьёма поверхности (А,
Рис. 16) имеет разметку в дюймах и по
метрической системе, диапазон разреза от 0
до 8” (204 мм). Расстояние движения вверх-
вниз контролируется маховиком (В, Рис. 16).
Один оборот маховика равен 0.059 “ (1.5
мм). Перед тем как двигать стол вверх-вниз
ослабьте стопорные барашки (С, Рис. 16).
После получения
желаемого положения
стола затяните стопорные барашки (С, Рис.
16).
Рис. 16
Всегда закручивайте стопорные барашки
перед началом работы строгального станка.
Регулировка строгальной головы
Станок был отрегулирован на заводе, но
перед началом работы его необходимо
тщательно проверить. Любые неточности,
вызванные неаккуратным обращением во
время перевозки можно легко исправить,
следуя данным указаниям.
