5
Рис. 6А

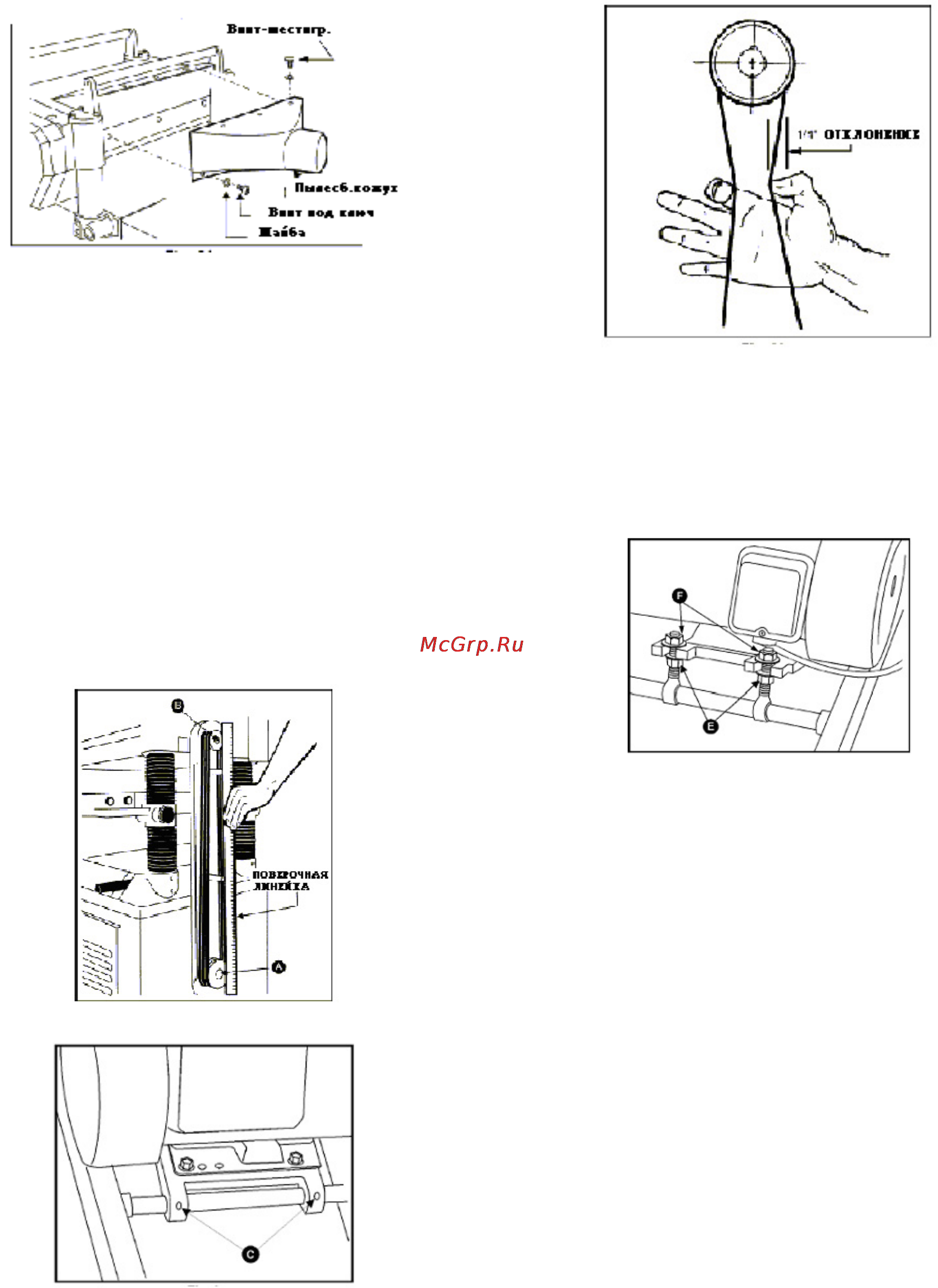

5.3 Регулировка
Ремни и блоки
Используя поверочную линейку,
выровните ролики двигателя (А, Рис. 8) и
ролики строгального вала (В, Рис.8).
Пластина двигателя для удобства
регулировки может быть сдвинута, после
ослабления на ней установочных винтов (С,
Рис. 9).
Проверьте натяжение ремня. Правильное
натяжение достигается, когда при легком
нажатии пальцам появляется небольшое
отклонение
примерно 1/4" по центру между
двумя роликами. (Рис.10).
Рис. 8
Рис. 9
Рис. 10
Если необходим регулировка натяжения
ремня, то необходимо ослабить пару
шестигранных гаек (Е и F, Рис. 11) и
повернуть другую пару, чтобы поднять или
понизить пластину двигателя. Затем затянуть
гайки.
Рис. 11
Ролики стола
Станок поставляется с двумя роликами в
столе (А, Рис. 12), которые вращаются, когда
деталь проходит через станок, таким
образом, снижая трение. Невозможно дать
точные размеры правильной установки
высоты роликов стола, потому что каждый
вид древесины ведет себя по-разному.
Как правило, когда строгаются грубые
материалы, ролики стола необходимо
поставить в верхнее положение. Когда
строгаются гладкие материалы, то ролики
необходимо установить в нижнем
положении.
ПРИМЕЧАНИЕ: Когда поднимаете ролики
над столом, допустимый диапазон от 0.003”
до 0.006”. См. Рис. 13.
Ролики стола установлены на заводе для
среднего положения строгания, они
параллельны по отношению к поверхности
стола.
