4
правильной сборкой, обслуживанием и
мерами предосторожности.
Удалите винты, которыми прикручен
продольно-строгальный станок к поддону
для перевозки. Снимите защитное покрытие
со стола, роликов основания, подающих
роликов, режущей головки и отдельных
предметов, упакованных вместе с машиной,
включая ручки и блок двигателя.
Это покрытие можно удалить при помощи
мягкой ткани, смоченной в
керосине.

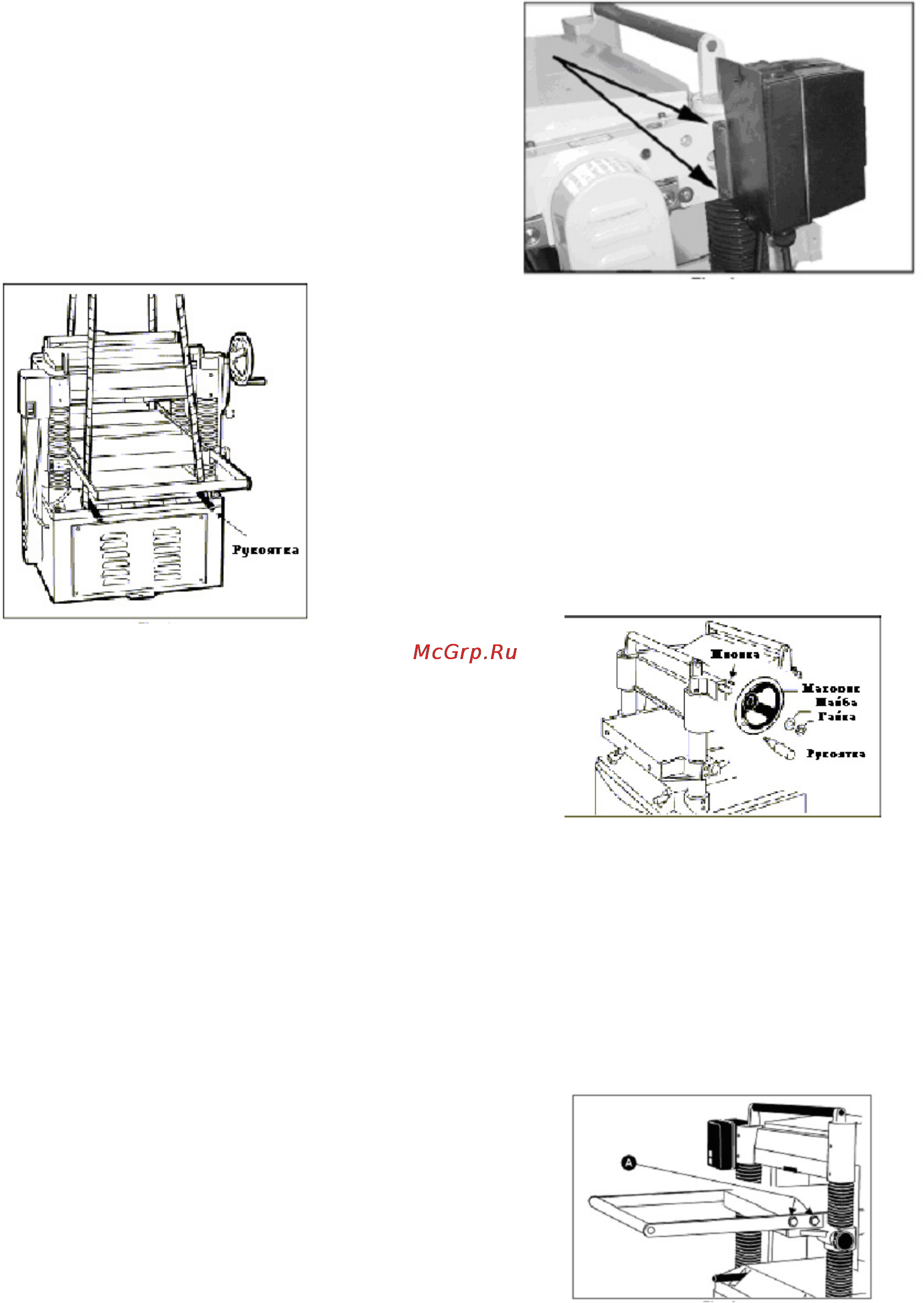

Рис. 3
Установка
Если вы устанавливаете машину на полу,
используйте высококачественные анкерные
болты для прикрепления через отверстия в
основании. Если используется мобильное
основанием, убедитесь, что колесики
заблокированы.
На станке есть четыре ручки для поднятия
(Рис.3). Вытягивайте эти ручки, когда они
необходимы, и убирайте, когда они не
используются.
Для лучшей работы продольно
-
строгального станка расположите его на
прочном, ровном основании и прикрепите к
полу при помощи высококачественных
шурупов с квадратной головкой.
Разместив станок, проверьте поверхность
стола вдоль и поперек при помощи
нивелира. Под низкие углы подложите
металлические регулировочные шайбы.
5.2 Монтаж
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Блок эл
. включения станка
Установите блок включения с левой
стороны станка при помощи двух винтов с
головкой под ключ (Рис. 4).
Рис. 4
Маховик
Снимите гайку и шайбу с оси редуктора и
поместите маховик на ост (Рис. 5),
убедившись, что оно сориентировано так,
чтобы маховик располагался над шпонкой.
Наденьте плоскую шайбу и шестигранную
гайку на ось и затяните гаечным ключом.
Установите рукоятку в резьбовое
отверстие на маховике, затяните при помощи
гаечного ключа, надев
его на плоскую часть
рукоятки.
Рис. 5
Ролики раздвижного стола
Установите ролики раздвижного стола на
стол, используя предоставленные винты с
шестигранными головками и шайбы (А, Рис.
6). Перед началом работы продольно-
строгального стола ролики необходимо
отрегулировать; см. «Регулировка роликов
раздвижного стола».
Рис.6
Пылесборный кожух
Пылесборный кожух (Рис. 6А)
поставляется в стандартном комплекте с
моделью продольно-строгального станка
JWP-208, он помогает содержать в чистоте
рабочее помещение. Кожух прикрепляется к
станку при помощи винтов и шайб, как
показано на рисунке.
