ASUS CM6330, CM6730, CM6830 и M11AA 17

Русский

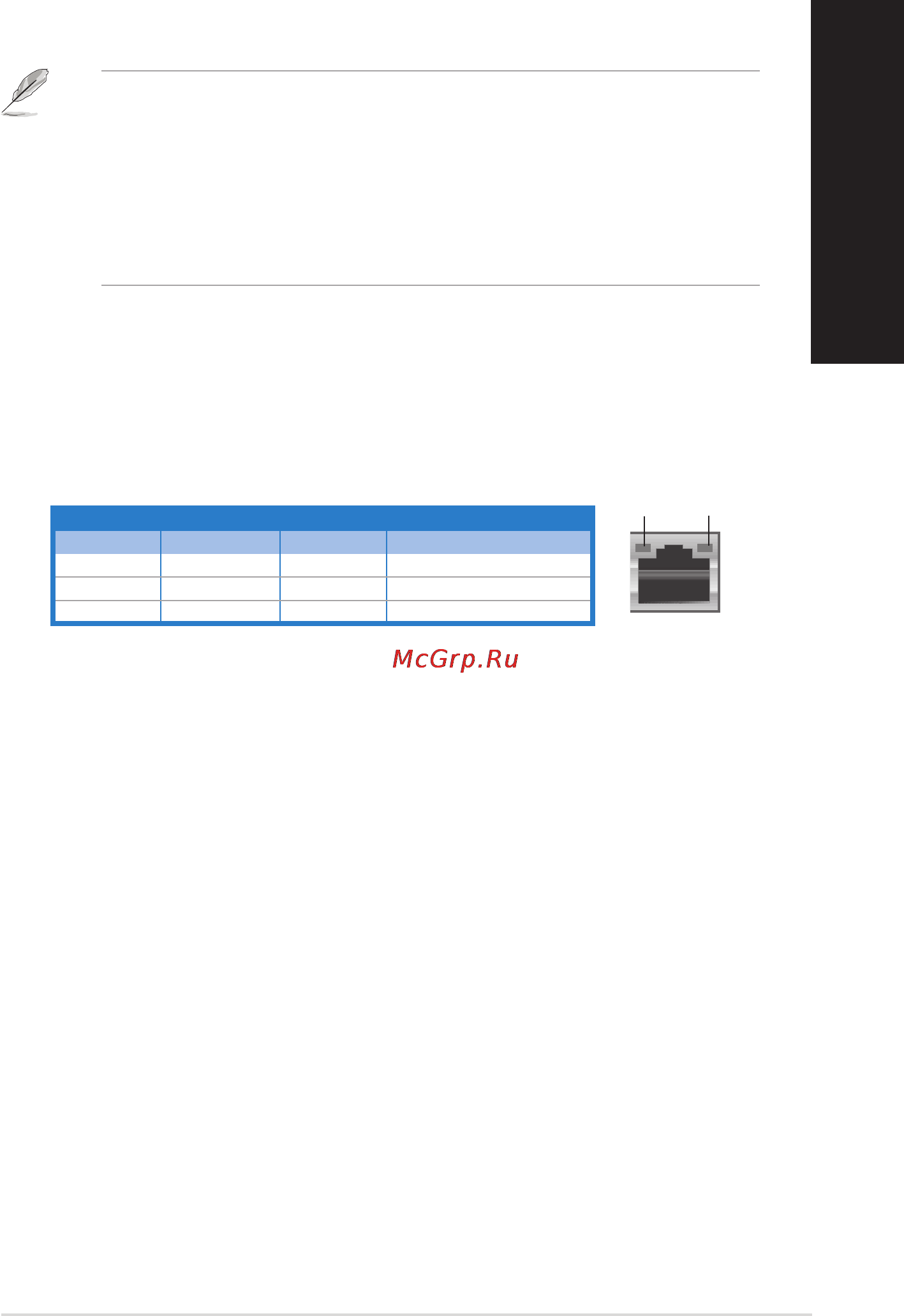

Индикатор активности Индикатор скорости

Состояние Описание Состояние Описание

ВЫКЛ Нет соединения ВЫКЛ Подключение 10Mbps

ОРАНЖЕВЫЙ Подключено ОРАНЖЕВЫЙ Подключение 100Mbps

МИГАЕТ Передача данных ЗЕЛЕНЫЙ Подключение 1Gbps

Разъем LAN

Индикатор

скорости

Индикатор

активности

• НЕ подключайте клавиатуру/мышь к порту USB 3.0 при установке операционной системы

Windows.

• Устройства USB 3.0 могут быть использованы в ОС Windows только после установки драйвера

USB 3.0.

• Устройства USB 3.0 могут быть использованы только в качестве устройств хранения.

• Для получения высокой производительности устройств USB 3.0, мы настоятельно рекомендуем

подключать их к портам USB 3.0.

12. Выход на тыловые колонки (черный). Сюда подключаются тыловые колонки 4, 6 и

8-канальных аудиосистем.

13. Выход на боковые колонки (серый). Сюда подключаются боковые колонки 8-канальной

аудиосистемы.

14. Разъем микрофона (розовый). Подключение микрофона.

15. Аудиовыход (салатовый). Подключение наушников или колонок. В 4, 6 или 8-канальной

конфигурации этот разъем становится выходом на фронтальные колонки.

16. Выход на центральный канал/сабвуфер (оранжевый). Сюда подключаются центральные

колонки/сабвуфер.

17. Аудиовход (голубой). К этому разъему можно подключить магнитофон, CD, DVD плеер

или другие источники звука.

9. Порты USB 3.0. Подключение USB-устройств например, клавиатуры, мыши, принтера,

сканера, PDA и других устройств.

10. Порты USB 2.0. Подключение USB-устройств например, клавиатуры, мыши, принтера,

сканера, PDA и других устройств.

11. Разъем LAN . Это разъем для подключения к локальной сети (LAN).

Индикаторы LAN порта
