Yamaha A12M [3/5] Прежде чем приступить к соединениям

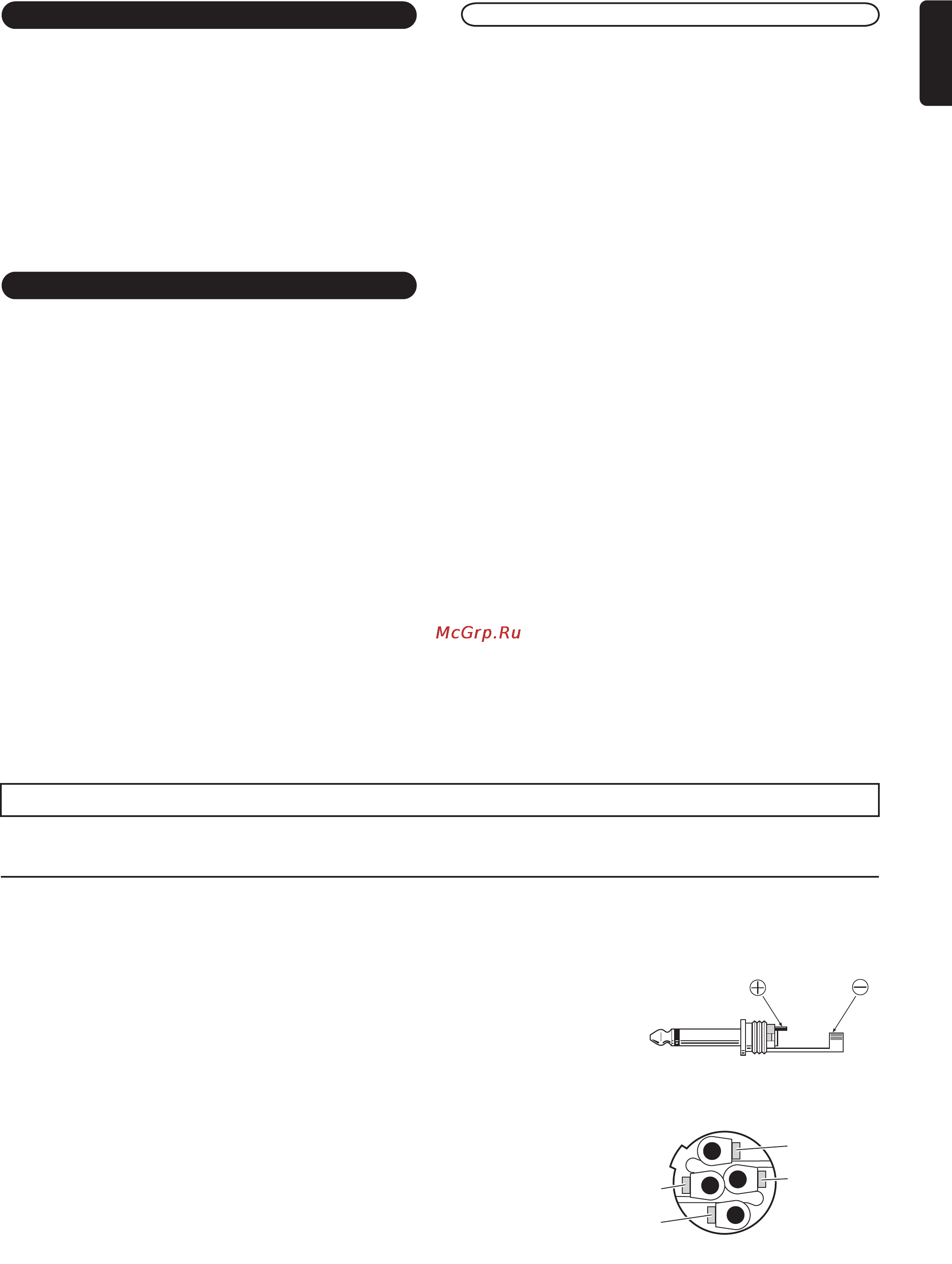

![Yamaha A12M [3/5] Прежде чем приступить к соединениям](/views2/1012587/page3/bg3.png)
3
Подсоединения
Перед соединением системы с другими устройствами, выключите питание •
на всех устройствах. Перед включением или выключением питания каких-
либо устройств, установите все уровни громкости на минимум.
Для подсоединени• я громкоговорителей к разъемам выхода акустической
системы пользуйтесь только кабелями для акустических систем.
Использование кабелей иного типа может привести к пожару.
Обязательно выясните значение номинального сопротивления нагрузки •
усилителя (см. стр. 4), в частности, при параллельном соединении
громкоговорителей. При подсоединении усилителя к нагрузке с
сопротивлением, выходящим за допустимый для усилителя диапазон,
возможно повреждение усилителя.
Меры предосторожности при эксплуатации
При выборе усилителя для совместной эксплуатации с данной акустической •
системой убедитесь в том, что его выходная мощность соответствует
номинальной мощности громкоговорителей (см. «Технические
характеристики» на стр. 4). Даже при выходной мощности усилителя,
не превышающей проектную (PGM) мощность акустической системы,
возможен выход системы из строя при возникновении ограничения
входных сигналов высокого уровня. Выход акустической системы из строя
возможен при следующих обстоятельствах:
- Обратная связь, возникающая при использовании микрофона.
- Высокое постоянное значение уровня звукового давления (SPL), формируемое
музыкальными инструментами.
- Высокое значение непрерывной выходной мощности искаженных сигналов.
- Шум от «хлопков», возникающих при включении аппаратуры, а также при
подсоединении или отсоединении компонентов системы при включенном
усилителе.
Во избежание выхода акустической системы из строя при включении •
электропитания обязательно включайте усилитель В ПОСЛЕДНЮЮ
ОЧЕРЕДЬ. По той же причине при выключении системы усилитель следует
выключить В ПЕРВУЮ ОЧЕРЕДЬ.
Не используйте устройство в течение длительного периода времени •
на высоком уровне громкости, так как это может привести к потере
слуха. Если Вы испытываете неприятные ощущения или звон в ушах,
либо ощущаете снижение остроты слуха, Вам следует обратиться за
консультацией к отоларингологу.
Особые примечания
Схема защиты (входной выключатель)
Все полнодиапазонные громкоговорителя оснащены автоматическим входным
выключателем, защищающим высокочастотный динамик от выхода из строя при
чрезмерно высоком уровне мощности. Если звучание высоких частот какого-либо
громкоговорителя прекращается, немедленно выключите устройство и подождите
две-три минуты. Это достаточно продолжительный для отключения входного
выключателя интервал. Включите устройство вновь и, прежде чем продолжить
прослушивание, убедитесь в наличии высокочастотных звуков, понизив уровень
мощности до значения, при котором не происходит прерывания сигнала. Для
сабвуферов входной выключатель предохраняет низкочастотный громкоговоритель, и
при пропадании звука следует выполнить аналогичную процедуру.
Для подсоединения к разъемам Speakon пользуйтесь только штекерами •
типа Neutrik NL4FC.
* Приведенные в настоящем руководстве иллюстрации предназначены
только для общего ознакомления и могут не соответствовать реальному
внешнему виду изделия при его эксплуатации.
* Перечисленные в настоящем руководстве наименования компаний
и изделий являются торговыми марками либо зарегистрированными
торговыми марками соответствующих правообладателей.
Корпорация Yamaha не несет никакой ответственности за ущерб, связанный с несоблюдением правил эксплуатации или доработками системы.
Прежде чем приступить к соединениям
Контакты разъема телефонного типа
Штекеры телефонного типа для подсоединения к разъемам типа
jack должны распаиваться в соответствии с указаниями рисунка
справа. При подключении акустической системы пользуйтесь только
кабелем правильно выбранного типа для акустических систем, а НЕ
экранированным кабелем для музыкальных инструментов или кабелем
для сигналов линейного уровня.
Контакты разъема типа Neutrik NL4FC
Если Вы собираетесь воспользоваться разъемами данного типа для
подачи входного сигнала, штекеры должны распаиваться в соответствии
с указаниями рисунка справа. При подключении акустической
системы пользуйтесь только кабелем правильно выбранного типа для
акустических систем, а НЕ экранированным кабелем для музыкальных
инструментов или кабелем для сигналов линейного уровня.
Разъем Neutrik NL4FC
2– (НЕ
ЗАДЕЙСТВОВАН)
2+ (НЕ
ЗАДЕЙСТВОВАН)
1+ : ГОРЯЧИЙ (+)
1– : ХОЛОДНЫЙ (–)
РУССКИЙ
Содержание
- Внимание 2
- Пожалуйста внимательно прочтите перед началом эксплуатации устройства 2
- Пожалуйста храните это руководство в надежном месте чтобы при необходимости вы могли к нему обратиться 2
- Предупреждения 2
- Техника безопасности 2
- Контакты разъема телефонного типа 3
- Контакты разъема типа neutrik nl4fc 3
- Меры предосторожности при эксплуатации 3
- Особые примечания 3
- Подсоединения 3
- Прежде чем приступить к соединениям 3
- A10 a12 a15 a12m a15w 4
- В соответствии со стандартом eia rs 426 4
- Влияние сопротивления нагрузки 4
- Параллельное подсоединение сабвуфера 4
- При параллельном подсоединении громкоговорителей выясните номинальное значение сопротивления нагрузки усилителя большинство усилителей мощности способны работать без риска с акустической системой с сопротивлением нагрузки 8 ом или 4 ом пара подсоединенных параллельно 8 омных громкоговорителей имеет общее сопротивление нагрузки 4 ом однако в данном случае не допускается подсоединять 4 омные акустические системы параллельно с другими громкоговорителями тем не менее такое подсоединение возможно при использовании усилителя мощности который способен без опасности работать при сопротивлении менее 2 ом значения сопротивлений нагрузки акустических систем приведены в таблице ниже 4
- Сабвуфер a15w оснащен четырьмя разъемами для подачи входного параллельного сигнала двумя 1 4 дюймовыми разъемами телефонного типа и двумя разъемами типа neutrik nl4fc для приема входного сигнала от аудиосистемы или усилителя пользуйтесь либо разъемом телефонного типа либо разъемом типа neutrik nl4fc один из дополнительных разъемов может использоваться для параллельного подсоединения к основному сабвуферу следует учесть изложенные ниже соображения о влиянии сопротивления нагрузки 4
- Технические характеристики 4
- Технические характеристики и описания приведенные в настоящем руководстве предназначены только для ознакомительных целей корпорация yamaha оставляет за собой право изменять изделия или их технические характеристики в любое время без предварительного уведомления поскольку технические характеристики аппаратура или дополнительное оборудование могут быть различными для разных регионов пожалуйста обратитесь за консультацией по месту приобретения аппаратуры 4
- Head office 5
- Yamaha corporation pro audio digital musical instrument division 5
