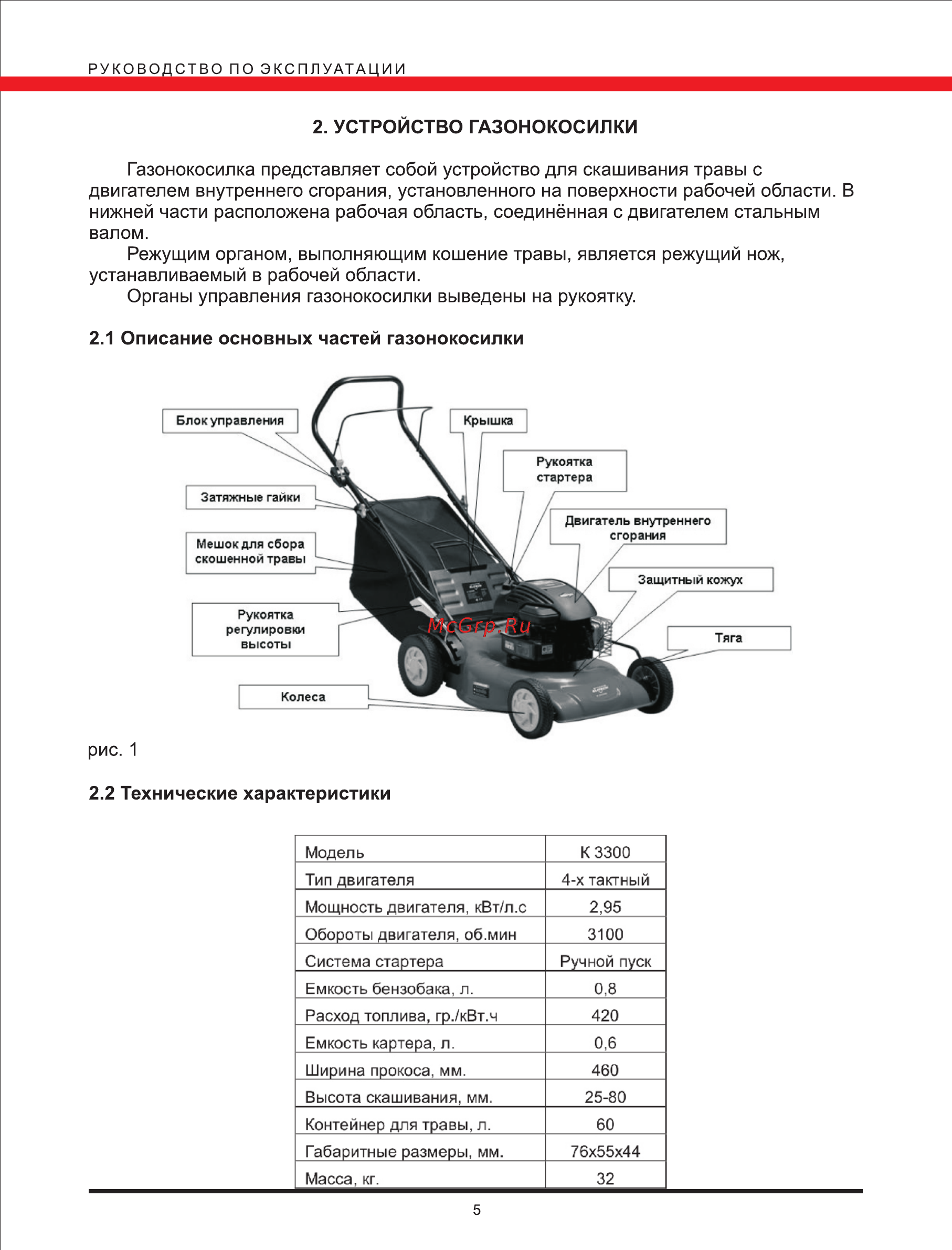

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2 УСТРОЙСТВО ГАЗОНОКОСИЛКИ Газонокосилка представляет собой устройство для скашивания травы с двигателем внутреннего сгорания установленного на поверхности рабочей области В нижней части расположена рабочая область соединённая с двигателем стальным валом Режущим органом выполняющим кошение травы является режущий нож устанавливаемый в рабочей области Органы управления газонокосилки выведены на рукоятку 2 1 Описание основных частей газонокосилки рис 1 2 2 Технические характеристики Медель К 3300 Тип двигателя 4 х тактный Мощность двигателя кВт л с 2 95 Обороты двигателя об мин 3100 Система стартера Ручной пуск Емкость бензобака л 0 8 Расход топлива гр кВт ч 420 Емкость картера л 0 6 Ширина прокоса мм 460 Высота скашивания мм Контейнер для травы л Габаритные размеры мм Масса кг 25 80 60 76x55x44 32 5
